کابینت باتری بیرونی یکپارچه پشتیبان ذخیره انرژی کابینت مخابرات 19 اینچ رک با توزیع برق

1.کابینت های باتری در فضای بازمشخصات

(1) پارامترهای فنی

(2) لیست لوازم جانبی کابینت باتری های بیرونی یکپارچه

2سطح حفاظت کابینت:

IP54/IP55/IP65

IP55= ویژگی های محفظه:

حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی

حفاظت کامل از تماس با تجهیزات بسته شده

حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود

در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب

خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است

IP65= ویژگی های محفظه ها:

حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی

حفاظت کامل از تماس با تجهیزات بسته شده

حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود

در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب

خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است

سفارشی با برش،عایق بندی، پیچ، قفل یا قفل

3. مقدمه کابینه

• مواد کابینت

​کابینت از فولاد گالوانیزه ساخته شده است، با دیوارهای دوگانه، ضخامت صفحه بیرونی: 1.5mm، ضخامت صفحه داخلی: 0.8mm. عایق حرارتی بین دیوار داخلی و دیوار خارجی وجود دارد.مواد عایق 40mm PEFکابينت از نوع مونتاژ شده

• ساختار کابینه

کابینت کابینت تجهیزات است، از جمله قفسه نصب تجهیزات 19، با تهویه مطبوع در درب کابینت.

• درب کابینت و قفل

درب کابینت از ساختار جاسازی شده استفاده می کند. زاویه باز شدن درب بیشتر از 110 درجه است و دستگاه محدودیت درب می تواند زاویه باز شدن را محدود کند. قفل ضد سرقت سه نقطه ای است که قفل پشتیبان است.هر درب کابینت شامل سنسور درب باز، همکاری با واحد نظارت بر محیط زیست.

4. ویژگی ها

4.1 کابینت ضد گرد و غبار، ضد آفتاب و ضد باران است که در محیط های بیرونی استفاده می شود.

4.2 خنک کننده کابینت از تهویه مطبوع استفاده می کند.

4.3 از جمله لامپ روشنایی -48VDC

4.4 کابینت شامل یک واحد نظارت بر قدرت و محیط زیست است که می تواند هشدار شکست برق، هشدار باز شدن درب، هشدار دمای و رطوبت، هشدار دود، هشدار آب و غیره را ارسال کند.

4.5 طرح کابینت منطقی است که دسترسی به کابل، تثبیت و زمین گذاری را تسهیل می کند. در پایین کابینت، سوراخ های ورودی جداگانه برای کابل قدرت وجود دارد.کابل سیگنال و کابل نوری.

4.6 تمام کابل ها، مهر و موم و عایق گرما استفاده شده در کابینت از مواد ضد شعله ساخته شده است.

4.7 کابینت از ساختار جمع شده استفاده می کند که نصب آن آسان است.

4.8 کابینت شامل 19 ′′ استانداردی است که برای نصب نصب می شود.

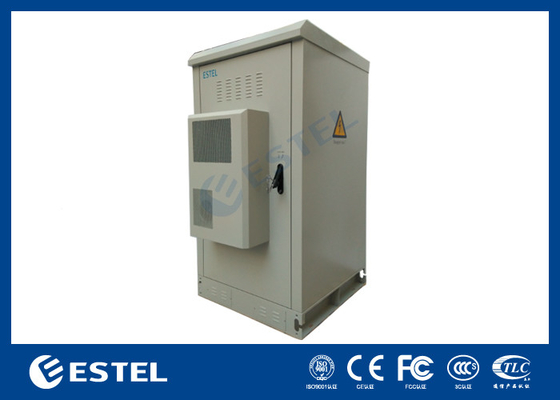

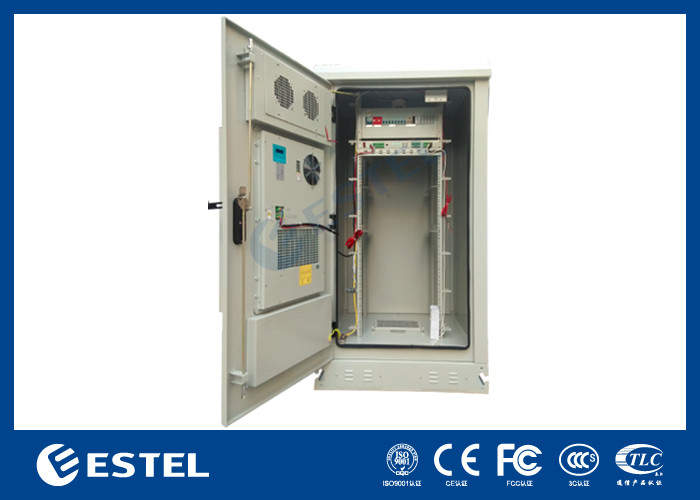

تصاویر برای ET9090170-32U

5مشخصات فنی

(1) شرایط محیطی قابل استفاده:

دمای محیط: -40°C ~ + 70°C

رطوبت محیط (RH): ≤95% (در +40°C)

فشار هوا: 62kPa ~ 102kPa

• ماده: فولاد گالوانیزه با کیفیت خوب
• درمان سطحی: از روغن پاک کردن، از خشکی، فسفات ضد زنگ (یا گالوانیزه کردن) ، پوشش پودری.
• حمل بار کابینت: ≥600kg
• حفاظت از نفوذ: IP55
• مقاومت در برابر آتش: مطابق با آزمون GB5169.7 A
• مقاومت عایق بندی: مقاومت عایق بندی بین دستگاه های زمین بندی و قسمت های بدن کابینت کمتر از 2X104M/500V ((DC) نیست.
• ولتاژ مقاومت: ولتاژ مقاومت بین دستگاه های زمین گیری و قسمت های بدن کابینت کمتر از 3000V ((DC) / 1 دقیقه نیست.
• مقاومت مکانیکی: هر سطح می تواند فشار عمودی > 980N را تحمل کند؛ پس از باز شدن درب، انتهای بیرونی آن می تواند فشار عمودی > 200N را تحمل کند.

6. نمودار ابعاد

نصب سنسورها

6.1 لامپ ال ای دی، سنسور دود و سنسور درب در بالای کابینت نصب می شوند.

6.2 سنسور آب در پایین کابینت نصب شده است.

6.3 سنسور درجه حرارت و رطوبت در سمت داخل کابینت نصب شده است.

7. طرح راه اندازی سیم

کابل تغذیه و سایر کابل های خارجی همه از روش سیم کشی پایین استفاده می کنند.

8حفاظت از زمین

• کابینت شامل میله ی مسی زمین دار با پوشش ضد خوردگی است. پیچ های کافی برای سیم کشی پایانه های اتصال وجود دارد.
• قسمت فلزی کابینت باید به یکدیگر متصل شود و با میله زمین متصل شود. مقاومت اتصال بین هر دو نقطه کمتر از 0.1Ω است.
• زمین گیری محافظ دیگر تجهیزات داخل کابینت باید به میله زمین متصل شود.

9طراحی ضد سرقت

10طرح قفل درب ضد سرقت

مقاومت در برابر آسیب قفل ضد سرقت با GA/T 73-1994 “قفل ضد سرقت مکانیکی” کلاس B مطابقت دارد.

• قفل سه نقطه ای
•

11ظاهر و درمان سطح

پوشش سطحی کابینت پوشش پودری ویژه بیرونی با رنگ خاکستری سفید (PANTONE 428C) است. پوشش مطابق با الزامات GB / T 3181-2008 است.

12نمودار اصل PDU
