کابینت برق بیرونی 30U با سنسورهای سیستم اصلاح کننده
جزئیات محصول
کابینت برق بیرونی 30U
,کابینت برق بیرونی با سیستم اصلاح کننده
,ذخیره انرژی محفظه برق بیرونی
کابینت برق بیرونی 30U با سنسورهای سیستم اصلاح کننده
1پارامترهای فنی کابینت برق 30U IP65
| نه، نه | ماده | مقدار | واحد | مشخصات |
| 1. | کابینت برق بیرونی | 1 | تنظیم شده |
(1) ابعاد بیرونی: W*D*H 900*900*2100mm (2) یک محفظه: 19 ′′ قفسه، 30U (3)با یک درب جلویی و قفل سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) (4) مواد: فولاد گالوانیزه، یک دیوار با عایق 20 میلی متر |
| 2. | تهویه مطبوع | 1 | تنظیم شده | ظرفیت خنک کننده: 1500W، منبع برق: AC220V، 60Hz |
| 3. | فن های تهویه مستقیم کمکی | 2 | PC | 48VDC، روی درب کابینت نصب کنید |
| 4. | سیستم اصلاح کننده | 1 | SET |
مدل: ET483200-002 ۴۸ ولت ۲۰۰ آمپرپشتیبانی از پروتکل ارتباطات SNMP |
| 5. | حسگر آب | 1 | PC | |
| 6. | حسگر دود | 1 | PC | |
| 7. | سنسور درجه حرارت و رطوبت | 1 | PC | |
| 8. | سنسور در | 1 | PC | |
| 9. | لامپ LED | 1 | PC | 48VDC |
| 10. | بسته بندی | 1 | تنظیم شده | جعبه چوبی |
2پارامتر سیستم اصلاح کننده کابینت
| دسته بندی | ET483200-002 | |
| سیستم | ابعاد ((ملی متر) | 482.0 ((W) * 350.0 ((D) * 5U ((H) |
| وزن | ≤25kg ((بدون ماژول اصلاح کننده) | |
| حالت خنک کننده | خنک سازی طبیعی | |
| حالت نصب | نصب شده بر روی قفسه 19 اینچی یا داخل کابینت | |
| درجه IP | IP20 | |
| توزیع AC | ولتاژ ورودی | 380 ولت، سه فاز |
| ظرفیت ورودی | 1*63A/4P | |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، درجه بندی شده ۵۰/۶۰ هرتز | |
| SPD AC | 20kA/40kA، 8/20μs | |
| توزیع DC | ولتاژ خروجی | -43~-58VDC، ارزش نامی:-53.5VDC |
| حداکثر ظرفیت | 18kW ((6*3000W ماژول اصلاح کننده) | |
| اتصال باتری | 2*125A/1P | |
| دستگاه های شکستن بار | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| SPD DC | 10kA، 8/20μs | |
| ماژول اصلاح کننده | کارایی | ≥96%@340Vdc/ 53.5VDC بار نامی |
| قدرت نامی | ۳۰۰۰ ولت ((۸۵ ۰۳۰۰ ولت در حال حاضر) | |
| دمای کار | -40°C~+75°C ((به طور کامل در زیر 50°C) | |
| ابعاد | 105.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| حالت خنک کننده | خنک سازی اجباری با فن | |
| کنترل کننده | ورودی سیگنال | 4 AI ((3 دمای باتری، 1 دمای محیط) ، 6 DI ((SPD، 6 DI مشترک) |
| خروجی آژیر | 4 تماس خشک | |
| پورت ارتباطی | رابط LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| حالت نمایش | صفحه LCD | |
| محیط زیست | دمای کار | -40°C تا +65°C |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | 0٪ تا 95٪ ((غیر فشرده سازی) | |
| ارتفاع | 0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) | |
3سطح حفاظت کابینت مخابرات بیرونی ESTEL:
IP55/IP65
IP55= ویژگی های محفظه:
حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی
حفاظت کامل از تماس با تجهیزات بسته شده
حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود
در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب
خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است
IP65= ویژگی های محفظه ها:
حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی
حفاظت کامل از تماس با تجهیزات بسته شده
حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود
در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب
خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است
سفارشی با برش،عایق بندی، پیچ، قفل یا قفل

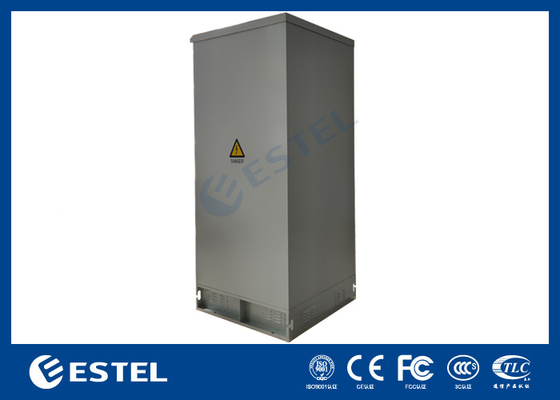

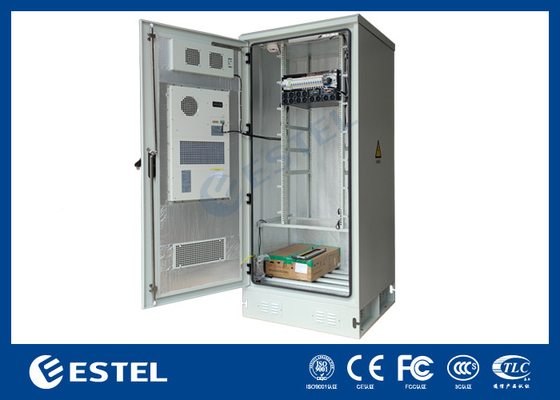

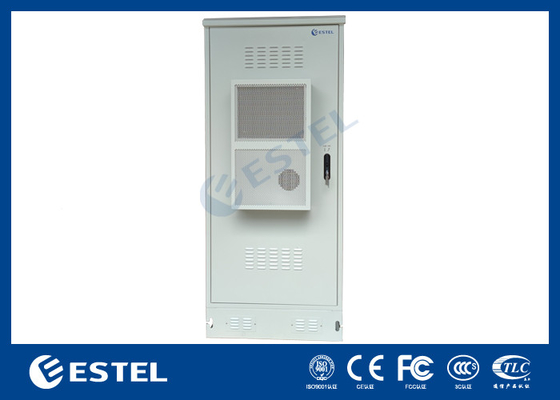

4. عکس کابینت برق
5استفاده از محفظه های ذخیره انرژی
کابینت ما به طور گسترده ای در صنعت ارتباطات در فضای باز استفاده می شود. کابینت می تواند با تجهیزات ارتباطی مختلف، سیستم تامین برق تنظیم کننده، واحد نظارت، باتری، فیبر نوری،و غیرهمناسب برای استفاده در خیابان ها، بالای ساختمان ها، بالای کوه ها، مناطق شهری، روستایی، مسکونی و مناطق دیگر.
-
