سیستم برق مخابراتی هیبریدی فولاد گالوانیزه 48VDC 300A 40U کابینت مخابراتی بیرونی با تهویه مطبوع
جزئیات محصول
کابینت مخابراتی فولادی گالوانیزه
,سیستم برق مخابراتی فضای باز 48 ولت DC
,کابینت مخابراتی هیبریدی با تهویه مطبوع
سیستم برق هیبریدی مخابراتی 48VDC 300A 40U کابینت مخابراتی در فضای باز با تهویه مطبوع
مقدمه
سیستم برق Hybrid Telecom 48VDC 300A 40U Outdoor Telecom کابینت یک کابینت در فضای باز است که محیط کار فیزیکی ایمن و قابل اعتمادی را برای سایت های ارتباط بی سیم فراهم می کند. این سیستم عملکردهایی مانند کابینت در فضای باز، تجهیزات کنترل دما و نظارت بر محیط را یکپارچه می کند. تجهیزات کاربر و باتری پشتیبان.
سیستم برق هیبریدی مخابراتی 48VDC 300A 40U در فضای باز کابینت مخابراتی ویژگی های کلیدی
· حساب های کابینت تک برای مساحت کمتر از 1 متر مربع، آدرس سایت به راحتی قابل دستیابی است.
· سیستم کنترل دما: نگهداری آسان، تمیز کردن و تعویض
· قابلیت ضد سرقت قوی: لولا داخلی، درب داخلی، قفل خارجی پشتیبانی می کند
· کنترل دمای زیربخش خوب، حداکثر صرفه جویی در انرژی
کابینت مخابراتی هیبریدی 48VDC 300A 40U در فضای بازپیکربندی
|
اطلاعات پایه |
|
|
اندازه بیرونی |
800mm(W)x940mm(D)x2050mm(H) (شامل برآمدگی های کنترل دما) |
|
منطقه تحت پوشش |
800mm(W)x700mm(D) |
|
ارتفاع پایه |
150 میلی متر |
|
وزن |
≤130 کیلوگرم (به استثنای تجهیزات و باتری) |
|
فضای کاربری |
37U |
|
مواد |
دیوار: ورق فولادی گالوانیزه 1.2 میلی متر درب: ورق فولادی گالوانیزه 1.5 میلی متری |
|
قفل کنید |
قفل ضد سرقت سه نقطه، هسته استاندارد اروپا، می تواند به تنهایی قفل را تغییر دهد یا مطابقت دهد |
|
موقعیت سیم کشی |
پایین به داخل و خارج |
|
سوراخ های سیم کشی |
10xφ36 |
|
درجه حفاظت |
IP55 |
|
اطلاعات کنترل دما |
|
|
تجهیزات محفظه |
حالت: مبدل حرارتی راندمان اتلاف گرما: 200W/K ولتاژ نامی: 48VDC توان نرخ: 520 وات |
|
محفظه باتری |
حالت: تهویه مطبوع DC ظرفیت خنک کننده (L35/L35): 500W ولتاژ نامی: 48VDC مصرف برق (L35/L35): 160W |
|
اطلاعات دیگر |
|
|
نورپردازی |
چراغ DC-48VLED |
|
سنسور دود |
12VDC |
|
سنسور سیل |
تماس خشک |
|
دما و سنسور رطوبت |
12VDC |
|
کنترل دسترسی |
تماس خشک |
|
محیط زیست |
|
|
دمای عملیاتی |
10 تا +45 درجه سانتیگراد |
|
دمای ذخیره سازی |
40 تا +75 درجه سانتیگراد |
|
رطوبت عملیاتی |
5% تا 95% (غیر متراکم) |
|
ارتفاع |
0 تا 4000 متر (اگر ارتفاع در محدوده باشد از 3000 متر تا 4000 متر، حداکثر کارکرد با افزایش ارتفاع، دما 1 درجه کاهش می یابد 200 متر افزایش می یابد) |
|
اطلاعات رک داخلی |
|
|
تجهیزات محفظه |
حالت رک: فضای 19 اینچی مطابق با IEC 60297-3 عمق: 400 میلی متر ارتفاع: 20U فاصله موجود در مقابل 19 اینچ: 180 دقیقه |
|
محفظه باتری |
حالت رک: براکت باتری دو گروهی ارتفاع هر پایه باتری: ≥350 میلی متر اختیاری: قفسه 17U19 اینچی برای باتری لیتیومی |
کابینت مخابراتی هیبریدی 48VDC 300A 40U در فضای بازیکسو کننده
این یک رک فرعی 19 اینچی برای سیستم قدرت هیبریدی است، با طراحی جمع و جور ارتفاع 5U برای برآوردن نیازهای کاربردی حیاتی فیبر و انتقال مایکروویو، دستگاه دسترسی، سوئیچ. حداکثر توان سیستم 150 آمپر است، با ورودی AC/ورودی DC/باتری/بار MCB. کابل ها با نوار جلویی و MCB دسترسی دارند.
یکسو کنندهویژگی های کلیدی
محدوده وسیع ولتاژ ورودی: 85 تا 290 ولت برای یکسو کننده و 120 تا 420 ولت برای MPPT
· یکسو کننده، MPPT و کنترلر قابل اتصال داغ، تعمیر و نگهداری آنلاین آسان و سریع هستند
· راندمان بالا تا 96% برای هزینه عملیاتی کمتر
· از رابط های ارتباطی اترنت، SNMP، ModBus و RS485 پشتیبانی می کند
|
توزیع ورودی |
||
|
|
AC |
دی سی |
|
حالت ورودی |
تک فاز 220VAC |
120VDC تا 425VDC |
|
فرکانس ورودی |
45 تا 65 هرتز، مقدار امتیاز: 50 هرتز / 60 هرتز |
/ |
|
ظرفیت ورودی |
63A/2Px1 |
63A/2Px5 |
|
SPD |
20kA/40kA،8/20μs |
|
|
توزیع خروجی |
||
|
|
یکسو کننده |
ماژول خورشیدی |
|
ولتاژ خروجی |
-42 تا-58VDC، مقدار امتیاز: -53.5VDC |
-42 تا-58VDC، مقدار امتیاز: -54.5VDC |
|
باتری شکن |
125A/2P |
|
|
لود شکن |
Lvd:32A/1Px1,10A/IPx5; بلوار: 32A/1Px2,10A/1P×5 |
|
|
DC SPD |
20kA/40kA،8/20μs |
|
|
ماژول |
||
|
|
ماژول یکسو کننده |
ماژول خورشیدی |
|
ولتاژ ورودی |
85 تا 290 VAC دارای ولتاژ 220 VAC |
120 تا 420 VDC دارای رتبه 340 VDC |
|
کارایی |
>96% |
>96% |
|
قدرت نامی |
3000W (176 تا 290VAC) |
3000W (200 تا 425VAC) |
|
دمای کاری |
-10 درجه ℃ تا +75 ℃ (خروجی کامل زیر 55 درجه سانتی گراد) |
-10 ℃ تا +75 ℃ ( خروجی کامل زیر 50 ℃ ) |
|
کنترل کننده |
|
|
|
|
|
ورودی سیگنال |
3 Al (2 دمای باتری، 1 دمای محیط)، 2RS485،7 DI |
|
خروجی آلارم |
6 تماس خشک |
|
پورت ارتباطی |
RS485، SNMP |
|
حالت نمایش |
LCD |
|
سیستم |
|
|
|
|
|
ابعاد (WxDxH) |
482x350.6×9U،≤30kg (بدون ماژول) |
|
حالت خنک کننده |
خنک کننده طبیعی |
|
حالت تعمیر و نگهداری |
تعمیر و نگهداری جلو، پشتیبانی از تغییر درجه ماژول |
|
سطح حفاظت |
IP20 |
|
محیط زیست |
|
|
|
|
|
دمای عملیاتی |
-10 تا +50 درجه سانتیگراد |
|
دمای ذخیره سازی |
-40 تا +75 درجه سانتیگراد |
|
رطوبت عملیاتی |
5% تا 95% (غیر متراکم) |
|
ارتفاع |
0 تا 4000 متر (اگر ارتفاع در محدوده 3000 متر تا 4000 متر باشد، با افزایش 200 متری ارتفاع، حداکثر دمای عملیاتی 1 درجه کاهش می یابد) |
*طراحی سفارشی در دسترس است.
تصاویر یکسو کننده
اصل کار
به طور معمول، سیستم قدرت در یک حالت شارژ شناور موازی کار می کند، یعنی ماژول یکسو کننده، ماژول خورشیدی، بار و باتری به طور موازی کار می کند. ماژول های خورشیدی و ماژول های یکسو کننده جریان شارژ شناور را برای دستگاه های ارتباطی برق و باتری ها ارائه می دهند. اگر توان خروجی ماژول خورشیدی برای تغذیه همه بارهای برق مجدد برای ماژول های برق کافی نباشد، ماژول های خورشیدی برای تکمیل بارهای برقی مجدد کافی نیست.
هنگامی که برق اصلی خاموش است، ماژول یکسو کننده کار نمی کند. اگر منبع تغذیه خورشیدی عادی باشد، ماژول خورشیدی دستگاه های ارتباطی را تغذیه می کند و باتری را شارژ می کند. اگر توان خروجی ماژول خورشیدی برای تغذیه همه بارها کافی نباشد، باتری نیروی اضافی برای دستگاه های ارتباطی فراهم می کند.
هنگامی که برق اصلی قطع می شود، ماژول یکسو کننده کار نمی کند. اگر انرژی خورشیدی همزمان از کار بیفتد، دستگاه های ارتباطی با باتری تغذیه می شوند. هنگامی که تخلیه باتری برای مدتی تا نقطه شروع ژنراتور ادامه پیدا می کند. مانیتور سیگنال شروع را به ژنراتور می فرستد. ژنراتور برق ورودی AC را ارائه می دهد، اگر ماژول یکسو کننده را مجدداً تغذیه می کند، می تواند مجدداً برق را برای دستگاه شارژ کند. باتری برای جبران مصرف. وقتی به نقطه توقف ژنراتور می رسید، واحد مانیتور یک سیگنال توقف به ژنراتور می فرستد و ژنراتور خاموش می شود.
IP55/IP65
IP55 = ویژگی های محفظه:
محافظت کامل در برابر گرد و غبار، روغن و سایر مواد غیر خورنده
محافظت کامل از تماس با تجهیزات بسته
محافظت در برابر آب، تا آبی که توسط یک نازل در برابر محفظه از هر جهت بیرون می زند
قابل نصب به صورت دیواری، ایستاده آزاد، روکش و پایه تلگراف
خدمات غربالگری ابریشم، آنودایز یا حکاکی در دسترس است
IP65 = ویژگی های محفظه ها:
محافظت کامل از گرد و غبار، روغن و سایر مواد غیر خورنده
محافظت کامل از تماس با تجهیزات بسته
محافظت در برابر آب، تا آبی که توسط یک نازل در برابر محفظه از هر جهت بیرون می زند
قابل نصب به صورت دیواری، ایستاده آزاد، روکش و پایه تلگراف
خدمات غربالگری ابریشم، آنودایز یا حکاکی در دسترس است
سفارشی با برش، عایق، لولا، چفت یا قفل
ویژگی های کابینت مخابراتی در فضای باز 48VDC 300A 40U Hybrid Telecom Power System
|
ویژگی ها |
توضیحات |
|
ویژگی ماژول
|
ماژول خورشیدی دارای حداکثر عملکرد ردیابی نقطه قدرت است. حداکثر دقت ردیابی نقطه قدرت بیش از 99.5٪ است. |
|
ماژول یکسو کننده از فناوری جبران ضریب توان فعال استفاده می کند، مقدار ضریب توان تا 0.99 است. |
|
|
حداکثر راندمان ماژول یکسو کننده بیش از 93٪ است |
|
|
حداکثر راندمان ماژول خورشیدی بیش از 95٪ است. |
|
|
ماژول خورشیدی و ماژول یکسو کننده دارای چگالی توان بالایی هستند |
|
|
ماژول خورشیدی و ماژول یکسو کننده از فناوری مبادله گرم غیر مخرب استفاده می کنند، یعنی Plug-and-Play. تعویض ماژول خورشیدی و ماژول یکسو کننده کمتر از یک دقیقه طول می کشد |
|
|
ماژول خورشیدی و ماژول یکسو کننده دارای عملکرد حفاظت از اضافه ولتاژ خروجی هستند، از جمله حفاظت در برابر ولتاژ سخت افزاری و حفاظت از ولتاژ بیش از حد نرم افزار. و نرم افزار حفاظت از ولتاژ بیش از حد دارای دو حالت برای گزینه است: حالت اول قفل اضافه ولتاژ، چهارمین بار حالت قفل اضافه ولتاژ |
|
|
مدیریت باتری |
مدیریت کامل باتری: محافظت از باتری، و عملکردهایی مانند تنظیم خودکار ولتاژ، محدودیت جریان بدون پله، محاسبه ظرفیت باتری، یکسان سازی خودکار/تبدیل شارژ شناور، تست آنلاین باتری. |
|
مدیریت مکمل نور و برق |
عملکرد مدیریت مکمل نور/الکتریسیته کامل، که می تواند به اولویت منبع تغذیه خورشیدی دست یابد و استفاده از انرژی خورشیدی را به حداکثر برساند. |
|
آمار قدرت |
بار مصرف برق، انرژی تولید شده از انرژی خورشیدی، انرژی تولید شده از شبکه، انرژی تولید شده DG، تخلیه باتری، شارژ باتری |
|
ثبت داده ها |
90 روز رکورد داده های تاریخی، داده های تاریخی را می توان آپلود کرد. 200 رکورد هشدار تاریخ، 10 گروه داده تست باتری |
|
عملکرد زنگ هشدار |
عملکرد عالی حفاظت از خطا و هشدار خطا |
|
طراحی شبکه |
ارائه تماس خشک و سایر پورت های ارتباطی برای انعطاف پذیری شبکه. فعال کردن ارتقاء نرم افزار انتهای پروگزیمال و عملیات بدون نظارت |
|
رابط عملیات انسانی |
LCD با زاویه 15 درجه طراحی شده است که برای عملکرد کاربر راحت تر و شهودی تر است. پارامترهای عملیاتی، آمار و آلارم های تاریخی سیستم را از طریق LCD جستجو کنید. سیستم را به صورت دستی از طریق LCD کنترل کنید |
|
حفاظت در برابر صاعقه |
طراحی کامل حفاظت در برابر صاعقه در دو طرف AC و DC |
|
طراحی صرفه جویی در انرژی |
این سیستم علاوه بر عملکرد صرفه جویی در مصرف انرژی ماژول یکسو کننده، استفاده از انرژی خورشیدی ورودی به بار را نیز پشتیبانی می کند و اولویت را به آن می دهد، از انرژی خورشیدی کامل استفاده می کند تا به صرفه جویی در انرژی و کاهش انتشار گازهای گلخانه ای دست یابد. |
|
نوع فضای باز |
سطح حفاظت سیستم تا IP55 است، می تواند در فضای باز استفاده شود. این سیستم جمع و جور است و نصب آن آسان است |
|
سیستم
|
تمام تجهیزات موجود در سیستم از تعمیر و نگهداری در جلو پشتیبانی می کنند |
|
این سیستم از فناوری خواب ماژول یکسو کننده، کنتاکتور دوگانه حالت پایدار، شنت کم مصرف و فناوری قابل تنظیم سرعت فن استفاده می کند و عملکرد برجسته تری در صرفه جویی در انرژی دارد. |
|
|
بخاری AC اختیاری باعث می شود سیستم در دمای پایین به طور قابل اعتماد کار کند |
|
|
نظارت از راه دور |
مودم با عملکرد GPRS پیکربندی شده است که می تواند نظارت از راه دور را از طریق ارائه داده به سرور اینترنت انجام دهد. |
کاربرد محفظه ذخیره انرژی
کابینت ما به طور گسترده ای در صنعت ارتباطات در فضای باز استفاده می شود. کابینت را می توان به تجهیزات ارتباطی مختلف، سیستم منبع تغذیه یکسو کننده، واحد مانیتورینگ، باتری، فیبر نوری و ... مجهز کرد.

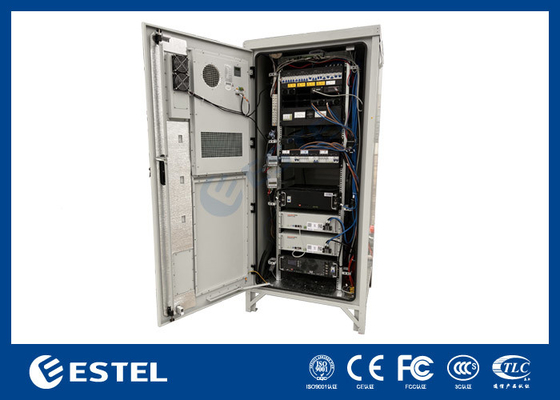

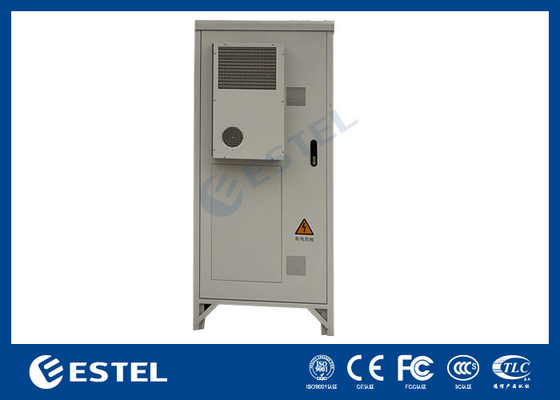

تصاویر کابینت
-
