کابینت برق هیبریدی با انرژی خورشیدی و سیستم برق
جزئیات محصول
سیستم برق کابینت مخابرات بیرونی
,کابینت مخابراتی بیرونی 40U
,کابينت مخابراتي خارجي با تهویه مطبوع
کابینت برق هیبریدی با انرژی خورشیدی و سیستم برق
مقدمه کوتاه
سیستم برق مخابراتی هیبریدی 48VDC 300A 40U کابینت مخابرات بیرونی یک کابینت در فضای باز است که محیط کاری فیزیکی امن و قابل اعتماد را برای سایت های ارتباطات بی سیم فراهم می کند.
این سیستم شامل توابع مانند کابینت بیرونی، تجهیزات کنترل دمای و نظارت بر محیط زیست است.
سیستم تغذیه و واحد توزیع برق AC / DC می تواند مطابق با نیازهای کاربر در داخل کابینت نصب شود.
در حالی که فضای نصب برای تجهیزات کاربر و باتری پشتیبان اختصاص دارد.
کابينت برق هايبريد 40U استانداردي 19 اينچ
کابینت بیرونی استاندارد 19 اینچی ما با قابلیت های انرژی هیبریدی مجهز است، که هم انرژی خورشیدی و هم سیستم های برق را ادغام می کند.
این کابینت ها به طور معمول در محیط های بیرونی مورد استفاده قرار می گیرند که نیاز به یک منبع برق پایدار دارند و به طور بالقوه با منابع برق ناپایدار یا قطع شده مواجه هستند.مانند ایستگاه های پایه ارتباطی و نقاط انتقال داده در مناطق دورافتاده.
از طریق سیستم انرژی خورشیدی، کابینت می تواند انرژی خورشیدی را در طول روز جمع آوری کند و آن را به انرژی الکتریکی برای ذخیره سازی تبدیل کند.برای استفاده در طول شب یا در روزهای ابری که انرژی خورشیدی نمی تواند به طور مستقیم مورد استفاده قرار گیرد.
در همین حال، سیستم برق به عنوان یک منبع پشتیبان یا منبع اصلی انرژی عمل می کند، که عملکرد مداوم و پایدار تجهیزات داخل کابینت را تضمین می کند.
کابينت برق هايبريد 40U استانداردي 19 اينچ
| لیست پیکربندی | |
| اندازه بیرونی |
800mm ((W) x940mm ((D) x2050mm ((H) (شامل نمایان کننده های کنترل دمای) |
| منطقه پوشش | 800mm ((W) x700mm ((D) |
| ارتفاع پایه | 150 میلی متر |
| وزن | ≤130kg (به استثنای تجهیزات و باتری) |
| فضای کاربر | 37U |
| مواد |
دیوار:1ورق فولادی گالوانیزه 2 میلی متری در:1ورق فولادی گالوانیزه 5 میلی متری |
| قفل کن | قفل ضد سرقت سه نقطه ای، استاندارد اروپا و هسته، می تواند قفل خود را عوض یا مطابقت دهد |
| موقعیت سیم کشی | پايين داخل و بيرون |
| سوراخ های سیم کشی | 10xφ36 |
|
درجه حفاظت |
IP55 |
| اطلاعات مربوط به کنترل دما | |
|
تجهیزات اتاق |
حالت: مبادله گرما بهره وری تبعید گرما:200W/K ولتاژ نامی:48VDC قدرت نامی: 520W |
|
بخش باتری |
حالت: کولر هوا DC ظرفیت خنک کننده (L35/L35): 500W ولتاژ نامی: 48VDC مصرف برق (L35/L35):160W |
لیست لوازم:
| نورپردازی | چراغ DC-48VLED |
| حسگر دود | 12VDC |
| سنسور سیلاب | تماس خشک |
|
دما و حسگر رطوبت |
12VDC |
| کنترل دسترسی | تماس خشک |
| محیط زیست | |
| دمای کار | 10°C تا +45°C |
| دمای ذخیره سازی | 40°C تا +75°C |
| رطوبت عملیاتی | ۵ تا ۹۵٪ (غیر فشرده سازی) |
|
ارتفاع |
0 تا 4000 متر (اگر ارتفاع در محدوده از 3000 تا 4000 متر، حداکثر عملکرد درجه حرارت با افزایش ارتفاع 1 درجه سانتیگراد کاهش می یابد. افزایش 200 متر) |
| اطلاعات مربوط به قفسه داخلی | |
|
تجهیزات اتاق |
حالت قفسه: 19 "مساحت مطابق با IEC 60297-3 عمق: 400 میلی متر ارتفاع:20U فاصله موجود در مقابل 19":180mn |
|
بخش باتری |
حالت قفسه: دو گروه پشت سر باتری ارتفاع هر براکت باتری:≥350mm اختیاری: رک 17U19" برای باتری لیتیوم |
کابينت برق هايبريدي 40U استانداردي 19 اينچ
این یک زیر رک 19 اینچی برای سیستم برق هیبریدی است، با طراحی فشرده 5U ارتفاع برای پاسخگویی به نیازهای کاربردی حیاتی از فیبر و انتقال مایکروویو، دستگاه دسترسی، سوئیچ...
حداکثر قدرت سیستم 150A است،با ورودی AC / ورودی DC / باتری / بار MCBs. کابل ها با MCB و بسبار دسترسی دارند.
اصلاح کنندهویژگی های کلیدی:
· محدوده ولتاژ ورودی گسترده:85 تا 290VAC برای تنظیم کننده و 120 تا 420VDC برای MPPT
·مصالح کننده، MPPT و کنترل کننده قابل وصل شدن به صورت گرم، نگهداری آنلاین آسان و سریع هستند
·کارایی بالا تا 96٪ برای کاهش هزینه های عملیاتی
·از رابط های ارتباطی اترنت،SNMP،ModBus و RS485 پشتیبانی می کند
| توزیع ورودی | ||
| AC | دی سی | |
| حالت ورودی | 220VAC تک فاز | 120VDC تا 425VDC |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی:۵۰ هرتز/۶۰ هرتز | / |
| ظرفیت ورودی | 63A/2Px1 | 63A/2Px5 |
| سند واحد | 20kA/40kA،8/20μs | |
| توزیع خروجی | ||
| اصلاح کننده | ماژول خورشیدی | |
| ولتاژ خروجی | -42 تا 58VDC، ارزش نامی:-53.5VDC | -42 تا 58VDC، ارزش نامی:-54.5VDC |
| قطعات باتری | 125A/2P | |
| شکافنده های بار | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD DC | 20kA/40kA،8/20μs | |
| ماژول | ||
| ماژول اصلاح کننده | ماژول خورشیدی | |
| ولتاژ ورودی |
85 تا 290VAC، با قدرت 220VAC |
120 تا 420VDC با درجه بندی 340VDC |
| کارایی | >96% | >96% |
| قدرت نامی | 3000W ((176 تا 290VAC) | 3000W ((200 تا 425VAC) |
|
دمای کار |
-10°C تا +75°C ((به طور کامل در زیر 55°C) | -10°C تا +75°C (با حداکثر خروجی کمتر از 50°C) |
| کنترل کننده | |
| ورودی سیگنال | 3Al ((۲ درجه حرارت باتری، ۱ درجه حرارت محیط، ۲RS485,7 DI |
| خروجی آژیر | 6 تماس خشک |
| بندر ارتباطات | RS485،SNMP |
| حالت نمایش | صفحه LCD |
| سیستم | |
| ابعاد (WxDxH) | 482x350.6×9U،≤30kg ((بدون ماژول) |
| حالت خنک کننده | خنک سازی طبیعی |
| حالت نگهداری | نگهداری جلویی، تغییر درجه ماژول پشتیبانی |
| سطح حفاظت | IP20 |
| محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -40°C تا +75°C |
| رطوبت عملیاتی | ۵ تا ۹۵ درصد ((غیر فشرده سازی) |
|
ارتفاع |
0 تا 4000 متر ((اگر ارتفاع در محدوده 3000 تا 4000 متر باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200 متر با کاهش 1 درجه سانتیگراد کاهش می یابد) |
*طراحی سفارشی در دسترس است.

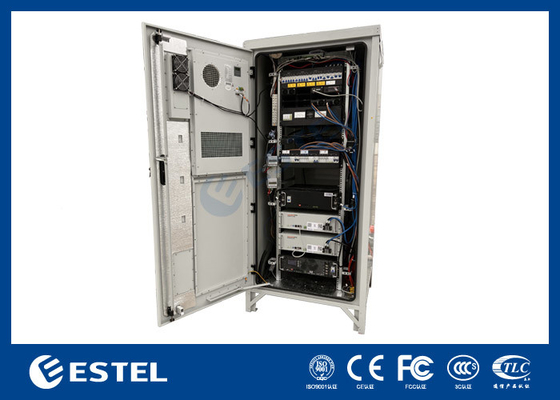

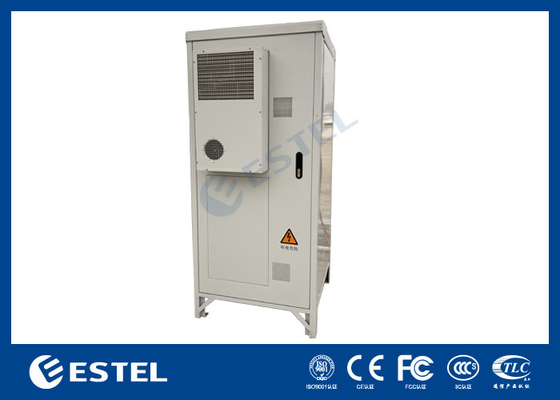

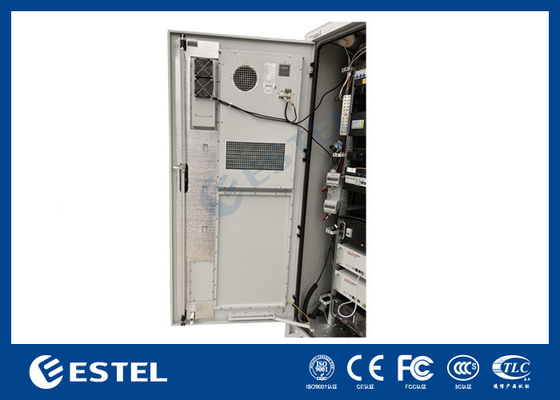

عکس کابینت:

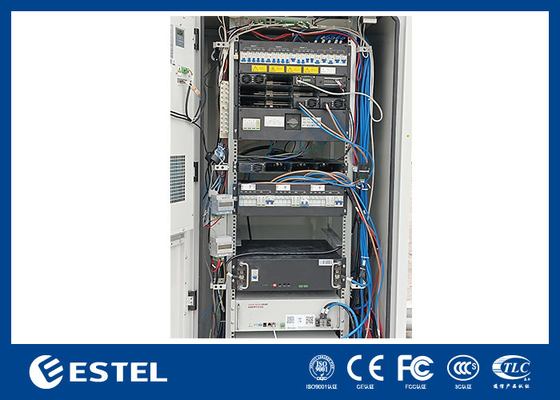

عکس هاي اصلاح کننده:
تعریف IP
IP55/IP65
IP55= ویژگی های محفظه:
حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی
حفاظت کامل از تماس با تجهیزات بسته شده
حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود
در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب
خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است
IP65= ویژگی های محفظه ها:
حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی
حفاظت کامل از تماس با تجهیزات بسته شده
حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود
در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب
خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است
سفارشی با برش،عایق بندی، پیچ، قفل یا قفل
مشخصات کابینت:
| ویژگی ها | توضیحات |
|
ویژگی ماژول
|
ماژول خورشیدی دارای حداکثر عملکرد ردیابی نقطه قدرت است. حداکثر دقت ردیابی نقطه قدرت بیش از 99.5 درصد است |
| ماژول اصلاح کننده از تکنولوژی جبران فاکتور قدرت فعال استفاده می کند، ارزش فاکتور قدرت تا 0 است.99 | |
| حداکثر کارایی ماژول اصلاح کننده بیش از 93 درصد است. | |
| حداکثر کارایی ماژول خورشیدی بیش از 95 درصد است | |
| ماژول خورشیدی و ماژول صاف کننده دارای چگالی قدرت بالا هستند | |
| ماژول خورشیدی و ماژول اصلاح کننده تکنولوژی تبادل گرم غیر مخرب را اتخاذ می کنند، یعنی پلگ و پلی. جایگزینی ماژول خورشیدی و ماژول اصلاح کننده کمتر از یک دقیقه طول می کشد | |
| ماژول خورشیدی و ماژول اصلاح کننده دارای عملکرد محافظت از ولتاژ بالا هستند، از جمله محافظت از ولتاژ بالا از سخت افزار و محافظت از ولتاژ بالا از نرم افزار.و نرم افزار محافظت از ولتاژ بالا دو حالت برای انتخاب دارد: اولین بار حالت قفل بیش از ولتاژ، چهارمین بار حالت قفل بیش از ولتاژ | |
| مدیریت باتری | مدیریت کامل باتری: حفاظت از باتری، و توابع مانند تنظیم ولتاژ خودکار، محدود کردن جریان بدون مرحله، محاسبه ظرفیت باتری،تعادل اتوماتیک/تغییر هزینه شناور، تست باتری آنلاین |
| مدیریت مکمل نور و برق | عملکرد کامل مدیریت مکمل نور / برق، که می تواند اولویت تامین انرژی خورشیدی را به دست آورد و استفاده از انرژی خورشیدی را به حداکثر برساند |
| آمار قدرت | مصرف برق بار، انرژی تولید شده از انرژی خورشیدی، انرژی تولید شده از شبکه، انرژی تولید شده از DG، تخلیه باتری، شارژ باتری |
| ثبت اطلاعات |
۹۰ روز ثبت اطلاعات تاریخی، داده های تاریخی را می توان آپلود کرد. 200 تا سوابق تاريخچه هشدار، 10 گروه از داده های آزمایش باتری |
| عملکرد هشدار | حفاظت کامل از خطا و عملکرد هشدار خطا |
| طراحی شبکه |
فراهم کردن تماس خشک و دیگر پورت های ارتباطی برای انعطاف پذیری شبکه؛ امکان ارتقاء نرم افزار نزدیک و عملکرد بدون نظارت |
| رابط کاربری انسانی |
LCD با زاویه 15 درجه طراحی شده است، که برای کاربری آسان تر و راحت تر است. پارامترهای عملیاتی، آمار و هشدار های تاریخی سیستم را از طریق LCD جستجو کنید. کنترل سیستم به صورت دستی از طریق LCD |
| حفاظت از صاعقه | طراحی کامل حفاظت از صاعقه در طرف AC و DC |
| طراحی صرفه جویی در انرژی | این سیستم علاوه بر عملکرد صرفه جویی در انرژی در حالت خواب، از استفاده از انرژی خورشیدی به بار نیز پشتیبانی می کند و به آن اولویت می دهد، از انرژی خورشیدی به طور کامل استفاده می کند.برای دستیابی به صرفه جویی در انرژی و کاهش انتشار گازهای گلخانه ای |
| نوع بیرونی | سطح حفاظت از سیستم تا IP55 است، می تواند در فضای باز استفاده شود. |
|
سیستم
|
تمام تجهیزات موجود در سیستم از نگهداری در قسمت جلو پشتیبانی می کنند. |
| سیستم با استفاده از تکنولوژی خواب ماژول تنظیم کننده، دو کنتاکتور حالت ثابت، شنت کم قدرت و فن سرعت قابل تنظیم، و دارای عملکرد قابل توجهی برای صرفه جویی در انرژی است | |
| گرم کننده AC اختیاری باعث می شود سیستم در دمای پایین به طور قابل اعتماد کار کند | |
| نظارت از راه دور | مودم با عملکرد GPRS پیکربندی شده است که می تواند نظارت از راه دور را از طریق ارائه داده ها به سرور اینترنت تحقق بخشد |
کابینت برق هیبریدی با انرژی خورشیدی و سیستم برق:
کابینت ما به طور گسترده ای در صنعت ارتباطات در فضای باز استفاده می شود. کابینت می تواند با تجهیزات ارتباطی مختلف، سیستم تامین برق تنظیم کننده، واحد نظارت، باتری، فیبر نوری،و غیره.
مناسب برای استفاده در خیابان ها، بالای ساختمان ها، بالای کوه ها، مناطق شهری، روستایی، مسکونی و مناطق دیگر.
-
