سیستم برق پشتیبان DC48V 450A سیستم برق پشتیبان 19 اینچ 6U کابینت برق مخابراتی استاندارد
جزئیات محصول
سیستم اصلاح کننده 19 اینچی مخابراتی
,سیستم برق پشتیبان DC48V
,کابینت مخابرات برق اصلاح کننده
سیستم تامین برق پشتیبان برای کابینت برق مخابراتی 19 اینچی

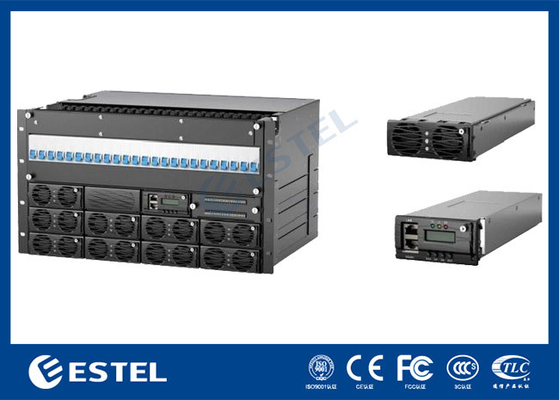

1. 6U 27KW سیستم اصلاح کننده
"سیستم اصلاح کننده 48VDC" به طور معمول به یک سیستم برق جریان ثابت (DC) اشاره دارد که 48 ولت (VDC) خروجی دارد. چنین سیستم هایی به طور معمول در ارتباطات مخابراتی استفاده می شوند،
مراکز داده، کنترل صنعتی و سایر برنامه هایی که نیاز به قدرت ثابت DC دارند.
تنظیم کننده، جزء کلیدی این سیستم، به طور عمده برای تبدیل برق جریان متناوب (AC) به برق جریان مستقیم (DC) کار می کند.
ET48450 شامل واحد توزیع، ماژول اصلاح کننده، ماژول تبدیل، ماژول نظارت است. استاندارد به عنوان جدول زیر:
| پیکربندی | ماژول اصلاح کننده | یادآوری |
| استاندارد | GB 4943 | برای جزئیات، لطفاً به مشخصات ماژول مراجعه کنید. |
| استاندارد | IEC/EN 62368-1 | |
| استاندارد | EN 55032 کلاس A،GR1089 شماره 4 ،R3-10,R3-11,R3-12 کلاس B توسط آمریکای شمالی گواهی شده است | |
| استاندارد | EN300386، CLASSA |
2. 5U 27KW سیستم اصلاح کننده جزئیات سریع:
| AC توزیع | دی سی توزیع | ||
| حالت ورودی | 380VAC سه فاز | ولتاژ خروجی | ۴۲ تا -۵۸VDC،قیمت نامی: -۵۳.۵VDC |
| ظرفیت ورودی | 63A | شکافنده بار |
LLVD:63A/1Px8؛ LLlvd2:63A/1Px8 BLVD:63A/1Px8, بدون قطع کننده به صورت پیش فرض, تنظیمات خود کاربر |
| فرکانس ورودی | ۴۵ تا ۶۶ هرتز، ارزش نامی:۵۰ هرتز/۶۰ هرتز | سند واحد | 10kA/20kA،8/20μs |
| اصلاح کننده | کنترل کننده | ||
| ولتاژ ورودی | 85 تا 290VAC، 220VAC | ارتفاع | 3Al ((2 دمای باتری,1 دمای محیط).2 RS485,7 D |
| کارایی | >96% | ورودی سیگنال | 6 تماس خشک |
| قدرت نامی | 3000W ((176 تا 290VAC | بندر ارتباطات | RS485،SNMP |
| دمای کار | -10°C تا +75°C ((به طور کامل خارج از زیر 55°C) | حالت نمایش | صفحه LCD |
| سیستم | محیط زیست | ||
| حالت خنک کننده | خنک سازی طبیعی | دمای کار | 10°C تا +55°C |
| حالت کابل کشی | ورودی بالا و خروجی بالا | دمای ذخیره سازی | 40°C تا +75°C |
| حالت نگهداری | تعمیرات جلویی | رطوبت عملیاتی | ۵ تا ۹۵ درصد ((غیر فشرده سازی) |
|
سطح حفاظت |
IP20 |
ارتفاع |
0 تا 4000 متر ((اگر ارتفاع در محدوده 3000 تا 4000 متر باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200 متر با کاهش 1 درجه سانتیگراد کاهش می یابد) |
ویژگی محصول
1) ماژول اصلاح کننده فناوری جبران عامل قدرت فعال را اتخاذ می کند و مقدار عامل قدرت به 0 می رسد.99.
2) محدوده کار عادی ولتاژ ورودی AC تا 90 ̊290 ولت، تک فاز، (323 ولت ~ 480 ولت ac، 3 فاز) گسترده است.
3) ماژول اصلاح کننده از فناوری سوئیچ نرم پل کامل استفاده می کند و کارایی آن تا 96٪ است.
4) مدیریت باتری هوشمند. عملکردهای خاموش کردن بار و محافظت از ولتاژ پایین باتری (LVLD + LVBD) و خاموش کردن قدرت ثانویه (اسویچ قدرت ثانویه) وجود دارد.که می تواند عملکردهایی مانند جبران دما را درک کند، تعادل خودکار و کنترل بار شناور، تنظیم ولتاژ خودکار، محاسبه ظرفیت باتری و آزمایش آنلاین باتری.
5) ماژول اصلاح کننده فناوری غیر آسیب پذیر گرم-تبادل پذیر، پلاگ و بازی را اتخاذ می کند و زمان تعویض کمتر از 1 دقیقه است.
6) طراحی شبکه ای، ارائه رابط های ارتباطی متعدد (مانند RS485، تماس خشک) ، شبکه انعطاف پذیر، نظارت محلی و از راه دور محدود، بدون نظارت.
7) طراحی حفاظت از رعد و برق برای طرف های AC و DC، مناسب برای مناطق طوفان.
8) پشتیبانی از حفاظت از خطا و عملکرد هشدار خطا.
9) عملیات دوستانه و نگهداری می تواند در مقابل دیوار نصب شود و به طور موثر فضای را صرفه جویی کند.
10) تشعشع فوق العاده کم. طراحی تطابق الکترومغناطیسی پیشرفته را اتخاذ کنید.

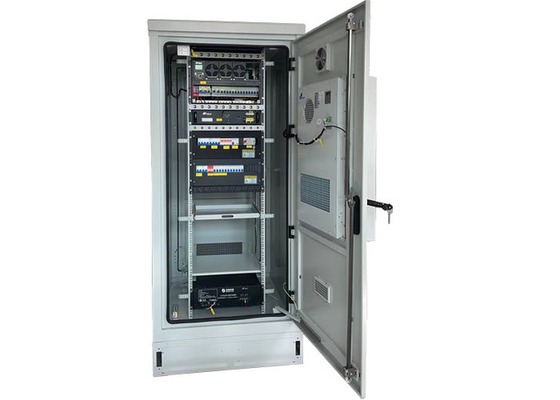

3عکس سیستم اصلاح کننده:
-
