جزئیات محصول:
پرداخت:
|
| ابعاد: | W*D*H 800*940*2050mm | مواد: | تک جداره فولادی گالوانیزه |
|---|---|---|---|
| روش خنک کننده: | تهویه کننده هوا | قفسه تجهیزات: | رک 19 اینچی، فضای 40U |
| رتبه Ip: | IP55 | مدت پرداخت: | T/T |
| بندر حمل و نقل: | شينزين | ماژول یکسو کننده: | آره |
| ماژول خورشیدی: | آره | راه کوه: | نصب کف |
| برجسته کردن: | محفظه بیرونی 40U 19 اینچ,انرژی خورشیدی 19 اینچ محفظه بیرونی,کابینت برق 19 اینچی,Solar Energy 19inch Outdoor Enclosure,19inch Outdoor Power Cabinet |
||
کابینت برق هیبریدی با انرژی خورشیدی و سیستم برق 40U کابینت استاندارد 19 اینچ
کابینت برق هیبریدی
کابینت برق هیبریدی یک راه حل پیشرفته طراحی شده برای بهینه سازی توزیع و مدیریت برق در سیستم های کامپیوتری و الکترونیک مدرن است.اين کابينت کنترل هوشمند و تنظيم خروجي قدرت را فراهم مي کند، اطمینان از بهره وری انرژی و ثبات سیستم.
در اینجا ویژگی های اصلی و مزایای کابینت برق هیبریدی وجود دارد:
کابينت برق هايبريد 40U استانداردي 19 اينچ
| لیست پیکربندی | |
| اندازه بیرونی |
800mm ((W) x940mm ((D) x2050mm ((H) (شامل نمایان کننده های کنترل دمای) |
| منطقه پوشش | 800mm ((W) x700mm ((D) |
| ارتفاع پایه | 150 میلی متر |
| وزن | ≤130kg (به استثنای تجهیزات و باتری) |
| فضای کاربر | 37U |
| مواد |
دیوار:1ورق فولادی گالوانیزه 2 میلی متری در:1ورق فولادی گالوانیزه 5 میلی متری |
| قفل کن | قفل ضد سرقت سه نقطه ای، استاندارد اروپا و هسته، می تواند قفل خود را عوض یا مطابقت دهد |
| موقعیت سیم کشی | پايين داخل و بيرون |
| سوراخ های سیم کشی | 10xφ36 |
|
درجه حفاظت |
IP55 |
| اطلاعات مربوط به کنترل دما | |
|
تجهیزات اتاق |
حالت: مبادله گرما بهره وری تبعید گرما:200W/K ولتاژ نامی:48VDC قدرت نامی: 520W |
|
بخش باتری |
حالت: کولر هوا DC ظرفیت خنک کننده (L35/L35): 500W ولتاژ نامی: 48VDC مصرف برق (L35/L35):160W |
کابينت برق هايبريدي 40U استانداردي 19 اينچ
این یک زیر رک 19 اینچی برای سیستم برق هیبریدی است، با طراحی فشرده 5U ارتفاع برای پاسخگویی به نیازهای کاربردی حیاتی از فیبر و انتقال مایکروویو، دستگاه دسترسی، سوئیچ...
حداکثر قدرت سیستم 150A است،با ورودی AC / ورودی DC / باتری / بار MCBs. کابل ها با MCB و بسبار دسترسی دارند.
اصلاح کنندهویژگی های کلیدی:
· محدوده ولتاژ ورودی گسترده:85 تا 290VAC برای تنظیم کننده و 120 تا 420VDC برای MPPT
·مصالح کننده، MPPT و کنترل کننده قابل وصل شدن به صورت گرم، نگهداری آنلاین آسان و سریع هستند
·کارایی بالا تا 96٪ برای کاهش هزینه های عملیاتی
·از رابط های ارتباطی اترنت،SNMP،ModBus و RS485 پشتیبانی می کند
| توزیع ورودی | ||
| AC | دی سی | |
| حالت ورودی | 220VAC تک فاز | 120VDC تا 425VDC |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی:۵۰ هرتز/۶۰ هرتز | / |
| ظرفیت ورودی | 63A/2Px1 | 63A/2Px5 |
| سند واحد | 20kA/40kA،8/20μs | |
| توزیع خروجی | ||
| اصلاح کننده | ماژول خورشیدی | |
| ولتاژ خروجی | -42 تا 58VDC، ارزش نامی:-53.5VDC | -42 تا 58VDC، ارزش نامی:-54.5VDC |
| قطعات باتری | 125A/2P | |
| شکافنده های بار | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD DC | 20kA/40kA،8/20μs | |
| ماژول | ||
| ماژول اصلاح کننده | ماژول خورشیدی | |
| ولتاژ ورودی |
85 تا 290VAC، با قدرت 220VAC |
120 تا 420VDC با درجه بندی 340VDC |
| کارایی | >96% | >96% |
| قدرت نامی | 3000W ((176 تا 290VAC) | 3000W ((200 تا 425VAC) |
|
دمای کار |
-10°C تا +75°C ((به طور کامل در زیر 55°C) | -10°C تا +75°C (با حداکثر خروجی کمتر از 50°C) |
| کنترل کننده | |
| ورودی سیگنال | 3Al ((۲ درجه حرارت باتری، ۱ درجه حرارت محیط، ۲RS485,7 DI |
| خروجی آژیر | 6 تماس خشک |
| بندر ارتباطات | RS485،SNMP |
| حالت نمایش | صفحه LCD |
| سیستم | |
| ابعاد (WxDxH) | 482x350.6×9U،≤30kg ((بدون ماژول) |
| حالت خنک کننده | خنک سازی طبیعی |
| حالت نگهداری | نگهداری جلویی، تغییر درجه ماژول پشتیبانی |
| سطح حفاظت | IP20 |
| محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -40°C تا +75°C |
| رطوبت عملیاتی | ۵ تا ۹۵ درصد ((غیر فشرده سازی) |
|
ارتفاع |
0 تا 4000 متر ((اگر ارتفاع در محدوده 3000 تا 4000 متر باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200 متر با کاهش 1 درجه سانتیگراد کاهش می یابد) |
*طراحی سفارشی در دسترس است.

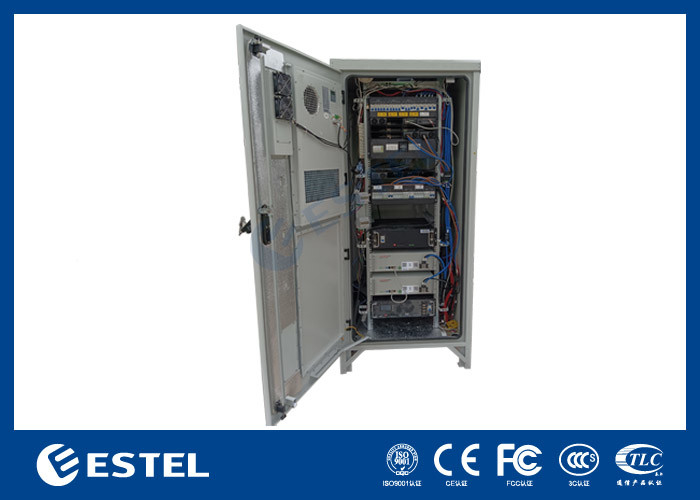

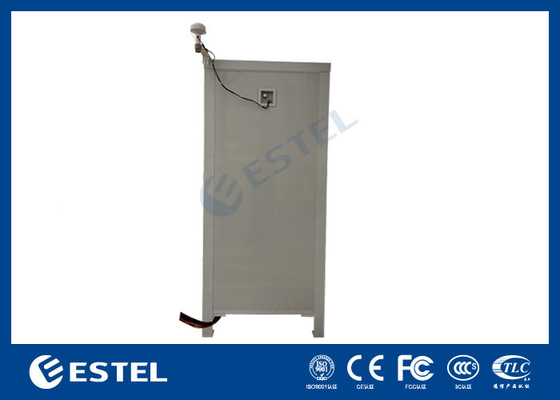

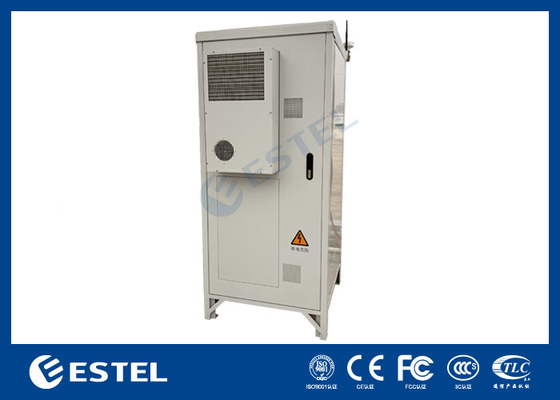

عکس کابینت:
عکس هاي اصلاح کننده:
تعریف IP
IP55/IP65
IP55= ویژگی های محفظه:
حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی
حفاظت کامل از تماس با تجهیزات بسته شده
حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود
در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب
خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است
IP65= ویژگی های محفظه ها:
حفاظت کامل از گرد و غبار، روغن و سایر مواد غیر خوردنی
حفاظت کامل از تماس با تجهیزات بسته شده
حفاظت از آب، تا آبی که توسط یک نوزل از هر جهت از محفظه بیرون کشیده می شود
در دسترس در دیوار نصب شده، ایستاده آزاد، حوض، و تخته تلگراف نصب
خدمات لوگو، آنودیزه کردن یا حکاکی ابریشم در دسترس است
سفارشی با برش،عایق بندی، پیچ، قفل یا قفل
مشخصات کابینت:
| ویژگی ها | توضیحات |
|
ویژگی ماژول
|
ماژول خورشیدی دارای حداکثر عملکرد ردیابی نقطه قدرت است. حداکثر دقت ردیابی نقطه قدرت بیش از 99.5 درصد است |
| ماژول اصلاح کننده از تکنولوژی جبران فاکتور قدرت فعال استفاده می کند، ارزش فاکتور قدرت تا 0 است.99 | |
| حداکثر کارایی ماژول اصلاح کننده بیش از 93 درصد است. | |
| حداکثر کارایی ماژول خورشیدی بیش از 95 درصد است | |
| ماژول خورشیدی و ماژول صاف کننده دارای چگالی قدرت بالا هستند | |
| ماژول خورشیدی و ماژول اصلاح کننده تکنولوژی تبادل گرم غیر مخرب را اتخاذ می کنند، یعنی پلگ و پلی. جایگزینی ماژول خورشیدی و ماژول اصلاح کننده کمتر از یک دقیقه طول می کشد | |
| ماژول خورشیدی و ماژول اصلاح کننده دارای عملکرد محافظت از ولتاژ بالا هستند، از جمله محافظت از ولتاژ بالا از سخت افزار و محافظت از ولتاژ بالا از نرم افزار.و نرم افزار محافظت از ولتاژ بالا دو حالت برای انتخاب دارد: اولین بار حالت قفل بیش از ولتاژ، چهارمین بار حالت قفل بیش از ولتاژ | |
| مدیریت باتری | مدیریت کامل باتری: حفاظت از باتری، و توابع مانند تنظیم ولتاژ خودکار، محدود کردن جریان بدون مرحله، محاسبه ظرفیت باتری،تعادل اتوماتیک/تغییر هزینه شناور، تست باتری آنلاین |
| مدیریت مکمل نور و برق | عملکرد کامل مدیریت مکمل نور / برق، که می تواند اولویت تامین انرژی خورشیدی را به دست آورد و استفاده از انرژی خورشیدی را به حداکثر برساند |
| آمار قدرت | مصرف برق بار، انرژی تولید شده از انرژی خورشیدی، انرژی تولید شده از شبکه، انرژی تولید شده از DG، تخلیه باتری، شارژ باتری |
| ثبت اطلاعات |
۹۰ روز ثبت اطلاعات تاریخی، داده های تاریخی را می توان آپلود کرد. 200 تا سوابق تاريخچه هشدار، 10 گروه از داده های آزمایش باتری |
| عملکرد هشدار | حفاظت کامل از خطا و عملکرد هشدار خطا |
| طراحی شبکه |
فراهم کردن تماس خشک و دیگر پورت های ارتباطی برای انعطاف پذیری شبکه؛ امکان ارتقاء نرم افزار نزدیک و عملکرد بدون نظارت |
| رابط کاربری انسانی |
LCD با زاویه 15 درجه طراحی شده است، که برای کاربری آسان تر و راحت تر است. پارامترهای عملیاتی، آمار و هشدار های تاریخی سیستم را از طریق LCD جستجو کنید. کنترل سیستم به صورت دستی از طریق LCD |
| حفاظت از صاعقه | طراحی کامل حفاظت از صاعقه در طرف AC و DC |
| طراحی صرفه جویی در انرژی | این سیستم علاوه بر عملکرد صرفه جویی در انرژی در حالت خواب، از استفاده از انرژی خورشیدی به بار نیز پشتیبانی می کند و به آن اولویت می دهد، از انرژی خورشیدی به طور کامل استفاده می کند.برای دستیابی به صرفه جویی در انرژی و کاهش انتشار گازهای گلخانه ای |
| نوع بیرونی | سطح حفاظت از سیستم تا IP55 است، می تواند در فضای باز استفاده شود. |
|
سیستم
|
تمام تجهیزات موجود در سیستم از نگهداری در قسمت جلو پشتیبانی می کنند. |
| سیستم با استفاده از تکنولوژی خواب ماژول تنظیم کننده، دو کنتاکتور حالت ثابت، شنت کم قدرت و فن سرعت قابل تنظیم، و دارای عملکرد قابل توجهی برای صرفه جویی در انرژی است | |
| گرم کننده AC اختیاری باعث می شود سیستم در دمای پایین به طور قابل اعتماد کار کند | |
| نظارت از راه دور | مودم با عملکرد GPRS پیکربندی شده است که می تواند نظارت از راه دور را از طریق ارائه داده ها به سرور اینترنت تحقق بخشد |
