در فضای باز هوشمند با واحد نظارت و کنترلگر دما

1.کابینت مخابراتی یکپارچه در فضای باز

پارامترهای فنی

لیست لوازم جانبی کابینت های بیرونی

2. راه اندازی هوشمند در فضای باز

سری کابینت های هوشمند یکپارچه در فضای باز عمدتا برای ایستگاه های پایه ارتباطات بی سیم استفاده می شود، از جمله نسل جدید سیستم 3G / 4G، ارتباطات / خدمات یکپارچه شبکه،ایستگاه اتصال دسترسی/ انتقال، ارتباطات اضطراری / انتقال و غیره

3ساختار

سری کابینت هوشمند در فضای باز یک پنل ساندویچ فوم با ضخامت 20 میلی متر و مواد ضد آتش EPS را در داخل خود اتخاذ می کند که از یک جعبه خارجی تشکیل شده است.قطعات و لوازم داخلی ورق فلزیجعبه ساختار فشرده، نصب آسان، عملکرد بسیار عالی در مهر و موم، و IP55 در درجه حفاظت است.

کابینت بر اساس عملکرد آن به کابینت تجهیزات، کابینت قدرت و کابینت باتری تقسیم می شود.

کابینت بیرونی یکپارچه برای ایستگاه پایه کابینت تک سطحی و کابینت دو سطحی را اتخاذ می کند. ابعاد کابینت تک سطحی عبارتند از: ابعاد خارجی W x D x H: 900mmx900mmx2100mm

کابینت تجهیزات: عمدتاً با واحد توزیع برق AC ، واحد نظارت بر حلقه پویا ، فن مستقیم کمک کننده و روشنایی LED یکپارچه شده است.

درب و قفل: این به طور عمده با واحد توزیع برق AC، واحد نظارت بر حلقه پویا، فن مستقیم کمک کننده و روشنایی LED ادغام شده است.و شکاف بین درها فشرده است. زاویه باز شدن درب > 110 ° است و درب کابینت شامل یک ساختار محدودی است. دستگاه محدودی در هنگام در حالت "باز" دارای یک عملکرد محدودی است.قفل درب یک ساختار سه نقطه ای از میله کش و صفحه قفل را اتخاذ می کند، که ساختارش محکم و ضد سرقتش قویه

ترتیب کلی:

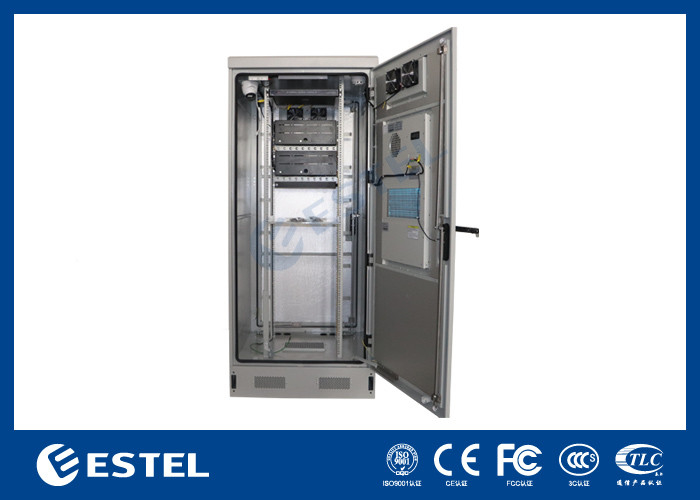

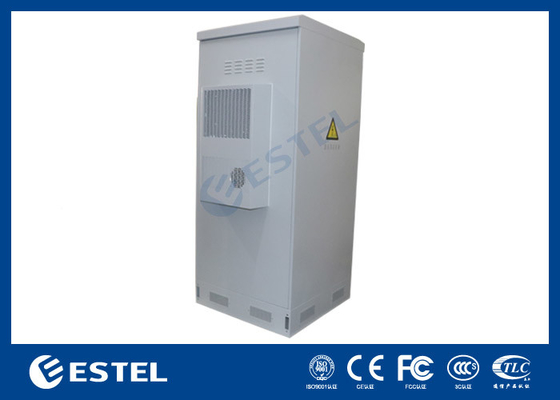

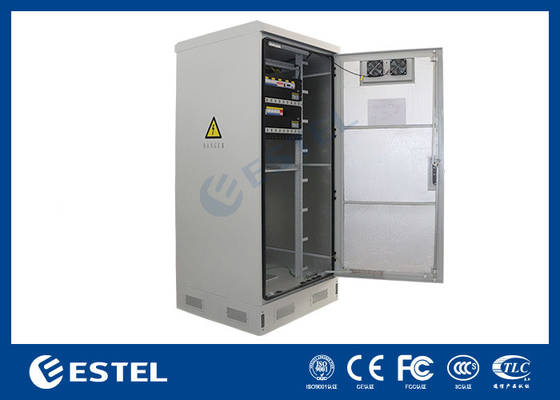

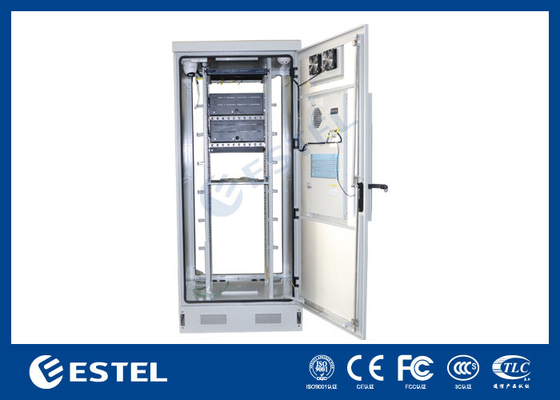

عکس ها:

4شاخص های فنی ساختاری

(1) کابینت می تواند با قفسه استاندارد 19 اینچی، قفسه 21 اینچی و قفسه باتری نصب شود. ابعاد داخلی و ساختار قفسه 19 اینچی، مانند فاصله و فاصله سوراخ،با الزاماتو;

(2) کابینت از اتصال رشته ای با دستگاه ضد گشایش به عنوان ساختار و اتصال لوله استفاده می کند. بولت های لنگر برای تثبیت بدن کابینت بولت های گالوانیزه گرم هستند.نوت ها یا مغز های نوت باید به ترتیب ترتیب داده شوند.، و نباید سر کج، سر ترک خورده و شل باشد. سطح نایت کردن خمیده، تغییر شکل یا آسیب دیده نیست.

2.2 درب و محدوده درب

A درب کابینت از یک ساختار درب عمودی استفاده می کند.

B دستگاه محدوده درب زمانی که درب در حالت "باز" است، تابع محدوده ای دارد.

ج دستگاه محدودیت در هنگام باز کردن درب به طور خودکار تابع محدودیت را فعال می کند و هنگام بسته شدن درب به صورت دستی تابع محدودیت را لغو می کند.

D هنگامی که درب کاملا باز است، زاویه باز شدن حداکثر بیشتر از 110 است.

E درب و دستگاه محدوده درب در حالت خوبی بدون فرسایش بیش از حد پس از 1000 بار باز کردن/بستن مکرر هستند.

F دستگاه مرزی درب می تواند تحمل بار استاتیک ناشی از باز کردن و بسته شدن درب ایجاد شده توسط 22 متر در ثانیه باد در حالت مرزی، بدون آسیب مکانیکی یا خرابی عملکرد.

5طراحی پنجره تهویه و صفحه فیلتر

1یک شبکه از فولاد ضد زنگ با ضخامت 1 میلی متر و مشخصات 16 شبکه در خروجی هوای پنجره تهویه جوش داده می شود.که عملکردش جلوگیری از حمله حشرات و حیوانات ناسازگار استدر داخل ورودی هوا پنجره تهویه یک قطعه ضد زنگ و ضد گرد و غبار وجود دارد.قطعات ضد گرد و غبار یک فیلتر با ضخامت 10 میلی متر و مشخصات 30 ppi است. شبکه فیلتر همراه با شبکه پشتیبان پیچیده شده است و فیلتر در قاب صفحه آلومینیوم ثابت شده است. کل مجموعه شبکه ضد گرد و غبار طراحی ماژولار را برای نگهداری آسان اتخاذ می کند.

2. خروجی هوا از فن بر روی مجموعه پنل درب طراحی شده است. خروجی هوا از فن و کابینت به عنوان لوله با زاویه عمودی 35 درجه طراحی شده اند.آب باران در امتداد لوله ها به سمت پایین جریان دارددر عین حال، یک ساختار ثانویه در خروجی هوا برای جلوگیری از جریان آب باران به ساختار وجود دارد.

6طراحی سیم کشی و حفاظت از زمین

طراحی سیم کشی

(1) تغذیه کننده و سایر کابل های خارجی باید در پایین هدایت شوند.

(2) سیم کشی داخلی بین کابینت های استاندارد متعدد، حالت سیم کشی پایه را در خارج از کابینت اتخاذ می کند.

(3) خط AC، خط DC، خط سیگنال و سیم زمین باید به صورت جداگانه هدایت و متصل شوند.

(4) قسمت پایین کابینت با یک سوراخ سیم عبور و یک حلقه لاستیکی سیم عبور طراحی شده است.ستون کابینت با یک سوراخ سیم عبور طراحی شده است و باز شدن بدون burr رنگی شده است.

حفاظت از غبار

1. کابینت مجهز به میله زمین است، که از میله مس با پوشش ضد خوردگی ساخته شده است، با یک منطقه برش 50mm2،و 10 سوراخ پیچ اتصال با اندازه مناسب و پیچ های مربوطه رزرو شده است;
2. قطعات فلزی کابینت به یکدیگر متصل شده و به میله زمین گیری متصل شده اند. مقاومت اتصال بین هر دو نقطه کمتر از 0.1 Ω است.
3. زمین محافظ سایر تجهیزات در کابینت به میله زمین متصل می شود.
4. تمام سیم های زمین گیری در کابینت استفاده از کابل زرد سبز استاندارد ملی، و سیم هسته مس با یک منطقه برش 4mm2
5. نقطه اتصال زمین گیری دارای نشانه های زمین گیری روشن است.
6. کابینت باید به سیستم زمین گذاری بیرونی متصل شود تا امنیت زمین گذاری کابینت و تجهیزات داخل کابینت تضمین شود.و مطابق با مقررات مربوط به مشخصات فنی QB-W-011-2007 برای حفاظت از صاعقه و زمین گیری برای ایستگاه پایه.

طراحی ضد سرقت

طراحی ضد سرقت قفل درب

مقاومت در برابر خرابکاری قفل ضد سرقت باید با الزامات کلاس B در GA/T 73-1994 مطابقت داشته باشد.، همانطور که در شکل نشان داده شده است.

قفل ضد سرقت و قاب درب از ساختار سه نقطه ای ضد سرقت استفاده می کنند.

قفل کردن اتصال

• اتصال رشته ای با دستگاه ضد گشایش به عنوان اتصال ساختاری و حمل استفاده می شود. بولت های لنگر برای تثبیت بدن کابینت بولت های گالوانیزه شده گرم هستند.اتصال محکم است و هیچ اتصال گمشده یا اتصال مجازی وجود ندارد;
• نایت ها یا مغز های نایت باید به ترتیب ترتیب داده شوند و نباید سر کج، سر ترک خورده و شل باشد. سطح نایت کردن خمیده، تغییر شکل یا آسیب دیده نباشد.
• محور در حالت محور داخلی را اتخاذ می کند.

رنگ پوشش

رنگ پوشش سطحی کابینت خاکستری سفید است (RAL7035) اگر ساخت شهری دارای نیازهای ویژه باشد، رنگ مورد نیاز ساخت شهری نیز می تواند استفاده شود.پوشش با الزامات GB/T 3181-2008 مطابقت دارد.

7ویژگی های اصلی

• جعبه دارای ویژگی های پیشگیری از گرد و غبار، حفاظت از آفتاب، حفاظت از باران و غیره است و به طور کامل به محیط بیرون سازگار است.
• کابینت تجهیزات دارای تهویه مطبوع برای تبعید گرما است (مبادله گرما نیز می تواند به عنوان تجهیزات تبعید گرما انتخاب شود) ، با MTBF ≥ 50000h.
• کابينت مجهز به لوازم روشنايي است.
• طرح کابینت معقول است، و ورود کابل، تثبیت و زمین زدن برای کار و نگهداری آسان است؛ خط برق،خط سیگنال و کابل نوری دارای سوراخ های ورودی مستقل هستندکه با هم تداخل نکنند.
• کابل هاي مورد استفاده در کابينت از مواد ضد شعله ساخته شده اند.

8شاخص های اصلی عملکرد فنی

• 8.1 شرایط کار: دمای محیط: - 40 °C ~ + 70 °Cرطوبت محیط: ≤95% (در 40 °C)فشار جوی: 70KPa ~ 106KPa.
• 8.2 ماده: صفحه گالوانیزه + صفحه ساندویچ
• 8.3 درمان سطحی: تخلیه چربی، حذف زنگ، جلوگیری از زنگ و فسفات (یا گالوانیزه کردن) ، اسپری پلاستیک.
• 8.4 کابینت با وزن ≥ 600 kg
• 8.5 درجه حفاظت کابینت: IP55
• 8.6 ضد شعله: مطابق با الزامات GB5169.7 آزمون A
• 8.7 مقاومت عایق بندی: مقاومت عایق بندی بین دستگاه زمین گیری و فلز کاری جعبه نباید کمتر از 2X104 M Ω/500V (DC) باشد.
• 8.8 ولتاژ مقاوم: ولتاژ مقاوم بین دستگاه زمین گیری و فلزات جعبه نباید کمتر از 3000V (DC) / 1 دقیقه باشد.
• 8.9 مقاومت مکانیکی: هر سطح فشار عمودی > 980N را تحمل می کند و انتهای بیرونی فشار عمودی > 200N را پس از باز کردن درب تحمل می کند.

9نقشه نصب پایین
