کابینت یکپارچه بیرونی با باتری و واحد توزیع برق با سطح حفاظت IP55
جزئیات محصول
کابینت یکپارچه در فضای باز با PDU
,کابینت یکپارچه بیرونی با باتری
,IP55 کابینت یکپارچه بیرونی
کابینت یکپارچه بیرونی با باتری و واحد توزیع برق با سطح حفاظت IP55
پارامترهای فنی برای ET80130221-BA
| پیکربندی | ماده | پارامتر فنی |
| کابینت | مدل | ET80130221-BA |
| سطح حفاظت | IP55 | |
| ابعاد بیرونی | H2210mm × W800mm × D1300mm | |
| ابعاد داخلی | بالا 19 اینچ 33U زیر کابینت باتری 1 لایه | |
| مواد |
فولاد گالوانیزه، ضخامت 1.2 میلی متر، یک دیوار ضخامت قطعات ناقل: 2.0mm |
|
| عایق بندی | 20mm PEF | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | RAL7035 | |
| در | يه در جلوي، يه در پشتي، قفل ضد سرقت سه نقطه اي، قفل پشتيباني | |
| پیچ و تاب | پیچ داخلی | |
| گزینه های نصب | نصب روی کف | |
| راه اندازی کابل | کابل داخل و خارج از پایین کابینت | |
| خنک کننده | تهویه مطبوع 2000W 48VDC | |
| فن 12038 48VDC | ||
| واحد توزیع برق |
صفحه اتصال AC،با دیود سرکوب کننده ولتاژ گذرا (SPD 80KA) برق شبکه و ژنراتورهای دیزل (L1, L2, N, G) 120 ولت Nema 5-15R 2 سوکت 1 شکاف دوگانه 100A 2 جدا کننده تک 64A 3 قطع کننده تک 30A واحد توزیع ولتاژ ورودی: AC 220V (L1, L2, N و G) 60Hz یک فاز (L1, L2, N اتصال به زمین) اتصال ژنراتور برق ولتاژ ورودی: AC 220V (L1, L2, N و G) 60Hz |
|
| سایر محصولات | لامپ LED 48VDC | |
| محیط زیست | دمای کار | -40°C~+55°C (+ اشعه خورشیدی) |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((بدون فشرده سازی) | |
| ارتفاع کاری | 0 تا 4000 متر | |
1.ET80130221-BAمشخصات:
یک کابینت یکپارچه در فضای باز یک دستگاه است که یک باتری و یک واحد توزیع برق (PDU) را برای توزیع و محافظت از برق در محیط بیرونی یکپارچه می کند.
توابع اصلی:
باتری: پشتیبانی از برق را برای دستگاه فراهم می کند تا اطمینان حاصل شود که در صورت قطع برق می تواند برای مدت زمانی کار کند.
واحد توزیع برق (PDU): قدرت را از منبع برق به دستگاه ها یا سیستم ها توزیع می کند و حفاظت از بیش از حد و محافظت از مدار کوتاه را فراهم می کند.
ویژگی ها:
ضد آب و ضد گرد و غبار: معمولاً با درجه IP55 یا IP65 ضد آب و ضد گرد و غبار، با محیط بیرونی خشن سازگار است.
عملکرد تبعید گرما: سیستم تهویه مطبوع / فن یا سایر دستگاه های تبعید گرما برای اطمینان از عملکرد طبیعی دستگاه های داخلی در محیط با دمای بالا.
ظرفیت: می تواند کابینت هایی با ظرفیت های مختلف مانند 18u، 22u، 27u، 32u، 42u و غیره را فراهم کند.
سفارشی سازی: می تواند با توجه به نیازهای کاربر، از جمله اندازه، رنگ، عملکرد و غیره سفارشی شود.
لیست لوازم جانبی
| نه، نه | ماده | مقدار | واحد | مشخصات |
| 1 | کابینت UPS بیرونی | 1 | تنظیم شده |
(1) ابعاد بیرونی: W×D×H 800×1300×2210mm (2) یک محفظه: قسمت بالای محفظه تجهیزات است، قسمت پایین محفظه باتری است. (3) با یک درب جلویی و قفل ویژه برای کابینت بیرونی (قفل پشتیبان) (4) فولاد گالوانیزه، پانل ساندویچ ساختاری، دیواری دوگانه با عایق گرما (5) بین دیواره داخلی و دیواره بیرونی عایق گرمی وجود دارد. |
| 2 |
تهویه مطبوع (تبسیع بخش تجهیزات) |
1 | تنظیم شده | ظرفیت خنک کننده: 2000W؛ منبع برق: DC48V |
| 3 | فن | 1 | تنظیم شده | منبع برق: DC48V |
| 4 | سنسور لامپ ال ای دی | 1 | PC | برای کنترل روشنایی LED استفاده می شود |
| 5 | لامپ LED | 1 | PC | DC48V |
| 6 | واحد توزیع برق | 1 | تنظیم شده |
صفحه اتصال AC،با دیود سرکوب کننده ولتاژ گذرا (SPD 80KA) برق شبکه و ژنراتورهای دیزل (L1, L2, N, G) 120 ولت Nema 5-15R 2 سوکت 1 شکاف دوگانه 100A 2 جدا کننده تک 64A 3 قطع کننده تک 30A واحد توزیع ولتاژ ورودی: AC 220V (L1, L2, N و G) 60Hz یک فاز (L1, L2, N اتصال به زمین) اتصال ژنراتور برق ولتاژ ورودی: AC 220V (L1, L2, N و G) 60Hz |
| 7 | بسته بندی | 1 | تنظیم شده | جعبه چوبی |
2. ویژگی
(1) کابینت ضد گرد و غبار، ضد آفتاب و ضد باران است که در محیط بیرون استفاده می شود.
(2) خنک کننده کابینت: تهویه مطبوع.
(3) طرح کابینت منطقی است که دسترسی به کابل، تثبیت و زمین گذاری را تسهیل می کند.
(4) تمام کابل های مورد استفاده در کابینت از مواد ضد شعله ساخته شده اند.
(5) کابینت شامل میله زمین
3درخواست ها
کابینت برق بیرونی ET80130221-BA برای نگه داشتن سیستم برق مخابراتی و باتری است که عمدتاً در ایستگاه پایه ارتباطات بی سیم مانند سیستم 4G استفاده می شود.خدمات ارتباطات/شبکه ای یکپارچه، ایستگاه اتصال دسترسی / انتقال ، ارتباطات اضطراری / انتقال ، و غیره
4. نمودار ابعاد

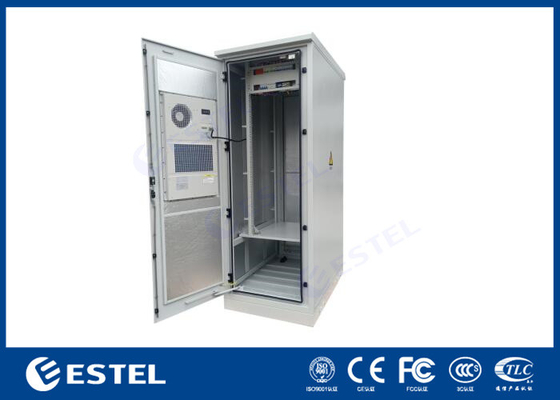

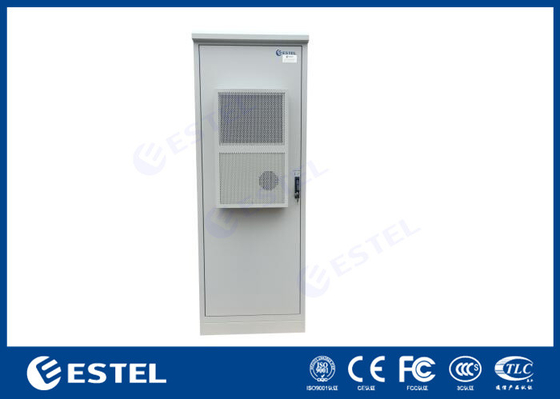

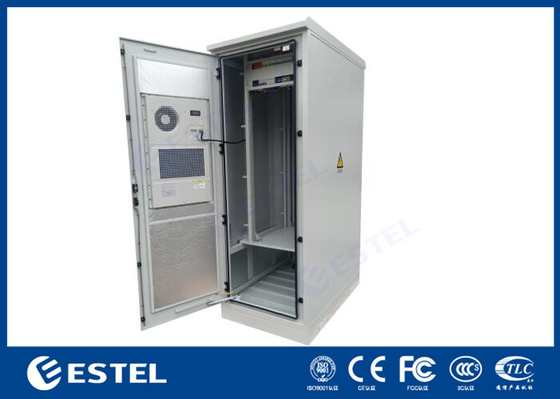

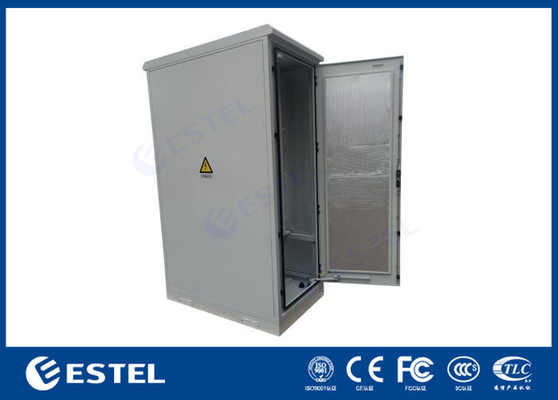

5عکس کابینت
-
