جزئیات محصول:
پرداخت:
|
| نام: | Rack Mount Telecom Rectifier | مدل: | EVCSE48200 |
|---|---|---|---|
| کنترل کننده: | ارتباطات اترنت، SNMP، ModBus و RS485 | حالت نصب: | رک 19 اینچی |
| ظرفیت کامل: | 23.2 کیلووات | ولتاژ خروجی: | -48VDC (-42 تا -58VDC) |
| مدول: | قابل تعویض داغ | مدیریت باتری: | حمایت |
| برجسته کردن: | 220Vac 19 اینچ اصلاح کننده,ماژول 19 اینچی قابل تعویض گرم,23.2KW سیستم برق,Hot-swappable Module 19-Inch Rectifier,23.2KW Power Supply System |
||
1اطلاعات سیستم برق مخابراتی:
| محل منشأ: شنژن، چین (زمین اصلی) | واحد فاز 220Vac |
| نام تجاری: ESTEL | 48V ((40 ~ 58Vdc تنظیم می شود) |
| شماره مدل: EVCSE48200 | قدرت خروجی: 23.2KW |
| نام محصول: سیستم برق AC/DC | فرکانس ورودی:50/60Hz±10% |
| گواهینامه: ISO9001، CE، 3C، FCC، TLC | جریان خروجی:50-400A |
| کاربرد: دستگاه انتقال، ایستگاه زمینی ارتباطات ماهواره ای | فاکتور قدرت: ≥0.99 |
| وزن: 15 کيلوگرم | تقسیم جریان در موازی: ≤±3٪ |
| ورودی باتری: 100A*2 | دقت ثبات ولتاژ: ≤±0.6% |
| بار خروجی: (10-63)A*10 | کارایی: ≥91% |
2شرح سیستم اصلاح کننده
EVCSE48400 شامل ماژول کنترل VSM-B ، ماژول تنظیم کننده VRM48 و غیره است. و یک واحد توزیع AC-DC وجود دارد. ظرفیت آن می تواند به 48V / 50A ~ 400A با ترکیب قفسه ها با تنظیم کننده ها برسد.
1) ماژول اصلاح کننده فناوری جبران عامل قدرت فعال را اتخاذ می کند و مقدار عامل قدرت به 0 می رسد.99.
2) محدوده کار عادی ولتاژ ورودی AC تا 90 ̊290 ولت، تک فاز، (323 ولت ~ 480 ولت ac، 3 فاز) گسترده است.
3) ماژول اصلاح کننده از فناوری سوئیچ نرم پل کامل استفاده می کند و کارایی آن تا 96٪ است.
4) مدیریت باتری هوشمند. عملکردهای خاموش کردن بار و محافظت از ولتاژ پایین باتری (LVLD + LVBD) و خاموش کردن قدرت ثانویه (اسویچ قدرت ثانویه) وجود دارد.که می تواند عملکردهایی مانند جبران دما را درک کند، تعادل خودکار و کنترل بار شناور، تنظیم ولتاژ خودکار، محاسبه ظرفیت باتری و آزمایش آنلاین باتری.
5) ماژول اصلاح کننده فناوری غیر آسیب پذیر گرم-تبادل پذیر، پلاگ و بازی را اتخاذ می کند و زمان تعویض کمتر از 1 دقیقه است.
6) طراحی شبکه ای، ارائه رابط های ارتباطی متعدد (مانند RS485، تماس خشک) ، شبکه انعطاف پذیر، نظارت محلی و از راه دور محدود، بدون نظارت.
7) طراحی حفاظت از رعد و برق برای طرف های AC و DC، مناسب برای مناطق طوفان.
8) پشتیبانی از حفاظت از خطا و عملکرد هشدار خطا.
9) عملیات دوستانه و نگهداری می تواند در مقابل دیوار نصب شود و به طور موثر فضای را صرفه جویی کند.
10) تشعشع فوق العاده کم. طراحی تطابق الکترومغناطیسی پیشرفته را اتخاذ کنید.
3ماژول کنترل اصلاح کننده پارامترهای فنی
| ورودی | |
| نرخ پرواز | واحد فاز 220Vac |
| محدوده ولتاژ عملیاتی | 90~300Vac |
| جریان | ≤ 18.5A |
| فرکانس | 50/60 هرتز±10٪ |
| فاکتور قدرت | ≥0.99 |
| تولید | |
| ولتاژ | 48V ((40 ~ 58Vdc تنظیم می شود) |
| جریان | 50A@58 |
| به اشتراک گذاری فعلی در موازی | ≤±3٪ |
| دقت ثبات ولتاژ | ≤±0.6٪ |
| حفاظت | ولتاژ بیش از حد، جریان بیش از حد، مدار کوتاه خروجی و درجه حرارت بیش از حد |
| سایر داده ها | |
| کارایی | ≥92% |
| حالت خنک کننده | خنک کننده فن |
| دمای کار | -10~+55°C |
| درجه کلاس حفاظت | IP20 |
| ولتاژ ریپل | ≤200mVpp |
| نویز فسفومیتریک | ≤2mVrms |
| اثر بار | ≤±0.5٪ |
| زمان بازگرداندن اثر بار | ≤200μs |
| اثر منبع | ≤±0.1% |
| ابعاد (ملی متر) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| وزن | 2.۲ کیلوگرم |
| EMC | |
| انتشار | ورودی AC مطابق با EN50081-1 و EN50081-2؛ خروجی DC مطابق با EN50081-2 |
| مصونیت | با توجه به EN50081-1، EN50081-2 |
| امنیت | مطابق با IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3مدل EVCSE48400 اصول کار
در شرایط عادی، هر پارامتری از ماژول های تنظیم کننده و واحد توزیع تحت کنترل ماژول نظارت است، که مطابق با پارامتر پیش تنظیم شده یا دستورات کاربر کار می کند.اگر خطای برق AC باشدبا تخلیه باتری، ولتاژ پایانی باتری شروع به کاهش می کند. هنگامی که ولتاژ باتری کمتر از 42V ± 0.5V است،ماژول نظارت گزارش باتری تحت سیگنال هشدار ولتاژ و قطع خروجی بار، پس از آن سیستم برق کار را متوقف می کند. هنگامی که منبع برق AC خارجی بهبود می یابد، سیستم به حالت کار عادی خود بازگردد. (همه داده های نظارت بالا مقادیر پیش فرض سیستم هستند که کاربران می توانند از نو تنظیم کنند).
4استفاده از اصلاح کننده
(1) دسترسی به ادغام
(2) سیستم توزیع و گسترش داخلی
(3) ایستگاه تلفن همراه و سیستم پوشش تمدید
(4) WLAN
(5) ایستگاه زمینی ارتباطات ماهواره ای و ایستگاه ارتباطات مایکروویو
(6) اتاق توزیع جریان ضعیف
(7) سایر سیستم های برق بدون وقفه AC/DC
5مامور تحویل ما
کالاها می توانند از طریق دریا، هوایی، حمل و نقل، زمینی، قطار و غیره ارسال شوند.
علاوه بر مامور تحویل بعدی، ما همچنین می توانیم به دنبال مامور تحویل با بهترین قیمت در چین اگر شما نیاز به ما برای شما انجام دهد.

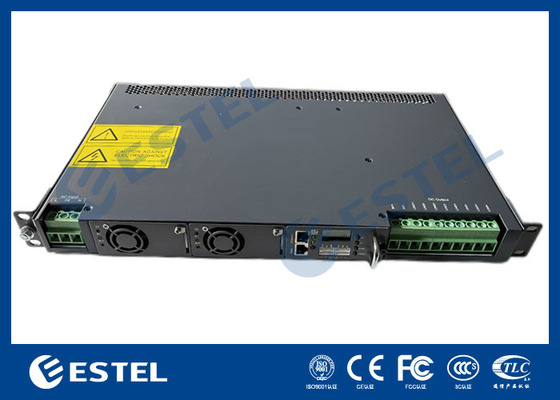

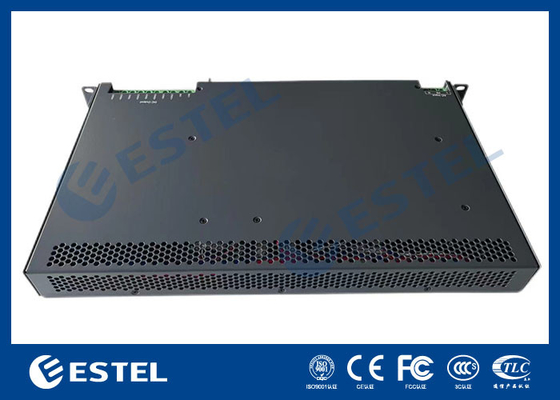

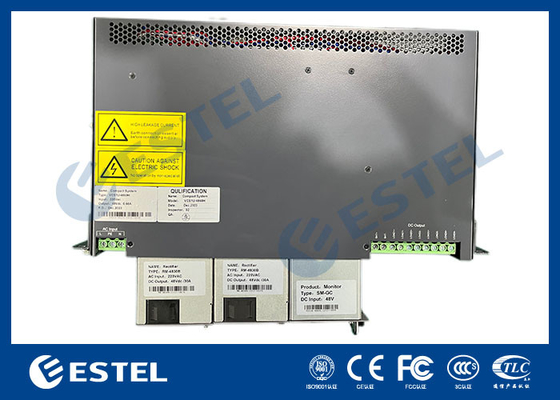

6عکس های محصول:
