کابینت هوشمند بیرونی 40U IP55 فولاد گالوانیزه با تهویه مطبوع 1500 وات
جزئیات محصول
کابینت بیرونی هوشمند فولاد گالوانیزه
,کابینت هوشمند بیرونی 40U
,کابینت بیرونی با تهویه مطبوع
کابینت هوشمند بیرونی 40U IP55 فولاد گالوانیزه با تهویه مطبوع 1500 وات
1مقدمه کوتاه
سری کابینت هوشمند در فضای باز یک پنل ساندویچ فوم با ضخامت 20 میلی متر و مواد ضد آتش EPS را در داخل خود اتخاذ می کند که از یک جعبه خارجی تشکیل شده است.قطعات و لوازم داخلی ورق فلزیجعبه ساختار فشرده، نصب آسان، عملکرد بسیار عالی در مهر و موم، و IP55 در درجه حفاظت است.
کابینت بر اساس عملکرد آن به کابینت تجهیزات، کابینت قدرت و کابینت باتری تقسیم می شود.
کابینت بیرونی یکپارچه برای ایستگاه پایه کابینت تک سطحی و کابینت دو سطحی را اتخاذ می کند. ابعاد کابینت تک سطحی عبارتند از: ابعاد خارجی W x D x H: 900mmx900mmx2100mm
کابینت تجهیزات:این دستگاه عمدتاً با واحد توزیع برق AC، واحد نظارت بر حلقه پویا، فن مستقیم دستی و روشنایی LED یکپارچه شده است.
در و قفل:این عمدتا با واحد توزیع برق AC، واحد نظارت بر حلقه پویا، فن مستقیم کمک کننده و روشنایی LED ادغام شده است.و شکاف بین درها فشرده است. زاویه باز شدن درب > 110 ° است و درب کابینت شامل یک ساختار محدودی است. دستگاه محدودی در هنگام در حالت "باز" دارای یک عملکرد محدودی است.قفل درب یک ساختار سه نقطه ای از میله کش و صفحه قفل را اتخاذ می کند، که ساختارش محکم و ضد سرقتش قویه
2مشخصات کابینت فولاد گالوانس شده 40U:
محفظه هایی که برای استفاده در داخل یا بیرون ساخته شده اند تا درجه ای از حفاظت پرسنل را در برابر دسترسی به قسمت های خطرناک فراهم کنند.
برای فراهم کردن درجه ای از حفاظت از تجهیزات داخل محفظه در برابر ورود اجسام خارجی جامد (زباله های سقوط)
برای ارائه درجه ای از حفاظت در رابطه با اثرات مضر بر تجهیزات ناشی از ورود آب (باران، برف، برف)که از طریق تشکیل یخ خارجی بر روی محفظه آسیب نخواهد دید.
3محوطه بیرونی با پارامترهای فنی تهویه مطبوع:
| ماده | نوع | پارامتر فنی |
| ساختار | ابعاد | ابعاد بیرونی: W×D×H 900×900×2000mm |
| طرح بندی | 1 بخش | |
| روش نصب تجهیزات | 19 ′′ رَک، 40U | |
| در | یک درب جلویی با قفل ضد سرقت سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) | |
| مواد | فولاد گالوانیزه | |
| حفاظت از ورود | IP55 | |
| کنترل دما | خنک کننده | تهویه مطبوع و فن ها |
| نورپردازی | لامپ LED | لامپ های ال ای دی 48 ولت |
| درجه حرارت | درجه حرارت | دمای کار: -40°C ~ +55°C |
| دمای ذخیره سازی: -50°C ~ + 70°C | ||
| دمای حمل: -50°C ~ +70°C | ||
| رطوبت | رطوبت نسبی | 5٪ تا 100٪ |
| فشار | فشار هوا | 62kpa ~ 101kpa (مانند ارتفاع 0m ~ 5000m) |
| شدت تشعشعات | شدت تابش خورشیدی | 1120 × ((1±5%) W/m2 |
4لیست لوازم جانبی محفظه باتری:
| نه، نه | ماده | مقدار | واحد | مشخصات |
| 1 | کابینت باتری بیرونی | 1 | PC | (1) ابعاد بیرونی: W×D×H 900×900×2000mm (2) 19 اینچ، 40U (3) یک درب جلویی و قفل ضد سرقت سه نقطه ای برای کابینت بیرونی (قفل پشتیبان) |
| 2 | تهویه مطبوع | 1 | PC | ظرفیت خنک کننده: 1500KW منبع برق: 48VDC نصب شده روی درب ورودی |
| 3 | فن های تهویه مستقیم کمکی | 2 | PC | DC48V |
| 4 | واحد نظارت بر محیط زیست | 1 | PC | 1U، DC48V، پشتیبانی از ارتباطات SNMP |
| 5 | حسگر آب | 1 | PC | |
| 6 | حسگر دود | 1 | PC | |
| 7 | سنسور درجه حرارت و رطوبت | 1 | PC | اختیاری |
| 8 | سنسور در | 2 | PC | اختیاری |
| 9 | سنسور شوک | 1 | PC | اختیاری |
| 10 | لامپ LED | 2 | PC | DC48V |
| 11 | سوئیچ لامپ LED | 2 | PC | یکی برای کنترل چراغ ال ای دی روشن یا خاموش |
| 12 | واحد توزیع برق | 1 | PC | درجه B ضدبرق AC ورودی: 63A/2P×1؛ AC خروجی: 16A/1P×4 خروجی DC: 16A / 1P × 4 ولتاژ ورودی: 48VDC |
| 13 | بسته بندی | 1 | PC | جعبه چوبی |

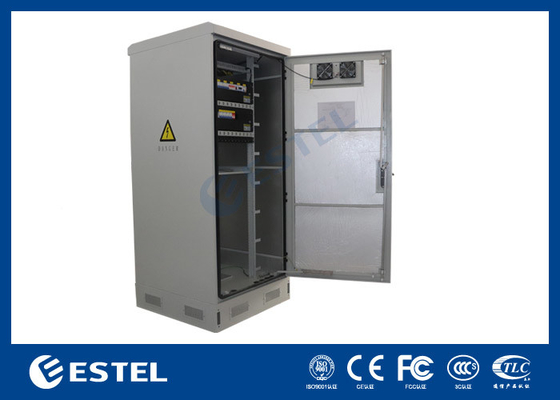

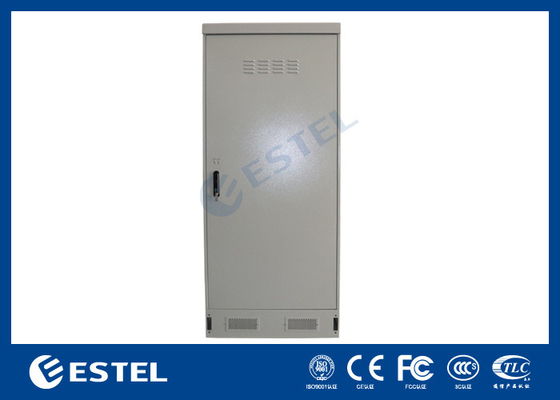

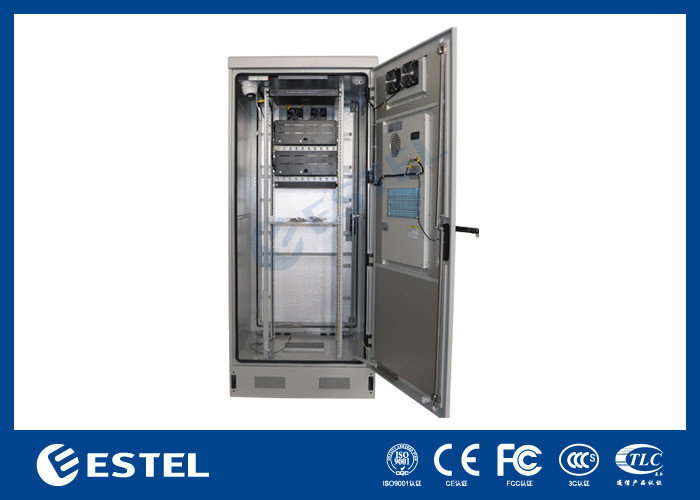

5عکس های ضمیمه:
6ویژگی های اصلی
- جعبه دارای ویژگی های پیشگیری از گرد و غبار، حفاظت از آفتاب، حفاظت از باران و غیره است و به طور کامل به محیط خارج از خانه سازگار است.
- کابینت تجهیزات دارای تهویه مطبوع برای تبعید گرما است (مبادله گرما نیز می تواند به عنوان تجهیزات تبعید گرما انتخاب شود) ، با MTBF ≥ 50000h.
- کابينت مجهز به لوازم روشنايي است.
- طرح کابینت معقول است، و ورود کابل، تثبیت و زمین بندی برای کار و نگهداری آسان است؛ خط برق،خط سیگنال و کابل نوری دارای سوراخ های ورودی مستقل هستندکه با هم تداخل نکنند.
- کابل هاي مورد استفاده در کابينت از مواد ضد شعله ساخته شده اند.
-
