جزئیات محصول:
پرداخت:
|
| نام: | Rack Mount Telecom Rectifier | مدل: | CS1U-4820 |
|---|---|---|---|
| کنترل کننده: | ارتباطات اترنت، SNMP، ModBus و RS485 | حالت نصب: | رک 19 اینچی |
| ظرفیت کامل: | 1080 وات | ولتاژ خروجی: | -48VDC (-42 تا -58VDC) |
| مدول: | قابل تعویض داغ | مدیریت باتری: | حمایت |
| برجسته کردن: | سیستم برق 1080 وات,اصلاح کننده استاندارد 19 اینچی,CS1U-4820 سیستم تامین برق,19-Inch Standard Rectifier,CS1U-4820 Power Supply System |
||
1. استل سیستم برق
این منبع تغذیه یک منبع تغذیه سیستم است که دارای ویژگی ها و توابع زیر است:
1محدوده ورودی ولتاژ وسیع: 100-240 وات، مناسب برای ورودی شبکه AC در سراسر جهان؛
2، این سیستم دارای یک عامل قدرت بالا از 0 است.95: نیاز هارمونیک به محدوده IEC61000-3-2 می رسد.
2001;
3، فشار پایین ورودی، فشار بالا ورودی، فشار بالا ورودی، محدوده جریان خروجی، مدار کوتاه خروجی، عملکرد محافظت از بیش از حد درجه حرارت
4. این سیستم دارای رابط ورودی باتری و مدیریت ولتاژ پایین باتری و عملکرد شارژ.
2ویژگی های ورودی سیستم برق
شماره |
پروژه | الزامات فنی | واحد | ملاحظات |
| 1 | ولتاژ ورودی | 100240 | واک | |
| 2 | محدوده ولتاژ ورودی | ۹۰ ٪ ۲۶۴ | واک | |
| 3 | فرکانس ولتاژ ورودی | ۴۷۶۳ | هرتز | |
| 4 | حداکثر جریان ورودی | ≤18 | A | |
| 6 | جریان ضربه ورودی | ≤80 | A | شروع سرد، ولتاژ ورودی حداکثر |
| 7 | PFC | ≥0.95 | VIN = 220 Vac، بار نامی |
3مشخصات خروجی سیستم برق:
|
|
پروژه |
الزامات فنی |
واحد |
ملاحظات |
|
|
1 |
ولتاژ خروجی |
54±0.5 |
Vdc |
ولتاژ آزمایش زمانی که باتری تمام شود |
|
|
2 |
جریان خروجی |
0 ¢20 |
A |
منبع برق همراه با |
|
|
3 |
فشار ثابت |
±3 |
% |
|
|
|
4 |
باتری |
54±0.5 |
V |
ولتاژ آزمایش برای باتری زمانی که |
|
|
5 |
باتری |
8±0.5 |
A |
آزمایش در حالت جریان ثابت |
|
|
6 |
خطوط خروجی |
≤200 |
mVp-p |
بار نامی، اسیلوسکوپ |
|
|
7 |
کل تولید |
1080 |
W |
منبع برق همراه با |
|
|
8 |
خروجی بوت |
≤6 |
S |
VIN = 220 Vac، بار نامی |
|
|
9 |
زمان خروجی |
≤100 |
mS |
ولتاژ خروجی از 10 درصد افزایش می یابد |
|
|
10 |
تجاوز |
≤5 |
% |
|
|
|
11 |
خروجی |
≥10 |
mS |
VIN: 220 Vac، بار نامی |
|
|
12 |
دین |
ضرب و شتم |
≤5 |
% |
تغییر بار خروجی: 25٪ -50-25٪ |
|
بازیافت |
≤200 |
μS |
|||
|
13 |
دما |
±0.03 |
%/°C |
|
|
|
14 |
تحویل |
90 (قیمت معمولی: 92٪) |
% |
25°C، ورودی 220VAC، بار نامی |
|
3مدل CS1U-4820 اصول کار
در شرایط عادی، هر پارامتری از ماژول های تنظیم کننده و واحد توزیع تحت کنترل ماژول نظارت است که مطابق با پارامتر پیش تنظیم شده یا دستورات کاربر کار می کند.اگر خطای برق AC باشدبا تخلیه باتری، ولتاژ پایانی باتری شروع به کاهش می کند. هنگامی که ولتاژ باتری کمتر از 42V ± 0.5V است،ماژول نظارت گزارش باتری تحت سیگنال هشدار ولتاژ و قطع خروجی بار، پس از آن سیستم برق کار را متوقف می کند. هنگامی که منبع برق AC خارجی بهبود می یابد، سیستم به حالت کار عادی خود بازگردد. (همه داده های نظارت بالا مقادیر پیش فرض سیستم هستند که کاربران می توانند از نو تنظیم کنند).
4استفاده از اصلاح کننده
(1) دسترسی به ادغام
(2) سیستم توزیع و گسترش داخلی
(3) ایستگاه تلفن همراه و سیستم پوشش تمدید
(4) WLAN
(5) ایستگاه زمینی ارتباطات ماهواره ای و ایستگاه ارتباطات مایکروویو
(6) اتاق توزیع جریان ضعیف
(7) سایر سیستم های برق بدون وقفه AC/DC
5مامور تحویل ما
کالاها می توانند از طریق دریا، هوایی، حمل و نقل، زمینی، قطار و غیره ارسال شوند.
علاوه بر مامور تحویل بعدی، ما همچنین می توانیم به دنبال مامور تحویل با بهترین قیمت در چین اگر شما نیاز به ما برای شما انجام دهد.

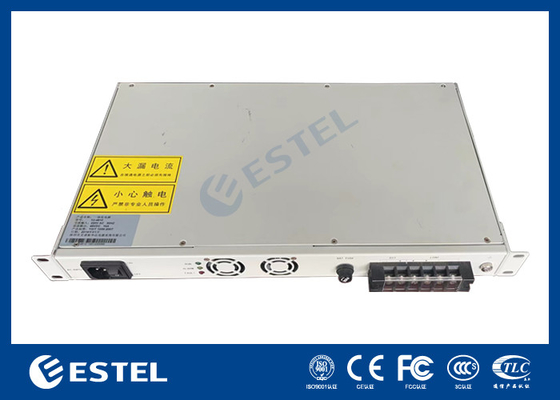

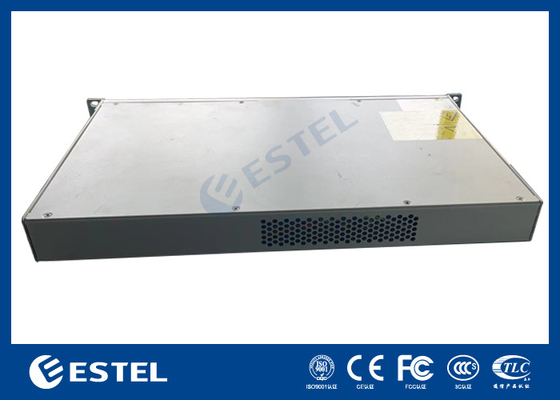

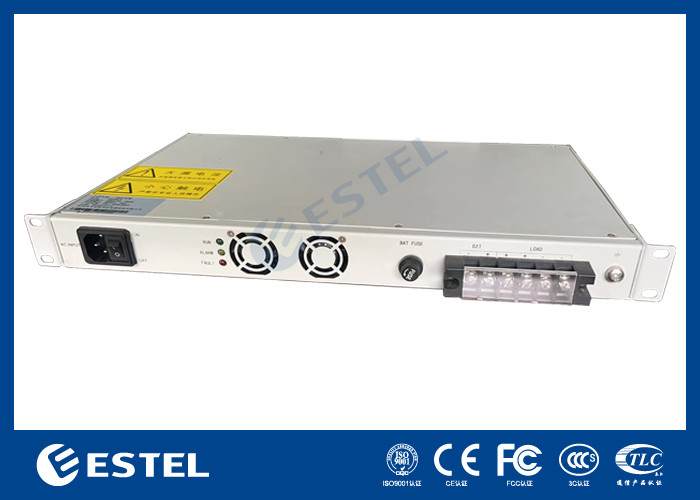

6عکس های محصول:
