32U IP55 کابینت برق یکپارچه در فضای باز با توزیع برق و سیستم نظارت
جزئیات محصول
کابینت برق یکپارچه بیرونی
,کابینت برق با توزیع برق
,کابينت برق با سيستم نظارت
32U IP55 کابینت برق یکپارچه در فضای باز با توزیع برق و سیستم نظارت
پارامترهای فنی کابینت
| پیکربندی | ماده | پارامتر فنی | |
| کابینت | مدل | ET7575175 | |
| سطح حفاظت | IP55 | ||
| ابعاد بیرونی | H1750mm × W750mm × D750mm (ممکن است سفارشی شود) | ||
| ابعاد داخلی | 19 اینچ ریل،32U | ||
| مواد | فولاد گالوانیزه، ضخامت 1.2mm، یک دیوار ضخامت قطعات حامل: 2.0mm | ||
| عایق بندی | PEF (اختیاری) | ||
| پوشش | پوشش پودری پلی استر | ||
| رنگ | RAL7035 | ||
| قفل کن | سیستم قفل سه نقطه ای ضد سرقت | ||
| پیچ و تاب | پیچ داخلی | ||
| گزینه های نصب | نصب روی کف | ||
| راه اندازی کابل | کابل داخل و خارج از پایین کابینت | ||
| نگهداری | يه در جلوي، نگهداري جلوي | ||
| خنک کننده | گزینه ها | دستگاه تهویه مطبوع | فن |
| ظرفیت خنک کننده | 1500 وات | 180CFM | |
| ولتاژ ورودی | 220VAC 50HZ | 48VDC | |
| ارتباطات | RS485 | / | |
| کنترلگر دما | کنترلگر دمای فن 48 ولت | ||
| واحد توزیع برق | درجه B ضدبرق | ||
| ورودی AC | 63A/2P ×1 ((اختیاری) | ||
| خروجی AC | 16A/1P×4 (اختیاری) | ||
| خروجی DC | 16A/1P×4. (اختیاری) | ||
| سنسورها |
1 x حسگر دود 1 x حسگر آب 1 x سنسور دمای و رطوبت 1 x فرستنده درب 1x حسگر لرزش |
||
| سایر محصولات | لامپ LED 48VDC برای روشنایی | ||
| محیط زیست | دمای کار | -40°C ~ +55°C (+ اشعه خورشیدی) | |
| دمای ذخیره سازی | -40°C~+70°C | ||
| رطوبت کاری | ۵٪ تا ۹۵٪ ((بدون فشرده سازی) | ||
| ارتفاع کاری | 0 تا 4000 متر |
||
1.32U کابينت مخابرات مقدمه
کابینت بیرونی به طور گسترده ای در اپراتورهای مخابرات استفاده می شود. سایت های مخابرات تلفن همراه، پناهگاه های کوچک در فضای باز، کابینت های کنترل الکتریکی راه آهن، پلیس الکترونیکی، ایستگاه های پایه ارتباطی،ایستگاه های تشخیص هوای بیرونی، کابینت های کنترل خورشیدی و غیره
2ویژگی های کابینت
محافظت از نفوذ IP55 است، ما می توانیم کابینت IP65 را بر اساس مشتریان واقعی ارائه دهیم.
-از ماده گالوانیزه ی سنگین ساخته شده
درب جلویی از قفل ضد سرقت سه نقطه ای استاندارد استفاده می کند قفل درب یک ساختار قفل سه نقطه ای بالا، وسط و پایین را تشکیل می دهداثر قفل کردن امن و قابل اعتماد است.
-ستانداردي 19 اينچ پايه نصب
-درها با قفل سیستم قفل فولاد قفل شده (پایان PADLOCK)
- آن را در ریشه زمین نصب می شود یا سیستم پایه ستون بالای زمین توسط "فراست دفن"
ورودی کابل از طریق پایه به عنوان استاندارد با ورودی جانبی یا سقف در دسترس بر اساس درخواست است.
3دستورات کابینه
برای کسانی که نیاز به چیزی بیشتر از فقط کابینت استاندارد، این سری نیز می تواند ارائه یک واقعا امنیت از راه حل سفارشی با بسیاری از گزینه های موجود،ارائه یک محیط کنترل شده با آب و هوا برای هر تجهیزات الکترونیکی، پانل های باربری الکتریکی و راه حل های ورود کابل.این یک محیط امن و کنترل آب و هوا را برای هر تجهیزات الکترونیکی فراهم می کند.
این کابینت باتری 1750 میلی متر بلند و 750 میلی متر پهناور و 750 میلی متر عمق دارد. این کابینت بهترین انتخاب برای نیازهای قفسه های بیرونی است.
- جدول 1 انطباق با استاندارد
| استاندارد | توضیحات |
| GB/T 17626.7-1998 | سازگاری الکترومغناطیسی |
| GB47061 | ایمنی لوازم خانگی و لوازم الکتریکی با استفاده مشابه |
| GB47981 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - ذخیره سازی |
| GB47982 | شرایط زیست محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - حمل و نقل |
| GB47983 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - استفاده |

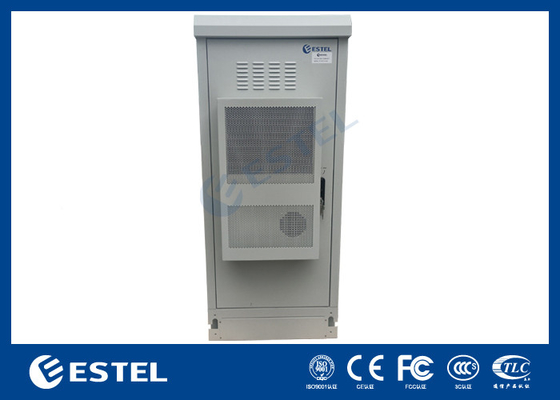

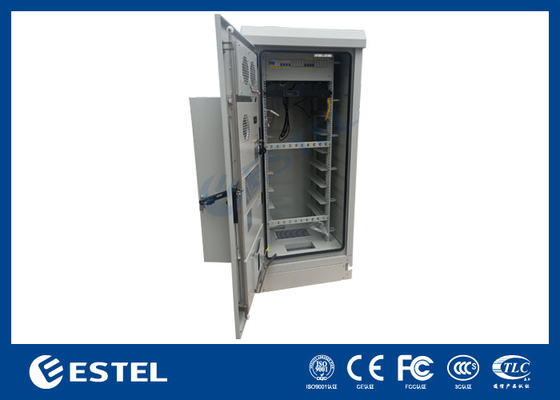

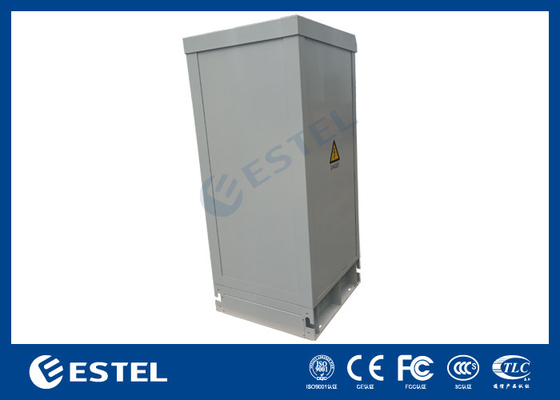

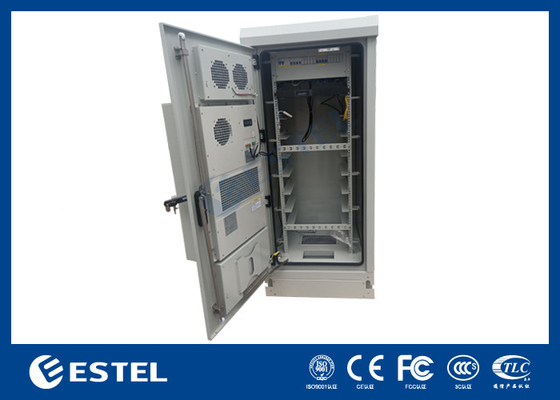

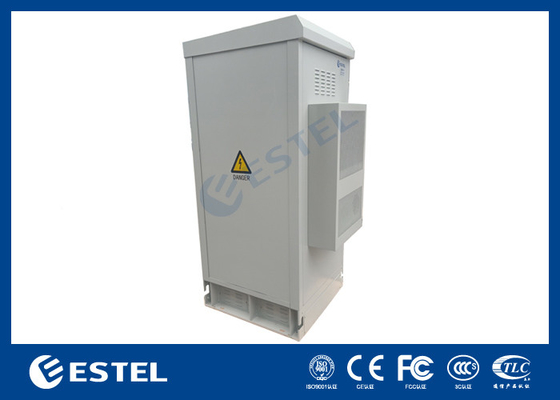

تصاویر کابینت
پارامترهای فناوری تهویه مطبوع
| ماده | نام | واحد | پارامتر |
| ابعاد و نصب | ابعاد شکل بدن (طول*عرض*عمق) | mm | 750*450*200 |
|
ابعاد طرح شامل فلنج ((بالا*عرض*عمق)) |
mm | 784*484*200 | |
| وزن | کیلوگرم | 24 | |
| روش نصب | درب نصب شده | ||
| روش نصب | در فضای باز | ||
| محیط زیست و حفاظت | دمای محیط کاری | °C | -40 تا +55 |
| سر و صدا | dB ((A) | 65 | |
| امید به زندگی | سال ها | >10 | |
| درجه IP | IP55 | ||
| مواد خنک کننده | R134a | ||
| گواهینامه ROHS | آره | ||
| عملکرد | محدوده ولتاژ ورودی | 220±15%VAC~50Hz | |
| ظرفیت خنک کننده ((L35/L35) | W | 1500 | |
| قدرت ورودی یخچال (L35/L35) | W | 580 | |
| جریان خنک کننده نامی (L35/L35) | A | 2.6 | |
| حداکثر جریان خنک کننده | A | 4.6 | |
| ظرفیت حرارتی ((اختیاری) | W | 1000 | |
| حجم هوا در گردش داخلی | m3/h | 320 | |
بسته بندی و حمل
بسته بندی کابینت استفاده از جعبه چوبی بدون دود است که برای صادرات مناسب است. این بسته ضد رطوبت، ضد ضربه و srong برای اطمینان از حمل و نقل امن است.
-
