کابینت داده های بیرونی استاندارد 38U با تهویه مطبوع DC و چرخ آسان برای حرکت
خواص اساسی
محل مبدا:
شنژن، چین (سرزمین اصلی)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC, TLC, IP55
شماره مدل:
ET8010200A-38U
املاک تجاری
حداقل مقدار سفارش:
1 مجموعه
قیمت:
358-2143 usd
شرایط پرداخت:
T/T، L/C، D/A، Western Union، Paypal و غیره
توانایی تامین:
5000 ست در ماه
خلاصه محصول
کابینت داده های بیرونی 38U با تهویه مطبوع DC و چرخ آسان برای حرکت این کابینت 2000 میلی متر بلند و 8000 میلی متر پهناور و 1000 میلی متر عمق دارد. این کابینت بهترین انتخاب برای نیازهای قفسه های بیرونی است. در اینجا مقدمه کوتاه ● ساخت و ساز سنگین در فضای باز ● 38 واحد قفسه (RU) ، ریل استاندارد 19 ● دس...
جزئیات محصول
برجسته کردن:
کابینت داده های بیرونی 38U
,کابینت داده های بیرونی با چرخ
,قفسه داده های بیرونی با تهویه مطبوع
Cabinet External Size:
W×D×H 800×1000×2000 میلی متر
Protection Level:
IP55
Floor Mount:
آره
Color:
خاکستری روشن
Material:
فولاد گالوانیزه تک جداره با عایق
Cabinet Lock:
قفل ضد سرقت سه نقطه (قفل پشتیبانی)
Product Name:
کابینت های فضای باز
Cooling System:
تهویه مطبوع DC48V
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
توضیحات محصول
کابینت داده های بیرونی 38U با تهویه مطبوع DC و چرخ آسان برای حرکت
این کابینت 2000 میلی متر بلند و 8000 میلی متر پهناور و 1000 میلی متر عمق دارد. این کابینت بهترین انتخاب برای نیازهای قفسه های بیرونی است.
در اینجا مقدمه کوتاه
● ساخت و ساز سنگین در فضای باز
● 38 واحد قفسه (RU) ، ریل استاندارد 19
● دسترسی جلو (رسیدن عقب اختیاری)
● سیستم قفل سه نقطه ای ضد سرقت
● پوشش پودری بیرونی، ضد خوردگی
● رنگ استاندارد: خاکستری روشن، RAL7035
● ورودی کابل در پایین کابینت
● میله ی زمین گیری را اضافه کنید
● قفل درب را اضافه کنید
● چهار چرخ را در پایین قرار دهید
● راه حل های خنک کننده اختیاری: تهویه هوا، تهویه هوا، مبادله گرما
در زیر پارامتر فنی است
| پیکربندی | ماده | پارامتر فنی |
| کابینت | مدل | ET8010200A-38U |
| سطح حفاظت | IP55 | |
| ابعاد بیرونی | H2000mm × W800mm × D1000mm | |
| ابعاد داخلی | 19 اينچ، 38 يو | |
| مواد |
فولاد گالوانیزه، ضخامت 1.2 میلی متر، یک دیوار ضخامت قطعات ناقل: 2.0mm |
|
| عایق بندی | PEF | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | RAL7035 | |
| قفل کن | سیستم قفل سه نقطه ای ضد سرقت | |
| پیچ و تاب | پیچ داخلی | |
| گزینه های نصب | نصب روی کف | |
| راه اندازی کابل | کابل داخل و خارج از پایین کابینت | |
| نگهداری | يه در جلوي، يه در پشت | |
| خنک کننده |
AC دستگاه تهویه مطبوع |
1500 ولت 220 ولت 50 هرتز نصب روي در ورودي |
| سایر محصولات | لامپ LED | |
| کلید نگهبان ورودی | ||
| محیط زیست | دمای کار | -40°C~+55°C (+ اشعه خورشیدی) |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((بدون فشرده سازی) | |
| ارتفاع کاری | 0 تا 4000 متر |
|
جدول استاندارد انطباق
| استاندارد | توضیحات |
| GB/T 17626.7-1998 | سازگاری الکترومغناطیسی |
| GB47061 | ایمنی لوازم خانگی و لوازم الکتریکی با استفاده مشابه |
| GB47981 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - ذخیره سازی |
| GB47982 | شرایط زیست محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - حمل و نقل |
| GB47983 | شرایط محیطی موجود در برنامه برای محصولات الکتریکی و الکترونیکی - استفاده |

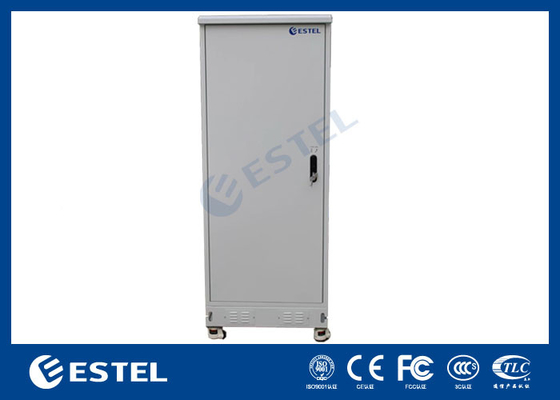

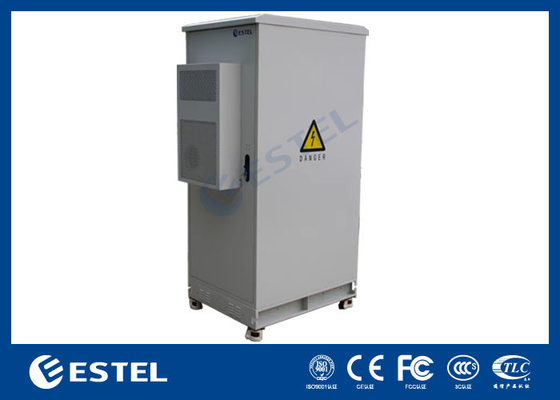

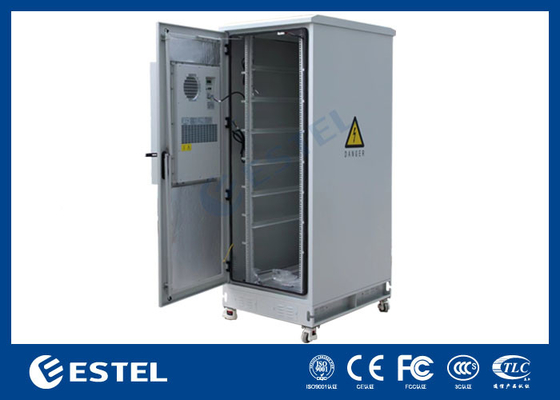

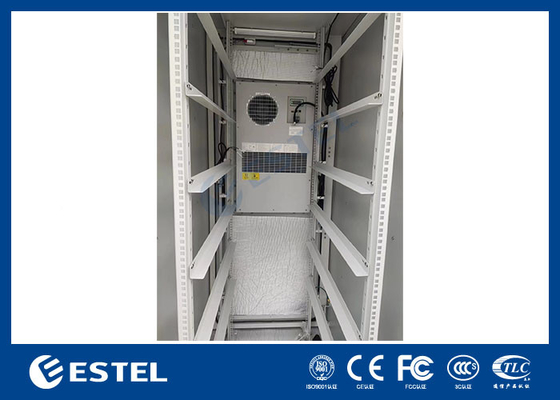

عکس کابینت
طراحی یک کابینت مخابراتی در فضای باز با یک منبع برق در داخل شامل چندین مرحله مهم برای اطمینان از دوام، عملکرد و توانایی مقاومت در برابر شرایط مختلف محیط زیست است.در اینجا یک راهنمای جامع در مورد چگونگی طراحی چنین کابینت:
1مشخصه ها و الزامات
- هدف و استفاده: تعیین کاربرد اصلی کابینت، مانند تجهیزات مخابراتی، منابع برق یا هر دو.
- شرایط محیط زیست: شرایط آب و هوایی، دمای هوا، رطوبت و احتمال قرار گرفتن در معرض گرد و غبار، آب یا عناصر خوردنی را در نظر بگیرید.
- اندازه و ظرفیت: اندازه و ظرفیت مورد نیاز را بر اساس تجهیزات قرار داده شده تعیین کنید.
- مقررات و استانداردها: مطابق با استانداردها و مقررات مربوطه صنعت، مانند رتبه بندی IP برای ضد آب و ضد گرد و غبار.
2. انتخاب مواد و ساخت و ساز
- بدن کابینت: استفاده از فولاد گالوانیزه یا فولاد ضد زنگ برای دوام و مقاومت در برابر خوردگی.
- درها و قفل ها: قفل های ایمن و مقاوم در برابر آب و هوا را در خود قرار دهید.
- سیستم خنک کننده: یک تهویه مطبوع یا فن نصب کنید تا دمای مناسب کار را در کابینت حفظ کنید.اطمینان حاصل شود که برای استفاده در فضای باز و قادر به مدیریت شرایط محیطی انتظار می رود.
- مهر و موم کردن: برای جلوگیری از ورود آب، گرد و غبار و سایر آلاینده ها، از گاسکت ها و مهر و موم استفاده کنید.
3طراحی منبع برق
- منبع برق: در مورد نوع منبع برق (AC / DC) ، ظرفیت آن و اینکه آیا یکپارچه یا جداگانه خواهد بود تصمیم بگیرید.
- سیستم UPS: در نظر بگیرید که یک منبع برق بدون وقفه (UPS) را برای ارائه قدرت پشتیبان در هنگام قطع کار در نظر بگیرید.
- محفظه باتری: یک محفظه باتری امن و تهویه شده در داخل کابینت طراحی کنید. اطمینان حاصل کنید که برای نگهداری و تعویض به راحتی قابل دسترسی است.
- توزیع برق: شامل یک واحد توزیع برق (PDU) برای مدیریت و توزیع برق به دستگاه های مختلف داخل کابینت است.
4طرح و سازمان داخلی
- ریل های نصب: ریل های نصب استاندارد 19 اینچی را برای قرار دادن تجهیزات مخابراتی نصب کنید.
- مدیریت کابل: ارائه سینی های کابل، کلیپ ها و راهنما برای سازماندهی و مسیر کابل ها در داخل کابینت.
- زمین بندی: اطمینان حاصل کنید که کابینت به درستی زمین بندی شده است تا از خطرات الکتریکی محافظت شود.
5حفاظت از محیط زیست
- ضد آب: هدف از درجه بندی IP حداقل IP55 یا بالاتر برای محافظت در برابر ورود آب است.
- ضد گرد و غبار: از فیلترها و مهر و موم ها برای جلوگیری از ورود گرد و غبار و زباله به کابینت استفاده کنید.
- کنترل دما: شامل سنسورهای دما و آلارم برای نظارت و کنترل دمای داخلی.
6ویژگی های ایمنی
- حفاظت از صاعقه: برای محافظت از خود در برابر صاعقه، دستگاه های نگهدارنده صاعقه یا سایر دستگاه های حفاظتی را نصب کنید.
- حفاظت از آتش: استفاده از مواد مقاوم در برابر آتش و استفاده از سیستم های تشخیص و خاموش کردن آتش را در نظر بگیرید.
- برچسب ها و نشانه های هشدار دهنده: برچسب ها و نشانه های هشدار دهنده واضح و قابل مشاهده را برای نشان دادن خطرات احتمالی و دستورالعمل های عملیاتی فراهم کنید.
7تست و اعتباربخشی
- آزمایش محیط زیست: کابینت را در شرایط مختلف محیط زیست قرار دهید تا اطمینان حاصل شود که به همان اندازه که انتظار می رود کار می کند.
- آزمایش عملکرد: آزمایش تمام اجزای و سیستم های داخل کابینت برای تأیید عملکرد و سازگاری آنها.
- آزمایش انطباق: اطمینان از انطباق کابینت با استانداردها و مقررات مربوطه صنعت.
