مدیریت چند سایت کابینت انرژی یکپارچه سیستم PV هیبریدی کابینت برق بیرونی
جزئیات محصول
کابینت انرژی یکپارچه بیرونی
,مدیریت چند سایت کابینت برق در فضای باز
,کابینت برق بیرونی سیستم هایبریدی فولتوی
عملکرد مدیریت چند سایت کابینت انرژی یکپارچه کابینت برق برای ارتقاء جدید
مقدمه کوتاه
منظومه خورشیدی ترکیبی چگونه کار می کند؟
اجزای مختلفی در کار سیستم هیبریدی PV وجود دارد. اجزای درگیر عبارتند از:
پانل های خورشیدی (PV Array) آنها بر روی سقف یا ساختار نصب شده در زمین نصب می شوند تا حداکثر نور خورشید را برای تبدیل انرژی خورشیدی به برق ثابت دریافت کنند.
اینورترها برق ثابت تولید شده توسط پانل های خورشیدی را به برق متناوب تبدیل می کنند که سپس توسط لوازم خانگی استفاده می شود.مایکرو اینورترها، و اینورترهای هیبریدی که همگی با ورودی های خورشیدی و هم باتری سروکار دارند.
باتری ها این باتری ها انرژی خورشیدی اضافی تولید شده را ذخیره می کنند تا پس از غروب خورشید در روزهای کم نور یا در روزهای ابری استفاده شود.این شامل یک سیستم مدیریت باتری است که به نظارت بر شارژ و تخلیه باتری برای بهینه سازی استفاده و طول عمر آن کمک می کند.
اتصال به شبکه زمانی که باتری و انرژی خورشیدی کافی نباشد، اتصال به شبکه کمک می کند تا منبع برق را پشتیبان بگیرد و اجازه می دهد انرژی خورشیدی اضافی به شبکه برگردد.برخی از مناطق وجود دارد که آنها می توانند اعتبار برای صادرات انرژی اضافی به شبکه کسب کنند.
جریان انرژی برای افزایش کارایی جریان انرژی، مدیریت انرژی به نظارت و کنترل جریان آن در سیستم کمک می کند.همچنین دارای تکنولوژی هوشمند است که به ذخیره انرژی در زمان بیشترین تقاضا کمک می کند..
مکانیسم ذخیره سازی ️ شامل استفاده از باتری ها برای صرفه جویی در دسترسی به انرژی خورشیدی تولید شده از طریق پنل های خورشیدی است.وقتی تولید خورشیدی کم می شود باتری ها به تولید برق کمک می کنند تا قطع برق نباشد.
لیست پیکربندی کابینت هیبریدی ما ET8094205H
| لیست پیکربندی کابینت | |
| اندازه بیرونی |
800mm ((W) x940mm ((D) x2050mm ((H) (شامل نمایان کننده های کنترل دمای) |
| منطقه پوشش | 800mm ((W) x700mm ((D) |
| ارتفاع پایه | 150 میلی متر |
| وزن | ≤130kg (به استثنای تجهیزات و باتری) |
| فضای کاربر | 37U |
| مواد |
دیوار:1ورق فولادی گالوانیزه 2 میلی متری در:1ورق فولادی گالوانیزه 5 میلی متری |
| قفل کن | قفل ضد سرقت سه نقطه ای |
| موقعیت سیم کشی | پايين داخل و بيرون |
| سوراخ های سیم کشی | 10xφ36 |
|
درجه حفاظت |
IP55 |
| خنک کننده | |
|
تجهیزات بخش |
حالت: مبادله گرما بهره وری تبعید گرما:200W/K ولتاژ نامی:48VDC قدرت نامی: 520W روي در ورودي نصب شده |
|
بخش باتری |
حالت: کولر هوا DC ظرفیت خنک کننده (L35/L35): 500W ولتاژ نامی: 48VDC مصرف برق (L35/L35):160W بر روی درب عقب نصب شده است |
| واحد نظارت |
نصب 19 اینچ، ارتفاع 1U، ولتاژ ورودی 220VAC/48VDC، پورت ارتباطی: SNMP اتصال با سنسورهای درب/آب/دخان/درجه و رطوبت |
| متر | این کابینت می تواند تجهیزات سه اپراتور مختلف را همزمان مدیریت کند و مصرف انرژی هر دستگاه را از طریق یک متر الکتریکی کنترل کند. |
لیست لوازم:
| نورپردازی | چراغ DC-48VLED |
| حسگر دود | 12VDC |
| سنسور سیلاب | تماس خشک |
|
دما و حسگر رطوبت |
12VDC |
| کنترل دسترسی | تماس خشک |
| محیط زیست | |
| دمای کار | 10°C تا +45°C |
| دمای ذخیره سازی | 40°C تا +75°C |
| رطوبت عملیاتی | ۵ تا ۹۵٪ (غیر فشرده سازی) |
|
ارتفاع |
0 تا 4000 متر (اگر ارتفاع در محدوده از 3000m تا 4000m، حداکثر عملکرد درجه حرارت با افزایش ارتفاع 1 درجه سانتیگراد کاهش می یابد. افزایش 200 متر) |
| اطلاعات مربوط به قفسه داخلی | |
|
تجهیزات بخش |
حالت قفسه: 19 "مساحت مطابق با IEC 60297-3 عمق: 400 میلی متر ارتفاع:20U فاصله موجود در مقابل 19":180mn |
|
بخش باتری |
حالت قفسه: دو گروه پشت سر باتری ارتفاع هر براکت باتری:≥350mm اختیاری: رک 17U19" برای باتری لیتیوم |
ویژگی های اصلی اصلاح کننده:
· محدوده ولتاژ ورودی گسترده:85 تا 290VAC برای راستگر و 120 تا 420VDC برای MPPT
·مصالح کننده، MPPT و کنترل کننده قابل وصل شدن به صورت گرم، نگهداری آنلاین آسان و سریع هستند
·کارایی بالا تا 96٪ برای کاهش هزینه های عملیاتی
·از رابط های ارتباطی اترنت،SNMP،ModBus و RS485 پشتیبانی می کند
| توزیع ورودی | ||
| AC | دی سی | |
| حالت ورودی | 220VAC تک فاز | 120VDC تا 425VDC |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی:۵۰ هرتز/۶۰ هرتز | / |
| ظرفیت ورودی | 63A/2Px1 | 63A/2Px5 |
| سند تکمیلی | 20kA/40kA،8/20μs | |
| توزیع خروجی | ||
| اصلاح کننده | ماژول خورشیدی | |
| ولتاژ خروجی | -42 تا 58VDC، ارزش نامی:-53.5VDC | -42 تا 58VDC، ارزش نامی:-54.5VDC |
| قطعات باتری | 125A/2P | |
| شکافنده های بار | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD DC | 20kA/40kA،8/20μs | |
| ماژول | ||
| ماژول اصلاح کننده | ماژول خورشیدی | |
| ولتاژ ورودی |
85 تا 290VAC، قدرت نامی 220VAC |
120 تا 420VDC با درجه بندی 340VDC |
| کارایی | >96% | >96% |
| قدرت نامی | 3000W ((176 تا 290VAC) | 3000W ((200 تا 425VAC) |
|
دمای کار |
-10°C تا +75°C ((به طور کامل در زیر 55°C) | -10°C تا +75°C (با حداکثر خروجی کمتر از 50°C) |
| کنترل کننده | |
| ورودی سیگنال | 3Al ((۲ درجه حرارت باتری، ۱ درجه حرارت محیط، ۲RS485,7 DI |
| خروجی آژیر | 6 تماس خشک |
| بندر ارتباطات | RS485،SNMP |
| حالت نمایش | صفحه LCD |
| سیستم | |
| ابعاد (WxDxH) | 482x350.6×9U،≤30kg ((بدون ماژول) |
| حالت خنک کننده | خنک سازی طبیعی |
| حالت نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی |
| سطح حفاظت | IP20 |
| محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -40°C تا +75°C |
| رطوبت عملیاتی | ۵ تا ۹۵ درصد ((غیر فشرده سازی) |
|
ارتفاع |
0 تا 4000 متر ((اگر ارتفاع در محدوده 3000 تا 4000 متر باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200 متر 1 درجه سانتی گراد کاهش می یابد) |
*طراحی سفارشی در دسترس است.

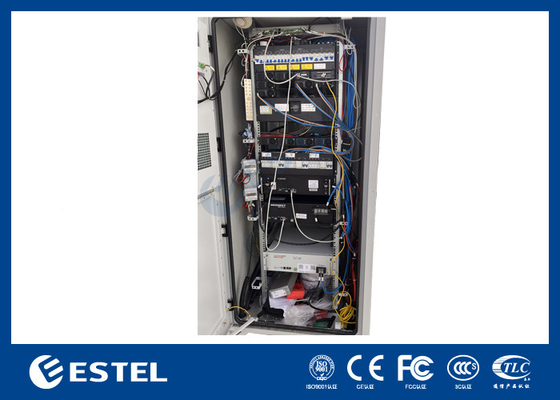

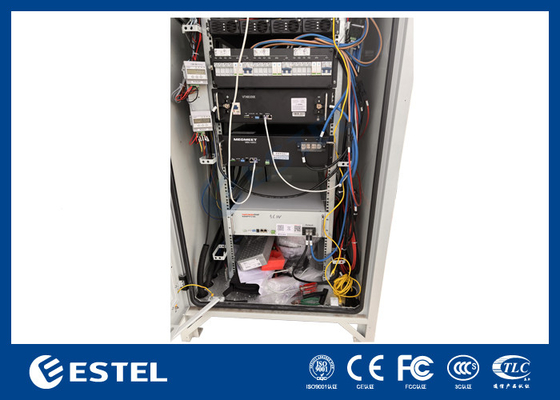

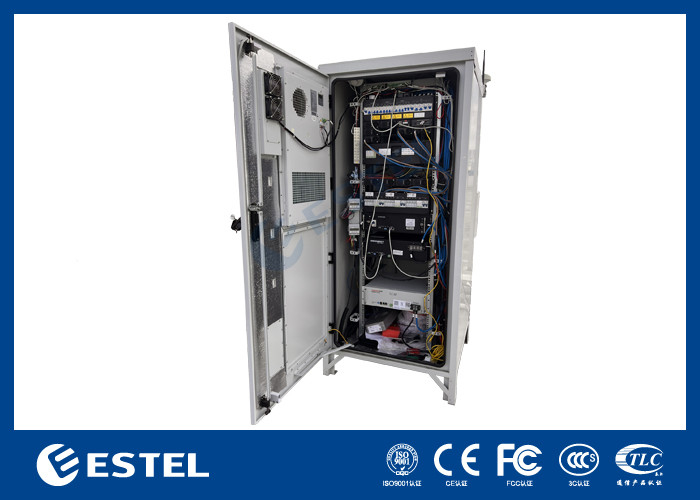

عکس کابینت:

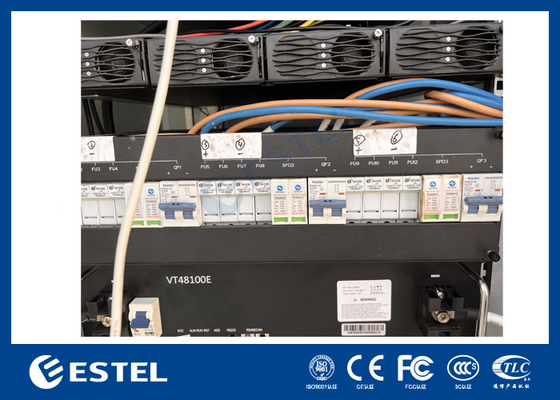

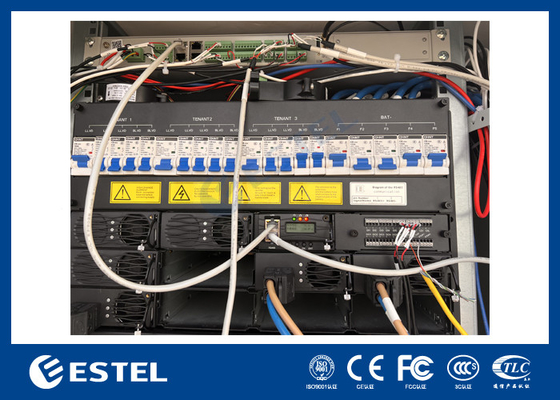

عکس هاي اصلاح کننده:
مزایای سیستم های خورشیدی ترکیبی
-
افزایش امنیت انرژی
با وعده تامین برق مداوم حتی در شرایط آب و هوایی بد یا قطع برق، سیستم های خورشیدی هیبریدی انتخاب خوبی هستند.وقتی که ابر است یا حتی زمانی که شبکه پایین است، نیازی به نگرانی نیست چون شما یک منبع برق بدون وقفه خواهید داشت.
-
صرفه جویی در هزینه ها و بازگشت سرمایه
سیستم های خورشیدی هیبریدی اغلب به عنوان یک سرمایه گذاری یکبار مصرف گفته می شود و این اشتباه نیست. نه تنها شما را از افزایش صورتحساب برق در سال های آینده نجات می دهد بلکهشما مجبور نیستید ثروت خود را برای خرید سوخت صرف کنید زیرا سوخت لازم برای کار کردن این دستگاه ها وجود ندارد.به غیر از این مزایا، ارزش ملک شما نیز افزایش می یابد هنگامی که شما این منابع قابل اعتماد را در محل خود نصب می کنید.اين معامله فقط در درازمدت به نفع شماست.
-
مزایای زیست محیطی
هنگامی که سیستم های خورشیدی ترکیبی را نصب کردید، می توانید با افتخار بگویید که از انرژی پاک و تجدید پذیر استفاده می کنید. نور خورشید پاک ترین منبع انرژی است و برخلاف گاز طبیعی، زغال سنگ یا سوخت هسته ای،استفاده از این، روی دسترسی به آن در سیاره ما تاثیر نمی گذارد.همچنین، آن را به کاهش رد پای کربن و یک منبع پایدار تولید برق است.
آیا آماده هستید که گام بعدی را در انتقال انرژی سبز خود بردارید؟ اجازه دهید کارشناسان ما شما را در انتخاب بهترین راه حل POWRBANK که با نیازهای شما مطابقت دارد راهنمایی کنند:
- مکان هایی را مشخص کنید که ژنراتورهای کمتر از 100 کیلو وات برای مدت طولانی کار می کنند، بیش از یک شیفت.ارزیابی الزامات بار برای تعیین سود یکپارچه سازی یک سیستم ذخیره انرژی باتری (BESS).
- شناسایی مشتریانی که اولویت پایداری را دارند و ابتکارات سبز ایجاد کرده اند. این سازمان ها به ویژه از یکپارچه سازی راه حل های ذخیره سازی انرژی در عملیات خود بهره مند خواهند شد.
- شناسایی سایت ها و پروژه هایی که اولویت کاهش سر و صدا و کاهش آلودگی هوا را دارند.
- برای کمک، راهنمایی و اطلاعات بیشتر با POWR2 تماس بگیرید.تیم ما به راحتی در دسترس است تا به هر گونه پرسشی که ممکن است داشته باشید پاسخ دهد یا یک نقل قول دقیق متناسب با نیازهای خاص شما ارائه دهد.
-
