جزئیات محصول:
پرداخت:
|
| توان خروجی ماژول یکسو کننده: | ۳۰۰۰ وات | ضریب قدرت: | > 0.99 |
|---|---|---|---|
| فرکانس ورودی: | 45 ~ 65 هرتز | Max. حداکثر Rectifier Module Output Current جریان خروجی ماژول یکسو کننده: | 50A |
| شماره های ماژول: | 6 | حداکثر ظرفیت: | 18KW (300A) |
| نوع خروجی: | دی سی | نوع: | یکسو کننده مخابرات، یکسو کننده مخابرات برای سوئیچینگ منبع تغذیه |
| کارایی: | 96% | تضمین: | 1 سال |
| برجسته کردن: | 19 اینچ راک نصب قاب منبع برق,منبع برق 5U Frame,6 منبع برق قاب ماژول اصلاح کننده,5U Height Frame Power Supply,6 Rectifier Module Frame Power Supply |
||
48 ولت پلاگین فریم برق 5U ارتفاع 19 اینچ نصب قفسه با 6 ماژول اصلاح کننده
ET48300-005 ساختمانی
ET48300-005 شامل شش ماژول است:
ماژول اصلاح کنندهx 6
قطعات باتری: 1×125A/1P
دستگاه های شکستن بار
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2
یک سیستم اصلاح کننده جریان متناوب (AC) را به جریان ثابت (DC) تبدیل می کند و قدرت لازم برای شارژ باتری را فراهم می کند.
با تمرکز بر بهبود مستمر کل هزینه مالکیت، اصلاح کننده های ESTEL، همراه با ویژگی های کنترل و نظارت پیشرفته، به کاهش هزینه های سرمایه و عملیاتی کمک می کنند.
سیستم های اصلاح کننده ما دارای چگالی قدرت عالی هستند در حالی که نیازهای فضای و وزن را برآورده می کنند.آنها فضای زیادی برای تجهیزات دیگر باقی می گذارند و در هزینه های بسته بندی و حمل و نقل صرفه جویی می کنند.
علاوه بر این، کارایی بالا آنها مصرف کل انرژی را کاهش می دهد و اثرگاه کربن را کاهش می دهد.
سیستم تغذیه اتصال جاسازی شده (سیستم اصلاح کننده) برای سوئیچ های کوچک کنترل شده توسط برنامه، شبکه های دسترسی، تجهیزات انتقال، ارتباطات تلفن همراه،
ایستگاه های زمینی ارتباطات ماهواره ای، منبع تغذیه ارتباطات مایکروویو، و همچنین می تواند برای منبع تغذیه برای تجهیزات ارتباطی دیگر استفاده شود.
در شرایط عادی، پارامترهای مختلف ماژول تنظیم کننده و واحد توزیع برق توسط ماژول نظارت کنترل می شوند.و طبق پارامترهای پیش تعیین شده یا دستورات کاربر کار می کنند.
در صورت شکست شبکه برق، سیستم در این زمان از باتری تغذیه می شود. هنگامی که باتری تخلیه می شود، ولتاژ پایانی باتری شروع به کاهش می کند.
هنگامی که ولتاژ باتری پایین تر از 46V dc (قیمت هشدار قابل تنظیم است) نقطه هشدار ولتاژ پایین باتری از مانیتور است، ماژول نظارت یک هشدار را گزارش می دهد.
به طور مستقیم خروجی بار را ببندید، کل ماشین کار نمی کند. هنگامی که قدرت شبکه خارجی بازگردد، سیستم به کار عادی خود ادامه می دهد.
ET48300-005 شامل واحد توزیع، ماژول اصلاح کننده، ماژول تبدیل، ماژول نظارت است. استاندارد به عنوان جدول زیر:
| پیکربندی | ماژول اصلاح کننده | یادآوری |
| استاندارد | GB 4943 | برای جزئیات، لطفاً به مشخصات ماژول مراجعه کنید. |
| استاندارد | IEC/EN 62368-1 | |
| استاندارد | EN 55032 کلاس A،GR1089 شماره 4 ،R3-10,R3-11,R3-12 کلاس B گواهی شده توسط آمریکای شمالی | |
| استاندارد | EN300386، CLASSA |
سیستم اصلاح کننده 18KW 48VDC جزئیات سریع:
| مدل | ET48300-005 | |
| سیستم | ابعاد ((ملی متر) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| وزن | ≤ 50kg ((بدون ماژول اصلاح کننده) | |
| حالت خنک کننده | خنک سازی هوایی اجباری | |
| حالت نصب | نصب شده بر روی قفسه 19 اینچی یا داخل کابینت | |
| درجه IP | IP20 | |
| توزیع AC | ولتاژ ورودی | 380VAC سه فاز |
| ظرفیت ورودی | بلوک ترمینال 4 بیت | |
| توزیع DC | ولتاژ خروجی | -42~-58VDC، ارزش نامی: -53.5VDC |
| حداکثر ظرفیت | 18kW ((6x3000W ماژول اصلاح کننده) | |
| قطعات قطعات باتری | 2x125A/1P | |
| دستگاه های شکستن بار |
LLVD:32A/1P×2+40A/1P×2+63A/1P×3 |
|
| SPD DC | 10kA/20kA، 8/20μs ((در داخل طراحی شده) | |
| ماژول اصلاح کننده | ولتاژ ورودی | 85VAC-300VAC، مقدار نامی: 220VAC |
| کارایی | ≥96% | |
| قدرت نامی | ۳۰۰۰ ولت ((۱۷۶ ۰۳۰۰ ولت) | |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| حالت خنک کننده | خنک سازی اجباری با فن | |
| کنترل کننده | ورودی سیگنال | 3 AI ((2 درجه حرارت باتری، 1 درجه حرارت محیط) ،7 DI ((SPD، 6 درجه حرارت عادی) |
| خروجی آژیر | 6 تماس خشک | |
| پورت ارتباطی | RS485/LAN Ethernet/SNMP | |
| حالت نمایش | صفحه LCD | |
| محیط زیست | دمای کار | -40°C تا +65°C |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) | |
| ارتفاع | 0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) | |
ویژگی محصول
1) ماژول اصلاح کننده فناوری جبران عامل قدرت فعال را اتخاذ می کند و مقدار عامل قدرت به 0 می رسد.99.
2) محدوده کار عادی ولتاژ ورودی AC تا 90 ̊290 ولت، تک فاز، (323 ولت ~ 480 ولت ac، 3 فاز) گسترده است.
3) ماژول اصلاح کننده از فناوری سوئیچ نرم پل کامل استفاده می کند و کارایی آن تا 96٪ است.
4) مدیریت باتری هوشمند. عملکردهای خاموش کردن بار و محافظت از ولتاژ پایین باتری (LVLD + LVBD) و خاموش کردن قدرت ثانویه (اسویچ قدرت ثانویه) وجود دارد.
که می تواند توابع مانند جبران دمای، تعادل خودکار و کنترل بار شناور، تنظیم ولتاژ خودکار، محاسبه ظرفیت باتری را تحقق بخشد.و تست باتری آنلاین.
5) ماژول اصلاح کننده فناوری غیر آسیب پذیر گرم-تبادل پذیر، پلاگ و بازی را اتخاذ می کند و زمان تعویض کمتر از 1 دقیقه است.
6) طراحی شبکه ای، ارائه رابط های ارتباطی متعدد (مانند RS485، تماس خشک) ، شبکه انعطاف پذیر، نظارت محلی و از راه دور محدود، بدون نظارت.
7) طراحی حفاظت از رعد و برق برای طرف های AC و DC، مناسب برای مناطق طوفان.
8) پشتیبانی از حفاظت از خطا و عملکرد هشدار خطا.
9) عملیات دوستانه و نگهداری می تواند در مقابل دیوار نصب شود و به طور موثر فضای را صرفه جویی کند.
10) تشعشع فوق العاده کم. طراحی تطابق الکترومغناطیسی پیشرفته را اتخاذ کنید.
ساختار منطق سیستم هیبرید ما

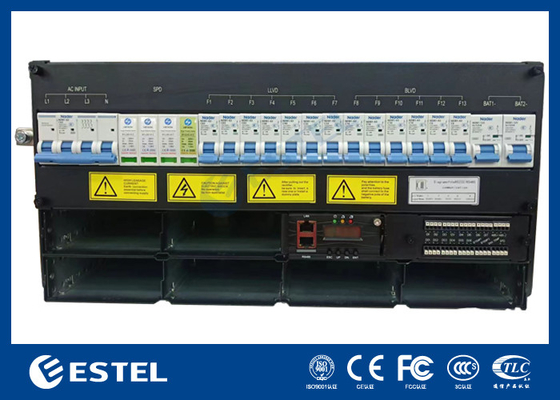

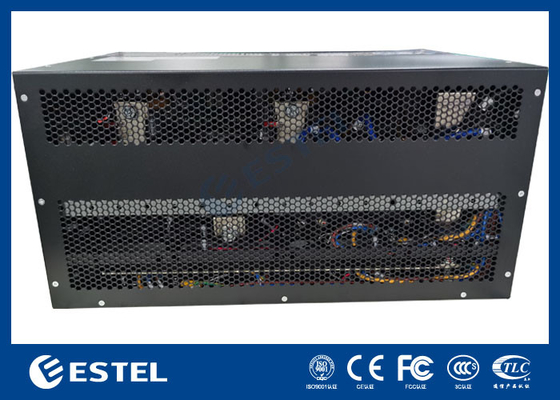

عکس های محصول:
ابعاد ماژول اصلاح کننده به صورت زیر:
| درجه عایق بندی | ||
| پارامتر | استاندارد | یادآوری |
| قدرت عایق بندی ((مدخل AC) | ورودی-خرید: 500Vdc/10mA//1 دقیقه |
هیچ فلاش و یا خرابی. قبل از آزمایش، لوله تخلیه یا دستگاه محافظت از افزایش فشار را خارج کنید، بدون ماژول اصلاح کننده یا ماژول نظارت. خروجی با دو مسیر، پایانی ولتاژ پایین، ولتاژ بالا با عملکرد دور زدن AC، آزمایش نمی شود. |
| محفظه ورودی:3500Vdc/10mA//1min | ||
| محفظه خروجی: 750Vdc/10mA//1min | ||
| قدرت عایق بندی ((دخول DC) | ورودی-خرید: 750Vdc/10mA//1 دقیقه | |
| محفظه ورودی: 750Vdc/10mA//1 دقیقه | ||
| محفظه خروجی: 750Vdc/10mA//1min | ||
| جریان نشت | ≤3.5mA | ورودی 280Vac، خروجی با بار کامل |
| مقاومت عایق بندی | @ اتمسفر عادی، رطوبت نسبی 90٪، ولتاژ تست DC 500V، مقاومت عایق ورودی-خرید، ورودی-زمین، خروجی-زمین نباید کمتر از 10MΩ باشد.خروجی با دو مسیر پایانی ولتاژ پایین، ولتاژ بالا با عملکرد دور زدن AC، مورد آزمایش قرار نمی گیرد. | |
درخواست
(1) دسترسی به ادغام
(2) سیستم توزیع و گسترش داخلی
(3) ایستگاه تلفن همراه و سیستم پوشش تمدید
(4) WLAN
(5) ایستگاه زمینی ارتباطات ماهواره ای و ایستگاه ارتباطات مایکروویو
(6) اتاق توزیع جریان ضعیف
(7) سایر سیستم های برق بدون وقفه AC/DC
