ET48300005 سیستم برق جاسازی شده برای تامین برق بدون وقفه و کابینت بیرونی

سیستم برق جاسازی شده ET48300005 برای منبع تغذیه بدون وقفه و کابینت در فضای باز

ET48300-005 Embedded DC Power System معرفی

منبع تغذیه زیر رک ET48300-005 دارای طراحی جمع و جور ارتفاع 5U است تا نیازهای کاربردی حیاتی انتقال فیبر و مایکروویو، دستگاه های دسترسی و سوئیچ ها را برآورده کند. این سیستم دارای حداکثر ظرفیت انرژی 300 آمپر با AC، باتری و MCB های بار است. کابل ها از جلو با MCB و باسبار قابل دسترسی هستند.

ویژگی های کلیدی

• عرض استاندارد 19 اینچ: سازگاری را برای استفاده گسترده تضمین می کند.
• ارتفاع جمع و جور 5U: صرفه جویی در فضا و کاهش هزینه های نصب.
• عملیات جلو و دسترسی به کابل: جذابیت زیبایی و نگهداری ایمن را ارائه می دهد.
• مدیریت پیشرفته باتری: عمر باتری را افزایش می دهد و پورت های ارتباطی مختلف (RS485، پورت اینترنت، کنتاکت های خشک) را برای شبکه های انعطاف پذیر و نظارت از راه دور ارائه می دهد.
• یکسو کننده و کنترلر قابل تعویض داغ: امکان نگهداری آسان و سریع آنلاین را فراهم می کند.
• محدوده ولتاژ ورودی گسترده (85-300Vac): سازگار با شرایط مختلف شبکه برق.

سناریوهای کاربردی

• ایستگاه های پایه بی سیم
• شبکه های انتقال
• شبکه های ارتباطی برای شرکت ها

مشخصات

توزیع AC

• حالت ورودی: 220VAC تک فاز
• ظرفیت ورودی: 1 × 100A/2P
• فرکانس ورودی: 45 ~ 65 هرتز (مقدار امتیازی: 50 هرتز/60 هرتز)
• AC SPD: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: -43 تا -58VDC (مقدار امتیاز: -53.5VDC)
• حداکثر ظرفیت: 18 کیلو وات
• باتری شکن: 2 × 125 آمپر (1 قطبی)
• لود شکن:
  • LVD: 32 آمپر (1 قطبی) × 2 + 40 آمپر (1 قطبی) × 2 + 63 آمپر (1 قطبی) × 3
  • BLVD: 6A (1 قطبی) × 2 + 10A (1 قطبی) × 2 + 16A (1 قطبی) × 2
• ولتاژ ورودی یکسو کننده: 85 VAC تا 300VAC (مرجع 220VAC)
• کارایی: >96%
• قدرت امتیازی: 3000W (176~300VAC)
• دمای کاری: -40 ℃ تا +75 ℃ ( خروجی کامل زیر 50 ℃ )
• بعد: 106.5 میلی متر (W) × 286 میلی متر (D) × 41.5 میلی متر (1U/H)
• وزن: ≤2 کیلوگرم
• حالت خنک کننده: خنک کننده اجباری
• ضریب قدرت: ≥0.99
• THD: ≤5%

کنترل کننده

• ورودی سیگنال: 4 AI (3 دمای باتری، 1 دمای محیط)، 7 DI (SPD، 6 DI مشترک)
• خروجی آلارم: 6 کنتاکت خشک
• پورت ارتباطی: RS485، SNMP
• حالت نمایش: LCD

محیط زیست

• دمای عملیاتی: -40 ℃ تا +75 ℃ ( خروجی کامل زیر 50 ℃ )
• دمای ذخیره سازی: -40 ℃ تا +70 ℃
• رطوبت عملیاتی: 5% تا 95% (غیر متراکم)
• ارتفاع: 0 تا 3000 متر (برای ارتفاعات بین 2000 متر و 3000 متر، حداکثر دمای عملیاتی به ازای هر 200 متر افزایش در ارتفاع 1 درجه سانتیگراد کاهش می یابد.)

این نمای کلی درک جامعی از سیستم برق DC تعبیه شده ET48300-005 ارائه می دهد که برای قابلیت اطمینان و کارایی در برنامه های مختلف مخابراتی طراحی شده است.

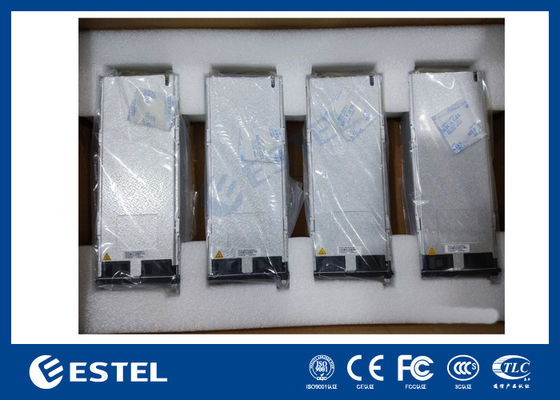

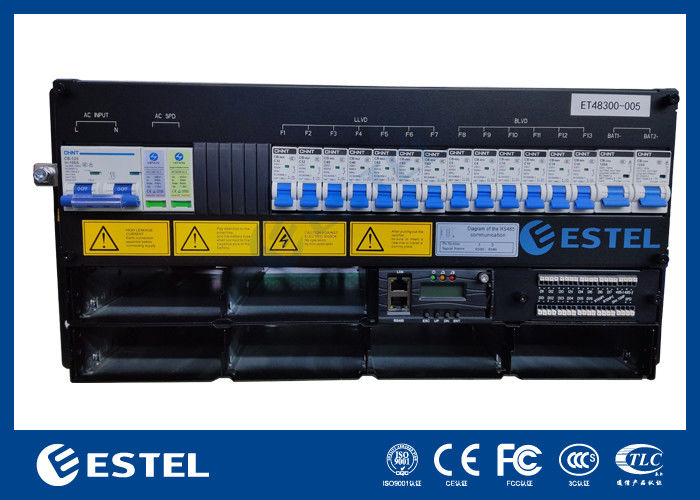

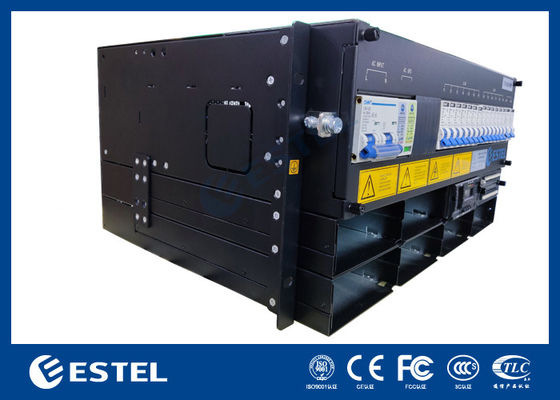

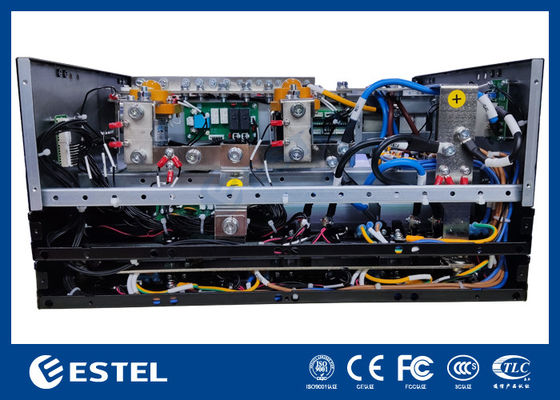

تصاویر سیستم قدرت جاسازی شده ET48300-005:
