سیستم اصلاح کننده مخابراتی گرم 8U برای کابینت داخلی با طیف گسترده ای از ولتاژ ورودی 85-300Vac
جزئیات محصول
واحد سیستم تامین برق
,سیستم اصلاح کننده برای مخابرات
,سیستم اصلاح کننده ارتفاع 6U
سیستم اصلاح کننده مخابراتی گرم 8U برای کابینت داخلی با طیف گسترده ای از ولتاژ ورودی 85-300Vac
1. خلاصه
ET48300-001 منبع برق فرعی با طراحی ارتفاع 8U می تواند نیازهای کاربردی حیاتی انتقال فیبر و مایکروویو، دستگاه دسترسی و سوئیچ را برآورده کند. حداکثر قدرت سیستم 18KW است،با AC / باتری / بار MCB.
2ویژگی های کلیدی
2.1 عرض استاندارد 19 اینچ که دارای مزیت استفاده گسترده است.
2.2 مدیریت کامل باتری، طول عمر باتری را طولانی می کند و پورت های ارتباطی مختلف، RS485، پورت اینترنت، تماس های خشک و غیره را فراهم می کند.که امکان ایجاد شبکه های انعطاف پذیر و نظارت از راه دور را فراهم می کند;
2.3 اصلاح کننده و کنترل کننده قابل وصل کردن گرم هستند و نگهداری آنلاین آسان و سریع است.
2.4 طیف گسترده ای از ولتاژ ورودی ((85-300Vac) شبکه برق قابل سازگاری است.
3. فهرست پیکربندی کابینت اصلاح کننده مخابرات
| نه | توضیحات | مشخصات | مقدار |
| 1 | کابینت داخلی | (1) ابعاد بیرونی: W×D×H 600×600×2000mm (2) یک محفظه: شامل 42U 19" قفسه (3) با یک درب جلویی ((پلاک آکریلیک) و قفل کابینت (4) مواد: فولاد سرد، یک دیوار (5) از جمله دو فن 48VDC (6) از جمله دو سینی |
1 |
| 2 | سیستم اصلاح کننده |
سیستم: ET48300-001 ((19" ارتفاع 8U)) |
1 |
| 3 | حسگر دود | متصل به ماژول نظارت سیستم اصلاح کننده | 1 |
| 4 | حسگر آب | متصل به ماژول نظارت سیستم اصلاح کننده | 1 |
| 5 | سنسور دما | متصل به ماژول نظارت سیستم اصلاح کننده | 1 |
| 6 | سنسور در | متصل به ماژول نظارت سیستم اصلاح کننده | 1 |
| 7 | بسته بندی | جعبه چوبی | 1 |
4مشخصات فنی اصلاح کننده
| دسته بندی | ET48300-001 | |
| سیستم | ابعاد ((ملی متر) | 482.0(W) *350.0(D) *8U(H) |
| وزن | ≤40kg ((بدون ماژول اصلاح کننده) | |
| حالت خنک کننده | خنک سازی طبیعی | |
| حالت کابل کشی | ورودی بالا و خروجی بالا | |
| حالت نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی | |
| حالت نصب | نصب شده بر روی قفسه 19 اینچی یا داخل کابینت | |
| درجه IP | IP20 | |
| توزیع AC | حالت ورودی | 220VAC ((L1-L2-L3 متصل به طور موازی) |
| ظرفیت ورودی | 63A/4P×1 | |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز | |
| ظرفیت تولید | 32A/1P×6 (فردانه برای هر ماژول صاف کننده) | |
| SPD AC | 20kA/40kA، 8/20μs | |
|
دی سی توزیع
|
ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC |
| حداکثر ظرفیت | 18kW (ماژول اصلاح کننده MR483000HG2B-GS 3KW×6) | |
| قطعات باتری | 125A/1P×2 | |
| سوئیچ بای پاس | 125A/4P×1 | |
| دستگاه های شکستن بار |
LLVD: 63A/1P×2، 125A/1P×2 |
|
| SPD DC | 40kA، 8/20μs | |
| اصلاح کننده | ولتاژ ورودی | 85VAC ≈ 300VAC، با قدرت 220VAC |
| کارایی | ≥96% | |
| قدرت نامی | 3000W ((176~300VAC) | |
| دمای کار | -40°C~+75°C ((به طور کامل در زیر 50°C) | |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| وزن | ≤2kg | |
| حالت خنک کننده | خنک سازی اجباری با فن | |
| فاکتور قدرت | ≥0.99 | |
| THD | ≤5٪ | |
| کنترل کننده | ورودی سیگنال | 4 AI ((3 دمای باتری، 1 دمای محیط) ،7 DI ((SPD، 6 DI مشترک) |
| خروجی آژیر | 4 تماس خشک | |
| پورت ارتباطی | RS485، SNMP | |
| حالت نمایش | صفحه LCD | |
|
محیط زیست
|
دمای کار | -40°C~+75°C ((به طور کامل در زیر 50°C) |
| دمای ذخیره سازی | -40°C~+70°C | |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) | |
| ارتفاع | 0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) | |

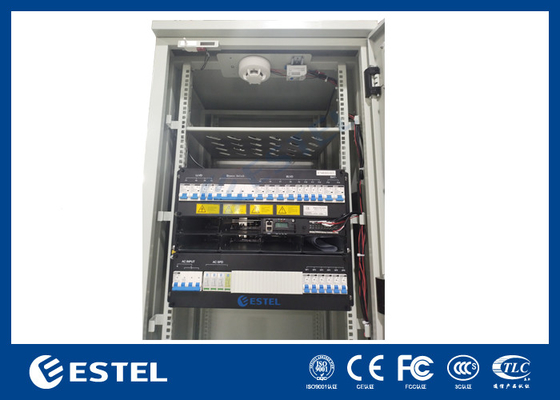

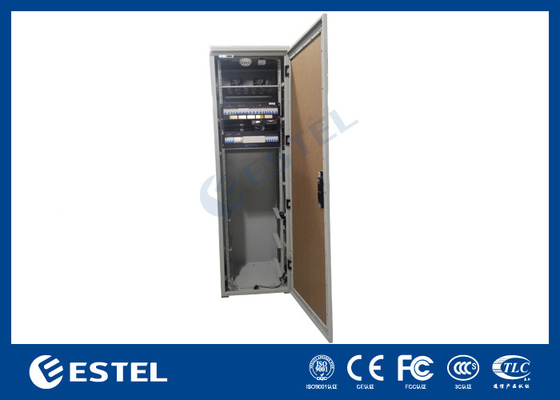

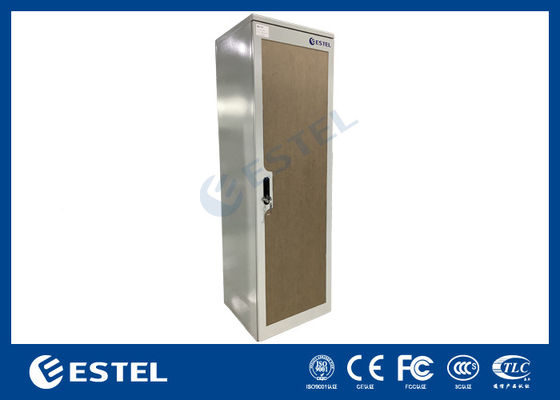

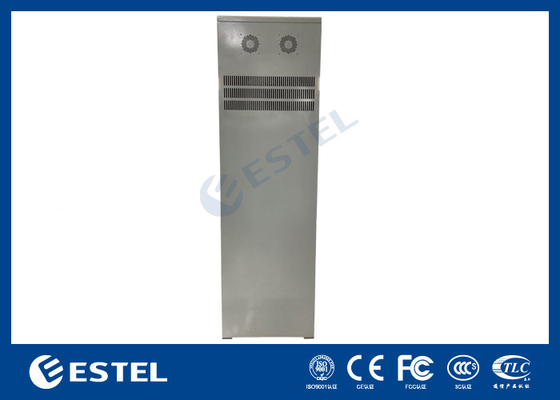

5. عکس های اصلاح کننده
