جزئیات محصول:
پرداخت:
|
| توان خروجی ماژول یکسو کننده: | ۳۰۰۰ وات | ورودی Voltag380VAC یا 120VDC تا 425VDCE: | AC220V یا DC48V |
|---|---|---|---|
| درخواست: | تجهیزات صنعتی | ضریب قدرت: | > 0.99 |
| فرکانس ورودی: | 47 هرتز 63 هرتز | Max. حداکثر Rectifier Module Output Current جریان خروجی ماژول یکسو کننده: | 30A |
| برجسته کردن: | سیستم چند منظوره تامین برق صنعتی,IPUM36K-A5D1219 منبع برق فرعی,0.99 سیستم تامین برق صنعتی,IPUM36K-A5D1219 Sub-rack Power Supply,0.99 Industrial Power Supplies System |
||

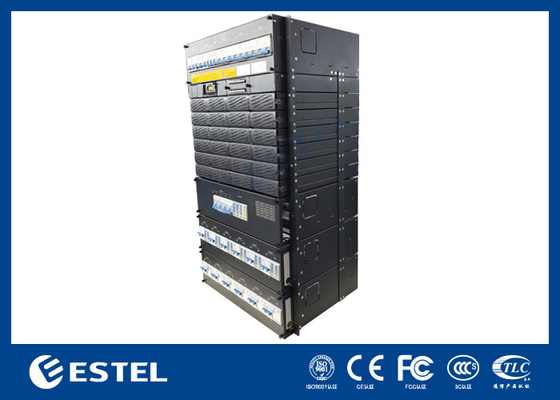

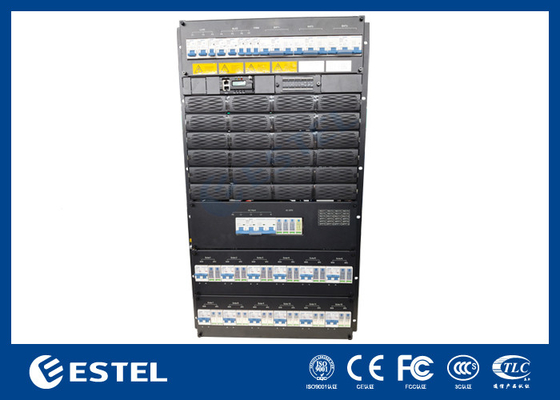

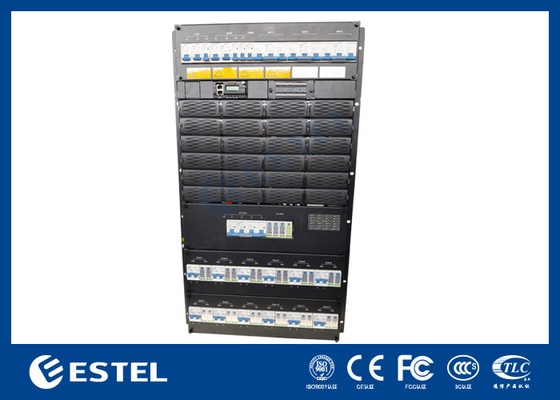

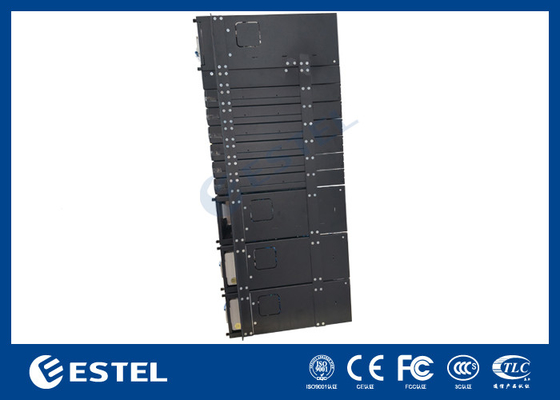

فاکتور قدرت سیستم برق صنعتی چند منظوره >0.99 IPUM36K-A5D1219
IPUM36K-A5D1219منبع برق فرعی، 19U ارتفاع طراحی جمع و جور برای دیدار
نیازهای کاربردی حیاتی از انتقال فیبر و مایکروویو، دسترسی
دستگاه، سوئیچ. حداکثر قدرت سیستم 3000KW است، با AC / باتری / بار
کابل ها به سمت جلو با MCB و بسبار وصل میشن
IPUM36K-A5D1219از واحد توزیع، ماژول اصلاح کننده، ماژول تبدیل، ماژول نظارت تشکیل شده است. پیکربندی اختیاری است، به عنوان جدول زیر:
| پیکربندی | ماژول اصلاح کننده | یادآوری |
| استاندارد | GB 4943 | برای جزئیات، لطفاً به مشخصات ماژول مراجعه کنید. |
| استاندارد | IEC/EN 62368-1 | |
| استاندارد | EN 55032 کلاس A،GR1089 شماره 4 ،R3-10,R3-11,R3-12 کلاس B توسط آمریکای شمالی گواهی شده است | |
| استاندارد | EN300386، CLASSA |
2.IPUM36K-A5D1219ساختمانی
IPUM36K-A5D1219 شامل دو ماژول است:
ماژول اصلاح کننده (MR483000HG2B)
ماژول خورشیدی
قطع کننده های باتری: 3*125A/3P+4*M8 بولت ((BAT-))
دستگاه های شکستن بار
جزئیات سریع:
| محل منشأ: شنژن، چین (زمین اصلی) | ولتاژ ورودی: AC220V یا DC48V |
| نام تجاری: ESTEL | ولتاژ خروجی: AC220V یا DC48V |
| شماره مدل:IPUM36K-A5D1219 | قدرت خروجی ماژول اصلاح کننده: 3000KW |
| نام محصول: منابع برق صنعتی | فرکانس ورودی: 47 هرتز 63 هرتز |
| گواهینامه: ISO9001، CE، 3C، FCC، TLC | حداکثر جریان خروجی ماژول اصلاح کننده: 50A |
| کاربرد: تجهیزات صنعتی | فاکتور قدرت:≥0.99 |
شرایط پرداخت و حمل و نقل:
| حداقل مقدار سفارش: | 1 مجموعه |
| قیمت: | مذاکره |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union |
| قدرت عرضه: | 20،000 مجموعه در ماه |
| زمان تحویل: | ۷ تا ۱۰ روز کاری |
| جزئیات بسته بندی: | کارتونی/کف چوبی |
دو روش عملیاتی:
(1) ورودی AC: ماژول اصلاح کننده راه اندازی پس از روشن شدن AC، خروجی -48Vdc، همزمان باتری را شارژ کنید و ماژول تبدیل را تغذیه کنید، خروجی ماژول تبدیل 220Vac است.
در شرایط عادی، پارامترهای ماژول اصلاح کننده و واحد توزیع تحت کنترل ماژول نظارت هستند و مطابق با پارامترهای پیش تنظیم شده یا دستورات کاربر کار می کنند.اگر خطای برق AC باشد، باتری به سیستم قدرت خواهد داد، و ادامه به خروجی - 48 VDC و 220 vac، با تخلیه باتری، ولتاژ باتری شروع به کاهش، زمانی که ولتاژ کمتر از 43 است.2V + / - 0.5 ولت، ماژول نظارت سیگنال کم ولتاژ باتری را ارسال می کند و خروجی بار را مستقیماً خاموش می کند، پس از آن سیستم برق کار را متوقف می کند.سيستم دوباره به طور معمول کار ميکنه. (همه داده های نظارت بالا مقادیر پیش فرض سیستم هستند و می توانند توسط کاربر تنظیم شوند)
(2) -48V ورودی: هیچ جریان AC یا هیچ AC متصل می شود، دسترسی به برق خارجی -48V به پورت بار -48V، نظارت بر راه اندازی و ماژول تبدیل، 220Vac خروجی.
عملکرد تعویض درجه حرارت به طور پیش فرض روشن است که در صورت لزوم می تواند توسط فرمان کاربر فعال یا غیرفعال شود. دمای کار ≥55°C،قدرت خروجی منبع برق به صورت خطی کاهش می یابد (@65°C، قدرت خروجی 1300W خواهد بود).
مشخصات
ابعاد ماژول اصلاح کننده به صورت زیر:
| درجه عایق بندی | ||
| پارامتر | استاندارد | یادآوری |
| قدرت عایق بندی ((مدخل AC) | ورودی-خرید: 500Vdc/10mA//1 دقیقه |
هیچ فلاش و یا خرابی. قبل از آزمایش، لوله تخلیه یا دستگاه محافظت از افزایش فشار را خارج کنید، بدون ماژول اصلاح کننده یا ماژول نظارت. خروجی با دو مسیر، پایانی ولتاژ پایین، ولتاژ بالا با عملکرد دور زدن AC، آزمایش نمی شود. |
| محفظه ورودی:3500Vdc/10mA//1min | ||
| محفظه خروجی: 750Vdc/10mA//1min | ||
| قدرت عایق بندی ((دخول DC) | ورودی-خرید: 750Vdc/10mA//1 دقیقه | |
| محفظه ورودی: 750Vdc/10mA//1 دقیقه | ||
| محفظه خروجی: 750Vdc/10mA//1min | ||
| جریان نشت | ≤3.5mA | ورودی 280Vac، خروجی با بار کامل |
| مقاومت عایق بندی | @ اتمسفر عادی، رطوبت نسبی 90٪، ولتاژ تست DC 500V، مقاومت عایق ورودی-خرید، ورودی-زمین، خروجی-زمین نباید کمتر از 10MΩ باشد.خروجی با دو مسیر پایانی ولتاژ پایین، ولتاژ بالا با عملکرد دور زدن AC، مورد آزمایش قرار نمی گیرد. | |
| محیط زیست | |||||
| پارامتر | دقیقه ای | -آره. | مکس | واحد | یادآوری |
| محدوده دمای عملیاتی | -5 | 25 | +55 | °C | |
| دمای ذخیره سازی | -40 | +70 | °C | ||
| رطوبت نسبی | 5 | 95 | % | کار طولانی مدت، بدون فشرده سازی | |
| فشار اتمسفر | 70 | 106 | KPa | ||
| ارتفاع | 0 | 3000 | m | ||
| خنک کننده | خنک سازی اجباری، جلو در داخل و عقب خارج؛ فن در پانل جلو قرار می گیرد، با سرعت کنترل شده دمای. | ||||
| سطح ضد آب و گرد و غبار |
منبع برق باید در شرایط زیر به درستی کار کند: تراکم گرد و غبار بیش از 55μm≤3*104 دانه/m3 دانه های گرد و غبار غیر رسانا، غیر الکترومغناطیسی، غیر خوردنی، بدون عملکرد ضد آب هستند. |
||||
7درخواست
(1) دسترسی به ادغام
(2) سیستم توزیع و گسترش داخلی
(3) ایستگاه تلفن همراه و سیستم پوشش تمدید
(4) WLAN
(5) ایستگاه زمینی ارتباطات ماهواره ای و ایستگاه ارتباطات مایکروویو
(6) اتاق توزیع جریان ضعیف
(7) سایر سیستم های برق بدون وقفه AC/DC
(1) دو خروجی:-48Vdc، 220Vac
(2) دو ورودی:-48Vdc، 220Vac
(3) استفاده از فن آوری جبران فاکتور قدرت فعال، فاکتور قدرت > 099
(4) محدوده کار گسترده ولتاژ ورودی AC: 90 ~ 280Vac
(5) طیف گسترده ای از دماهای عملیاتی:-5°C ~ + 55°C
(6) تکنولوژی سوئیچ انجام شده،
(7) مدیریت کامل باتری طول عمر باتری را افزایش می دهد: مدیریت شارژ / تخلیه ، جبران دمای باتری ، حفاظت از ولتاژ پایین.
(8) قابل تعویض گرم
(9) حفاظت از ولتاژ ورودی بالا/کم
(10) محافظت از ولتاژ بالا، محافظت از جریان بالا، محافظت از مدار کوتاه
(11) جاسازی شده / دیوار نصب شده
(12) رابط ارتباطی RS485، RS232
