راه حل یکپارچه با هزینه پایین و قابل تنظیم سیستم برق مخابراتی با انرژی خورشیدی باتری ژنراتور دیزل برای تامین برق سایت مخابراتی بیرونی
جزئیات محصول
سیستم برق مخابراتی با انرژی هیبریدی قابل تنظیم
,برق برق خورشیدی شبکه برق مخابراتی
,باتری ژنراتور دیزل در فضای بیرونی
راه حل یکپارچه قابل تنظیم کم هزینه شبکه برق خورشیدی دیزل ژنراتور باتری هیبریدی مخابراتسیستم تغذیه برای منبع تغذیه سایت مخابراتی در فضای باز
1.مزایا
1) طراحی قابل تنظیم
ارائه خدمات طراحی سفارشی بر اساس نیازهای پروژه مشتری؛
راه حل پروژه خروجی برای حمایت از مشتری برای برنده شدن پروژه های مناقصه.
2) سیستم برق با کیفیت بالا
هزاران مجموعه از سیستم های قدرت ESTEL در عملکرد پایدار در سراسر جهان.
تست دوام کارخانه دوام بالایی نسبت به تجهیزات مارک معروف نشان داد.
3) کم هزینه، قیمت ارزان
طراحی رایگان، پاسخ سریع به مشتریان؛
تجهیزات و اجزای تهیه شده به طور مستقیم از کارخانه، قیمت ارزان تر؛
4) الزامات غیر حداقل مقدار
حداقل مقدار سفارش 1 مجموعه است.
| ورودی مشتری | خروجی ESTEL |
|
|
2. مقدمه

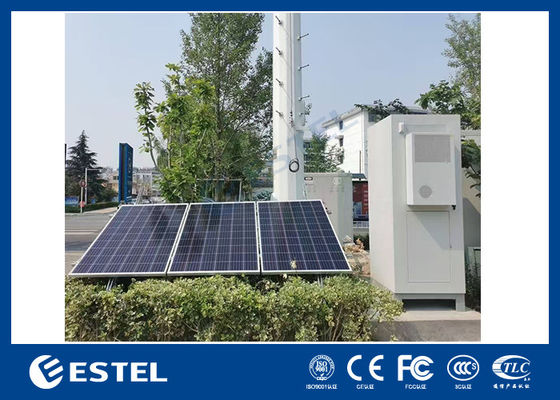

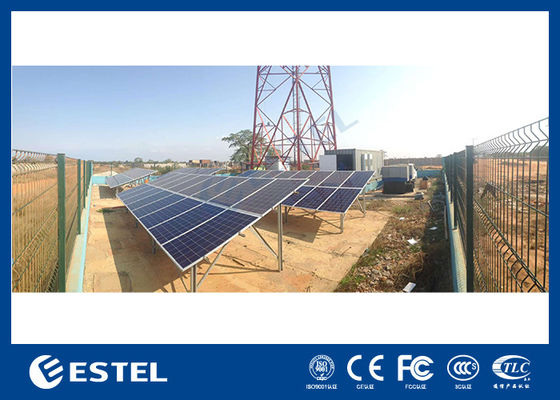

ESTEL Hybrid Energy Telecom Power یک راه حل منبع تغذیه هیبریدی است که از انرژی خورشیدی، دیزل ژنراتور (DG) و برق شبکه به عنوان منابع اصلی برق برای تجهیزات مخابراتی استفاده می کند.
از انرژی پاک و کم هزینه برای ایجاد یک سیستم قدرت قابل اعتماد استفاده می کند، توان با کیفیت بالا را برای خدمات مخابراتی مدرن فراهم می کند و به ارائه دهندگان خدمات مخابراتی کمک می کند تا تجارت خود را در آن مناطق گسترش دهند که برق شبکه ندارند یا منبع تغذیه شبکه ناپایدار دارند.
3. برنامه های کاربردی
- 4G و ایستگاه پایه مخابرات بی سیم
- برنامه شبکه در فضای باز
- ایستگاه سوئیچینگ انتقال
- ارتباط اضطراری
را

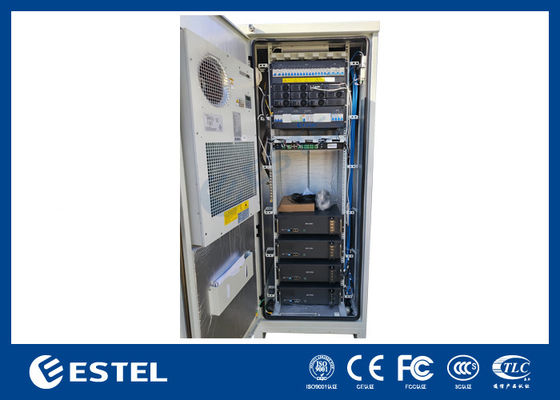

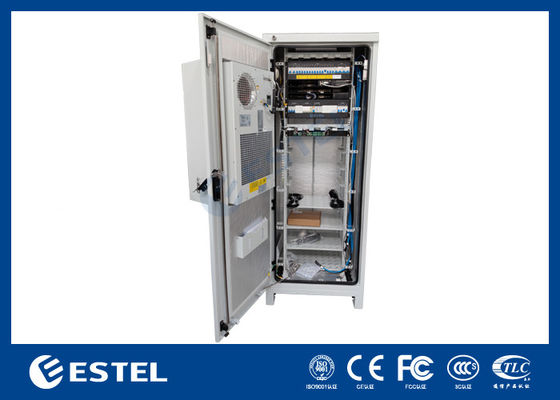

4. سیستم برق مخابراتساختار
از یک کابینت مخابراتی در فضای باز، سیستم برق مخابراتی، سیستم خنک کننده، باتری ها، واحد نظارت بر محیط و سنسورها تشکیل شده است.

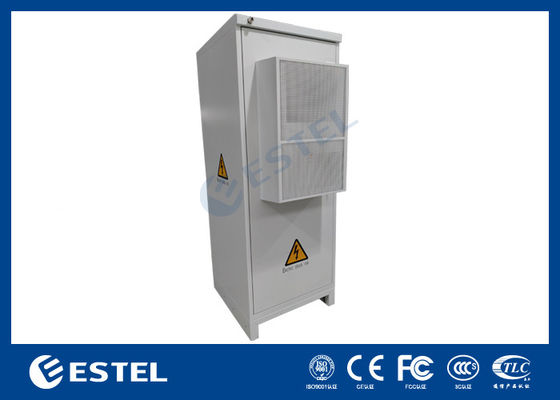

1) محفظه کابینت - ویژگی ها
- کابینت ESTEL برای پشتیبانی از پیکربندی انعطاف پذیر، نصب آسان و توسعه آسان در آینده طراحی شده است. ابعاد و ساختار کابینت را می توان بر اساس نیاز مشتری سفارشی کرد.
- این کابینت با عملکرد قوی ضد گرد و غبار و ضد آب طراحی شده است و برای محیط های بیرونی مناسب و قابل اعتماد است. پایه کابینت را می توان برای سازگاری با محیط در محل مشتری سفارشی کرد.
- کابینت با مسیریابی مناسب کابل طراحی شده است و مجهز به سینی کابل، سیستم اتصال به زمین، درب سه نقطه ای ضد سرقت، لولاهای مخفی درب است که راحتی استفاده و نگهداری و حفاظت ایمن را فراهم می کند.
- راه حل های خنک کننده انعطاف پذیر می تواند توسط کاربر انتخاب شود، خنک کننده اجباری فن، مبدل حرارتی و تهویه مطبوع با کیفیت خوب بر اساس نیاز مشتری در کابینت نصب می شود.
را
| مورد | توضیحات |
| ابعاد خارجی | H2200mm×W750mm×D750mm |
| فضای داخلی | قفسه استاندارد 19 اینچی، فضای 38U |
| مواد | فولاد گالوانیزه |
| عایق | دارای PEF برای عایق حرارتی |
| درب | یک درب جلو، با لولای داخلی توکار |
| قفل کنید | قفل سه نقطه |
| مسیریابی کابل | کابل را از پایین کابینت وارد کنید |
| پوشش | پوشش پودری پلی استر |
| رنگ | RAL7035 |
| درجه IP | IP55 |

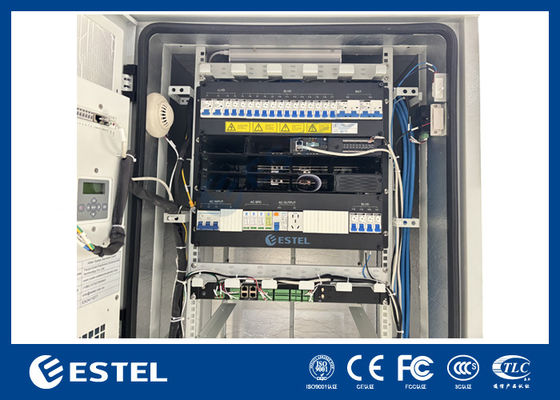

2) سیستم برق مخابرات
| مورد | توضیحات |
| تایپ کنید | قابل نصب در قفسه استاندارد 19 اینچی |
| ارتفاع | 9U |
| ورودی AC |
سه فاز: 200-240 VAC/346-415 VAC تک فاز: 200-240 VAC |
| ورودی MCB | 1×63A/3P |
| SPD ورودی | کلاس C (20KA/40KA) |
| زیرسیستم یکسو کننده | ماژول های یکسو کننده 24 کیلو وات، 6 عدد 4 کیلووات |
| زیر سیستم PV | 9 کیلو وات، 3 عدد ماژول های فتوولتائیک 3 کیلو وات ولتاژ پایین |
| خروجی DC | -53.5VDC، محدوده ولتاژ خروجی: -42 تا -58VDC |
| کنترل کننده | MC2600 |
| MCB را بارگیری کنید |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (نکته: می توان با توجه به نیاز مشتری پیکربندی کرد) |
3) سیستم خنک کننده
| مورد | توضیحات |
| مدل | DC30HDNC1D |
| نام تجاری | Envicool |
| ظرفیت خنک کننده | 2800 وات |
| ظرفیت گرمایشی | 500 وات (اختیاری) |
| مصرف برق | 870 وات |
| ابعاد خارجی | H746mm×W446mm×D300mm (بدون فلنج) |
| منبع تغذیه | -48VDC |
| ارتباط | RS485 |
| نصب و راه اندازی | درب نصب شده |
| سازگار با RoHS | بله |
| درجه IP | IP55 |

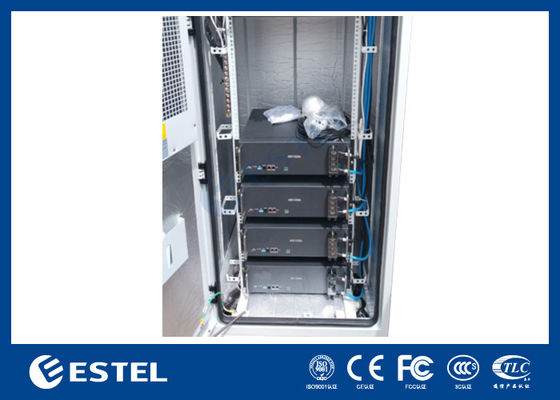

4) باتری ها
ویژگی های باتری LiFePO4 48V100Ah:
- فناوری ایمن لیتیوم آهن فسفات
- ایمن برای استفاده میزان تخلیه خود کم
- عملکرد عالی در دمای بالا
- زمان چرخه بالا و عمر طولانی
- چگالی انرژی بالا و راندمان تبدیل
- سازگار با محیط زیست و بدون فلزات سنگین
- سیستم مدیریت باتری BMS با کارایی بالا
- نصب آسان، کابینت 19 اینچی یا نصب دیواری
را
| منtem | پارامترها |
| مدل | LFELI-48100 |
| ظرفیت نامی (5 ساعت) | 100 آه |
| ولتاژ اسمی | 48 ولت |
| ولتاژ پایان تخلیه | 40.5 ولت |
| شارژ ولتاژ محدود | 54 ولت |
| حداکثر جریان شارژ/تخلیه | 100A |
| وزن | تقریبا 40 کیلوگرم |
| انرژی | 4800 وات ساعت |
| نمایش | دارای نمایشگر LCD |
| حداکثر تعداد اتصال موازی | 15 |
| ابعاد (W*D*H) میلی متر | 442*450*132 |
| زندگی طراحی | 20 سال |
| چرخه زندگی | 6000 چرخه |
| کلاس IP | IP30 |
| مواد مورد | SPCC |
| دمای عملیاتی |
شارژ: 0 تا +45 ℃ تخلیه: -10 تا +55 ℃ ذخیره سازی: -20 تا +60 درجه سانتیگراد |
| ترمینال | M6 |
| Constمیز تخلیه جریان مورچه (آمپر) در دمای 25 درجه سانتیگراد | |||||
|
ولتاژ / زمان |
1 ساعت | 2 ساعت | 3 ساعت | 5 ساعت | ساعت 10 |
| ولتاژ پایان تخلیه 40.5 ولت | 100A | 50A | 33.3A | 20A | 10A |
| جدول تخلیه توان ثابت (وات) در 25 درجه سانتیگراد | |||||
|
ولتاژ / زمان |
1 ساعت | 2 ساعت | 3 ساعت | 5 ساعت | ساعت 10 |
| ولتاژ پایان تخلیه 40.5 ولت | 4800 وات | 2400 وات | 1600 وات | 960 وات | 480 وات |
5) واحد پایش محیط زیست
واحد نظارت بر محیط (FSU) یک دستگاه FSU (واحد نظارت میدانی) کم هزینه با کارایی بالا است که ماژولهای اکتساب داده، پردازش پروتکلهای هوشمند و ماژول ارتباطات را یکپارچه میکند.
به عنوان یک DAC هوشمند (کنترل کننده اکتساب داده) نصب شده در هر ایستگاه مخابراتی یا ایستگاه پایه در سیستم منبع تغذیه و نظارت محیطی، FSU به سنسورهای مختلف برای دریافت دادههای محیطی مختلف و وضعیت دستگاههای غیرهوشمند دسترسی دارد و با دستگاههای هوشمند (از جمله منبع تغذیه مخابراتی، باتری لیتیومی، تهویه مطبوع2/BMS2، نوع 2/BMS2 و غیره) ارتباط برقرار میکند. رابط ارتباطی FSU داده های زیر را در زمان واقعی دریافت می کند و از طریق B-Interface، پروتکل SNMP به مرکز نظارت از راه دور تحویل می دهد.
نظارت بر محیط زیست tنمودار اپولوژیک:
6) حسگرها
طیف گسترده ای از سنسورها را می توان در سیستم برق مخابراتی انرژی هیبریدی ESTEL ادغام کرد تا نظارت و هشدار آنلاین را برای شرایط محیط عملکرد سیستم قدرت فراهم کند.
| سنسور | تابع |
| سنسور مغناطیسی درب | نظارت بر وضعیت باز بودن درب و زنگ هشدار |
| سنسور آب | نظارت بر غوطه ور شدن آب کابینت و زنگ هشدار |
| سنسور دود | نظارت بر دود سوزان و زنگ هشدار |
| سنسور دما و رطوبت | مانیتورینگ و هشدار دما و رطوبت |
| سنسور سطح روغن | نظارت بر سطح سوخت و هشدار |
-
