ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW

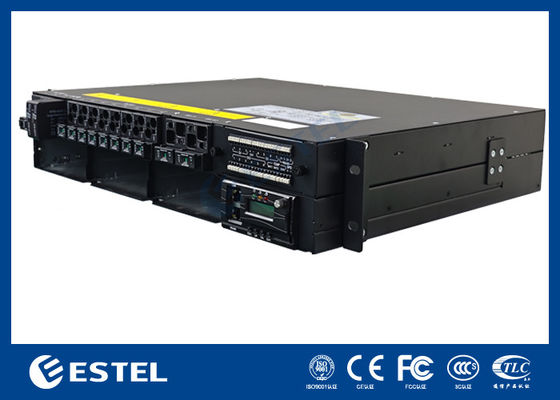

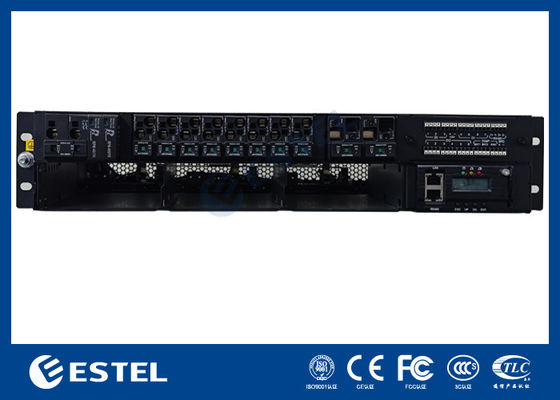

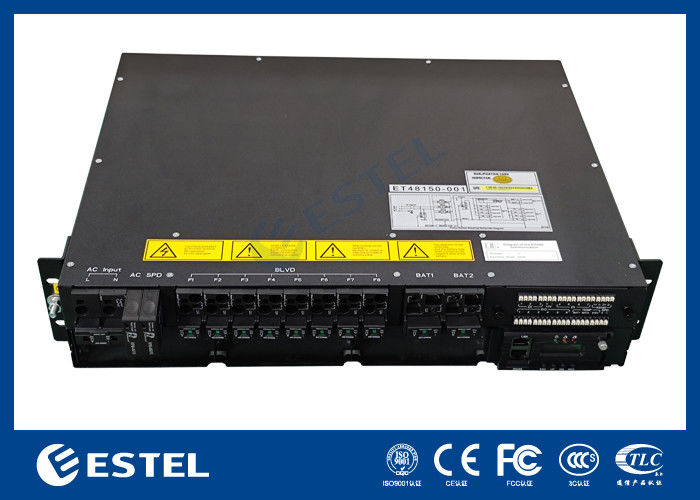

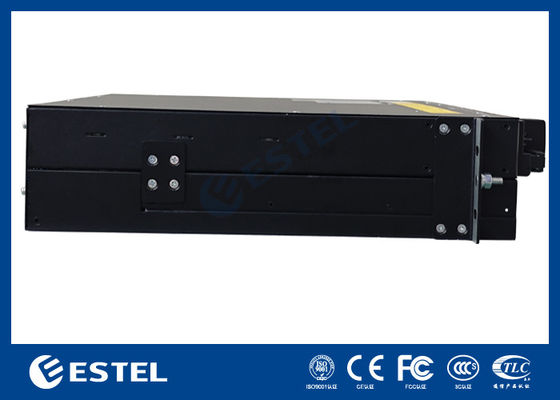

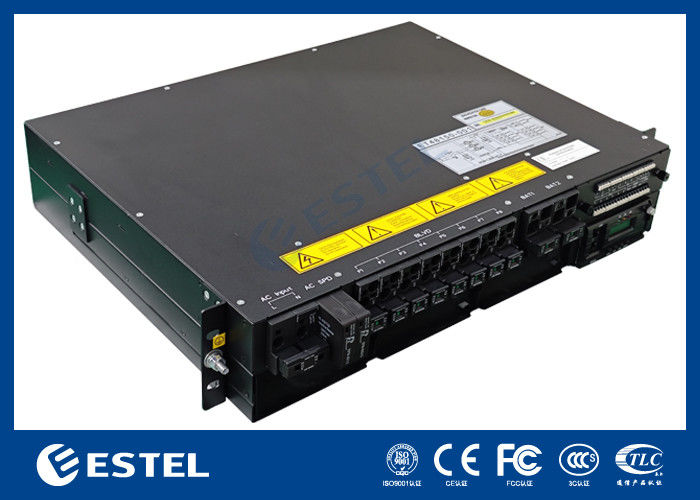

تصویر بزرگ : ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ESTEL
گواهی:	ISO9001, CE, 3C, FCC, TLC
شماره مدل:	ETP2504033-1

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	715-4286 usd
قابلیت ارائه:	1000

مخاطب

توضیحات محصول جزئیات

بسته:	کارتن	ورودی باتری:	2 × 125A/1P Breakers ، LVD 200A
یکسو کننده:	سری MR48 (MR484000SG1-GS: 4000W ، 96.5 ٪ راندمان)	خروجی AC:	220VAC ± 10 ٪ ، 50/60Hz ، حداکثر 63a (تک فاز)
توزیع باتری:	43 ~ -58VDC ، دارای امتیاز -53.5vdc	ولتاژ ورودی DC:	85-300VAC (ورودی یکسو کننده)
ظرفیت اسمی:	استاندارد 9 کیلو وات ، حداکثر 12 کیلو وات (با یکسو کننده 4 × 4kW)	تولید شده توسط:	ESTEL
برجسته کردن:	سیستم برق مخابراتی فشرده 2U , برق قابل نصب در رک با چگالی بالا 12 کیلووات , سیستم قدرت مخابرات با گارانتی

ET48200 M5E32A سیستم قدرت فشرده 2U با چگالی بالا 12KW Rack Mount for Telecom

مقدمه

ESTEL ET48200 M5E32A یک منبع تغذیه فشرده جاسازی شده جدید است که دارای طراحی معماری جدید است که اندازه کوچک و چگالی توان بالا (تا 12 کیلووات در 2U) را ارائه می دهد. این سیستم انعطاف پذیری مشتری را در اولویت قرار می دهد.

قطع کننده های مدار و یکسو کننده های قابل اتصال با چگالی بالا امکان پیکربندی میدانی بدون زحمت را برای برآورده کردن نیازهای کاربردی مختلف فراهم می کند. یکسو کننده های سری MR48 همراه با کنترلر MC2600 عملکرد ایمن، قابل اعتماد و انعطاف پذیر را تضمین می کنند. به اندازه کافی جمع و جور برای اکثر کابینت ها، یک واحد جایگزین ایده آل است. سری MR48 که بر اساس فناوری اثبات شده ESTEL ساخته شده است، آماده پاسخگویی به نیازهای آینده است.

ویژگی های کلیدی

عرض استاندارد 19 اینچ، همه کاره؛
طراحی بسیار فشرده 2U، صرفه جویی در فضا و هزینه نصب؛
مدیریت هوشمند، نگهداری از راه دور آنلاین، کاهش دسترسی به سایت و هزینه های تعمیر و نگهداری؛
مدیریت کامل باتری برای افزایش عمر باتری؛
ارائه انواع پورت های ارتباطی؛
رابط LAN/RS232/RS485، LAN-SNMP، TCP/IP برای دستیابی به شبکه انعطاف پذیر و نظارت از راه دور؛
ماژول یکسو کننده و کنترلر می توانند با قابلیت تعویض داغ و تعمیر و نگهداری آنلاین راحت باشند.
محدوده ولتاژ ورودی AC گسترده (90~300Vac)؛
مدیریت هوشمند: نگهداری از راه دور آنلاین بازدید از سایت و هزینه های تعمیر و نگهداری را کاهش می دهد.

سناریوهای کاربردی

گسترش سایت
ایستگاه پایه بی سیم
شبکه انتقال
شبکه ارتباطی شرکت ها

مشخصات

مدل محصول		ET48200 M5E32A
سیستم	ابعاد (میلی متر)	482.0(W)350.0(D)2U(H)
	وزن	کمتر از 10 کیلوگرم (بدون ماژول یکسو کننده و بسته بندی)
	روش خنک کننده	خنک کننده طبیعی
	نصب و راه اندازی	پایه قفسه 19 اینچی
	روش مسیریابی	ورودی جلو و خروجی جلو
	روش نگهداری	تعمیر و نگهداری جلو، پشتیبانی از مبادله داغ
	سطح حفاظت	IP20
توزیع AC	حالت ورودی	تک فاز 220 ولت
	ظرفیت ورودی	1 * 63A/2P
	فرکانس	45 ~ 65 هرتز، مقدار امتیاز: 50 هرتز / 60 هرتز
	AC SPD	10kA/20kA، 8/20μs
توزیع DC	ولتاژ خروجی	-43~-58VDC، خروجی امتیاز: -53.5VDC
	حداکثر ظرفیت	9KW (3kW*3)	12KW (4kW*3)
	باطری شکن	2 * 125A/1P
	بار شکن	2x10A/1P،2x20A/1P،2x32A/1P،2x63A/1P (حداکثر 8 MCB بارگیری)
		1 x LVD 200A
ماژول یکسو کننده	ولتاژ ورودی	85VAC × 300VAC، ارزش امتیازی: 220VAC
	بهره وری	≥96.6٪
	توان خروجی نامی	4000 وات (176 ولت الی 300 ولت)
	دمای کاری	-40℃~+75℃ (خروجی کامل زیر 50℃)
	اندازه	106.5mm(W)×286mm(D)×41.5mm (1U/H)
	وزن	≤2.1 کیلوگرم
	روش خنک کننده	خنک کننده اجباری
	ضریب قدرت	≥0.99 @220Vac 20-100% بار
کنترل کننده	ورودی سیگنال	4 Al (3 دمای باتری، 1 دمای محیط)، 7 دسی لیتر (SPD، 6 دسی لیتر معمولی)
	خروجی آلارم	6 تماس خشک
	پورت های ارتباطی	RS485، SNMP
	حالت نمایش	LCD
محیط زیست	دمای عملیاتی	-40℃~+65℃
	دمای ذخیره سازی	-40℃~+70℃
	رطوبت عملیاتی	5٪ ~ 95٪ (غیر متراکم)
	ارتفاع	0 تا 3000 متر (زمانی که ارتفاع بین 2000 متر و 3000 متر است، حداکثر دمای عملیاتی با هر 200 متر افزایش در ارتفاع 1 درجه سانتیگراد کاهش می یابد)

نمودار

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 0

MR483000HG2B-CS

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 1

حداکثر بازده > 96%
کاهش قدرت از 55 ℃ تا 75 ℃
کاهش توان خروجی در <176VAC
چگالی توان بالا

ACInput		خروجی DC
ولتاژ ورودی (اسمی)	110VAC/220VAC	ولتاژ خروجی	-42 تا -58VDC، دارای امتیاز: -53.5VDC
محدوده ولتاژ ورودی	85 تا 290 VAC	اوج راندمان	>96%
حداکثر جریان ورودی	18A	حداکثر ظرفیت	3000 وات
فرکانس ورودی	45 تا 65 هرتز	حداکثر جریان خروجی	56.1A
ضریب قدرت	≥0.99 (220VAC @ 20% تا 100% بار)	THD	≤5% @ 50% تا 100% بار
کنترل و نظارت		محیط زیست
پروتکل ارتباطی	می تواند	EMC	EN55032 کلاس B؛ EN55035؛ IEC61000-3-2؛ IEC61000-3-3
LED	سبز-عادی؛ زنگ زرد؛ گسل قرمز	ایمنی	UL62368-1;EN62368-1；IEC62368-1

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 2

MR484000SG1-GS

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 1

لحداکثر بازده > 96.5%

l کاهش قدرت از 45 ℃ تا 75 ℃

l کاهش توان خروجی در <176VAC

l چگالی توان بالا

ACInput		خروجی DC
ولتاژ ورودی (اسمی)	110VAC/220VAC	ولتاژ خروجی	-42 تا -58VDC، دارای امتیاز: -53.5VDC
محدوده ولتاژ ورودی	85 تا 290 VAC	اوج راندمان	>96.5٪
حداکثر جریان ورودی	26A	حداکثر ظرفیت	4350 وات
فرکانس ورودی	45 تا 65 هرتز	حداکثر جریان خروجی	81.3A
ضریب قدرت	≥0.99 (220VAC @ 20% تا 100% بار)	THD	<3٪ @ ≥50٪ بار
کنترل و نظارت		محیط زیست
پروتکل ارتباطی	می تواند	EMC	EN55032 کلاس B؛ EN55035؛ IEC61000-3-11؛ IEC61000-3-12
LED	سبز-عادی؛ زنگ زرد؛ گسل قرمز	ایمنی	UL62368-1;EN62368-1；IEC62368-1

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 4

کنترلر MC2600

مقدمه

MC2600 نسل جدید کنترل کننده برق DC است که توسط Megmeet ساخته شده است. کنترلر از AR 32 بیتی Cortex-M4CPU به عنوان پردازنده اصلی استفاده می کند. Mc2600 ویژگی ها و عملکردهای زیادی را ارائه می دهد و یک رابط کاربری قوی تر، کاربر پسندتر و آسان تر، عملکرد مدیریت انرژی قدرتمند hvbrid شامل مدیریت دیزل، باتری های VRLA و ایتیوم-یون و ماژول های خورشیدی را ارائه می دهد.

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 5

ویژگی های کلیدی

تست خودکار باتری شامل تست برنامه ریزی شده پیشرفته، تست ثابت و تست کوتاه
با استفاده از ویژگی آپلود فایل پیکربندی، زمان نصب را به حداقل برسانید
هزینه عملیاتی کمتر به دلیل عملکرد آماده به کار صرفه جویی در انرژی برای یکسو کننده
از 1 تا 40 یکسو کننده را مدیریت می کند

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 6

اندازه گیری

24 x آنالوگ و 9 x ورودی دیجیتال از جمله: ولتاژ سیستم، جریان بار، جریان باتری، دمای باتری، 8*Dl، 8*D0 و غیره

ارتباط

کنترلر با کامپیوتر میزبان در 2 حالت ارتباط برقرار می کند: Rs485 و اترنت (WEB یا SNMP). تنظیم و ویرایش پارامترهای عملیاتی، بارگیری گزارش های داده و هشدار سابقه از طریق مرورگر وب در دسترس است. ارتباط بین کنترل کننده و یکسو کننده ها و ماژول های خورشیدی از ارتباط CAN استفاده می کند.

پروتکل SNMP از پورت‌های GET، SET و TRAP 4xRs485 برای BMS باتری، DG یا دستگاه عملکرد افزونه پشتیبانی می‌کند.

گزارش تاریخچه زنگ هشدار

ثبت تاریخچه هشدار 1000 رویداد، FlFO برای تجزیه و تحلیل سیستم

گزارش استارهای سیستم

1000 رکورد از ولتاژ خروجی و خوانش جریان بار و 50 رکورد از خوانش های تست باتری تاریخی

LCD&LED

صفحه نمایش LCD 128 x 32 برای دسترسی به وضعیت، آلارم ها، تنظیمات کاربر. LED های سبز/زرد/قرمز وضعیت عملکرد و آلارم ها را نشان می دهند

مدیریت باتری

شارژ شناور/افزایش
تست باتری
جبران دما
پیش بینی ظرفیت باتری
قطع ولتاژ پایین / کلاهک
دمای پایین/بالا
قطع ارتباط

مدیریت باتری

چندین Megmeetrectifier و/یا مدول خورشیدی را در یک سیستم مدیریت می کند
برابر کردن زمان اجرای یکسو کننده برای
بهینه سازی طول عمر
بهینه سازی تعداد فعال
یکسو کننده برای بالاترین راندمان

هشدارها/رویدادها

زنگ SPD
آلارم ورودی دیجیتال
هشدار فیوز بارگیری
زنگ حالت دستی
عدم تعادل فعلی
هشدار دمای محیط
بار قطع اتصال
قطع برق AC
هشدار فیوز باتری
تخلیه باتری
تست باتری ناموفق بود
عدم تعادل باتری
قطع باتری
خرابی سنسور دمای باتری
هشدار دمای باتری
فای ارتباط BMS
خرابی ورودی AC یکسو کننده
خطای یکسو کننده
خرابی فن یکسو کننده
حفاظت یکسو کننده فعال شد
وضعیت روشن/خاموش یکسو کننده
ارتباط یکسو کننده خراب می شود
حالت صرفه جویی در انرژی سیستم
وقفه در حالت صرفه جویی در مصرف انرژی
ارتباط ماژول خورشیدی از کار می افتد
خطای ماژول خورشیدی
خطای فن ماژول خورشیدی
حفاظت از ماژول خورشیدی فعال شد
وضعیت روشن/خاموش شدن ماژول خورشیدی
خرابی ورودی ماژول خورشیدی
AC بیش از ولتاژ و تحت ولتاژ
DC بیش از ولتاژ و تحت ولتاژ

کنترلر MC2900

مقدمه

Mc2900 آخرین نسل کنترل کننده برق DC است که توسط Megmeet ساخته شده است. این پردازنده مبتنی بر پردازنده ARM Cortex-A8، 256Nflash، 512M SRAM و سیستم عامل لینوکس است. Mc2900 رابط کاربری قوی‌تر، کاربرپسند و آسان‌تری را ارائه می‌دهد. کنترل‌کننده عملکرد مدیریت یکسو کننده، ماژول خورشیدی، ماژول باد، ماژول Dc/Dc، ماژول دیزل HVDC، باتری VRLA و باتری لیتیوم یون را ارائه می‌دهد.

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 7

ویژگی های کلیدی

lpv4 static/DHCP، lpv6 static/DHCP، TCP/IP، UDP، HTTPS، SNMP V1/V2C/V3
LCD چند زبانه و صفحه نمایش وب
ارتقاء سیستم عامل کنترلر از طریق USB/WEB/WIFl/بلوتوث
از 1 تا 48 یکسو کننده را مدیریت می کند

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW 8

اندازه گیری

22 x آنالوگ و 12 x ورودی دیجیتال شامل: ولتاژ سیستم، جریان بار، جریان باتری، دمای باتری، دمای محیط، رطوبت محیط، 12*Dl. 8*DO.etc.

ارتباط

کنترلر در 2 حالت Rs485 و اترنت (TcP/p، UDp، https و SNMp) با کامپیوتر میزبان ارتباط برقرار می کند. تنظیمات و ویرایش پارامترهای عملیاتی، بارگیری سابقه عملیاتی و تاریخچه زنگ هشدار در مرورگر وب در دسترس هستند. ارتباط بین کنترل کننده و یکسو کننده ها و ماژول های خورشیدی از ارتباط CAN استفاده می کند.

پروتکل SNMP از پورت های GET، SET و TRAP 4xRS485 برای بردهای عملکرد باتری BMS، DG یا افزونه پشتیبانی می کند.

گزارش تاریخچه زنگ هشدار

200000 آلارم تاریخ و 100000 رویداد تاریخی

گزارش استارهای سیستم

5000 لاگ تست باتری، 5000 لاگ شارژ باتری، 5000 گزارش تخلیه باتری، 5000 گزارش در حال اجرا DG

LCD&LED

صفحه نمایش LCD 128 x 160 برای دسترسی به شرایط فعلی عملیاتی، آلارم ها، تنظیمات کاربر. LED سبز/زرد/قرمز وضعیت عملکرد و آلارم ها را نشان می دهد

مجموعه و مدیریت

یکسو کننده، ماژول خورشیدی، ماژول باد، ماژول DC/DC، ماژول DC/AC، داده های ماژول HVDC
مجموعه داده های باتری لیتیوم نارادا و شوتو
باتری لیتیومی هر پروتکل modbus/YDT-1363 بر اساس رابط RS485 یا CAN
جیانگ سو یائو بازرسی باتری datdacquisition
متر هوشمند AC یا جمع آوری داده های برد ACmetering خود توسعه یافته
جمع آوری داده های کنتور DC هوشمند جمع آوری و مدیریت داده های DG هوشمند
جمع آوری و مدیریت داده های هوشمند ATS جمع آوری و مدیریت داده های آب و هوا جمع آوری و مدیریت داده های هوشمند CB
محاسبه انرژی

مدیریت باتری

مدیریت بوت و شناور
مدیریت محدودیت جریان شارژ
جبران دما
LVD
تست باتری
ولتاژ نقطه میانی محاسبه ظرفیت
برش اوج
مدیریت باتری لیتیومی
با توجه به ظرفیت باتری سوئیچ کنید
با توجه به ولتاژ باتری سوئیچ کنید
تست DG
محاسبه سوخت باقیمانده
مدیریت اولویت ورودی انرژی
مدیریت صرفه جویی در انرژی یکسو کننده
چرخش یکسو کننده

هشدارها/رویدادها

زنگ SPD
آلارم ورودی دیجیتال
هشدار فیوز بارگیری
زنگ حالت دستی
عدم تعادل فعلی
هشدار دمای محیط
بار قطع اتصال
قطع برق AC
هشدار فیوز باتری
تخلیه باتری
تست باتری ناموفق بود

عدم تعادل باتری
قطع باتری
خرابی سنسور دمای باتری
هشدار دمای باتری
ارتباط BMS خراب می شود
خرابی ورودی AC یکسو کننده
خطای یکسو کننده
خرابی فن یکسو کننده

حفاظت یکسو کننده فعال شد
وضعیت روشن/خاموش یکسو کننده
ارتباط یکسو کننده خراب می شود
حالت صرفه جویی در انرژی سیستم
وقفه در حالت صرفه جویی در مصرف انرژی
ارتباط ماژول خورشیدی از کار می افتد

خطای ماژول خورشیدی
خطای فن ماژول خورشیدی
حفاظت از ماژول خورشیدی فعال شد
وضعیت روشن/خاموش شدن ماژول خورشیدی
خرابی ورودی ماژول خورشیدی
AC بیش از ولتاژ و تحت ولتاژ
DC بیش از ولتاژ و تحت ولتاژ

برچسب:

تماس با شخص: Ms. Fiona Liang

تلفن: +8613752765943 / 86-0755 23592644

سایر محصولات

سیستم برق مخابراتی ET48150M7E21 با توان 8 کیلووات، رک 1U جمع و جور با مدیریت باتری و ماژول‌های هات پلاگ برای سیستم‌های ارتباطی

خروجی: DC 48 ولت

عایق: دارای عایق حرارتی

حداکثر فعلی: 13 اسلحه / 17،4 اسلحه

مدل: ET48150-M7E21

MR483000HG2B-GS 48V 3000W ماژول اصلاح کننده با کارایی بالا گرم قابل تعویض محدوده ورودی 85 290VAC

ولتاژ عملیاتی: 85VAC تا 290VAC

فرکانس: 45Hz ~ 66Hz ；

جریان ورودی: ≤18a

دمای عملیاتی: –10 ℃ ~+75 ℃

سیستم توزیع برق DC ماژولار 19 اینچی برای شبکه‌های مخابراتی با ورودی باتری و نظارت یکپارچه

حداکثر ورودی AC: 475 VAC

فعلی: 2000A

دمای عملیاتی: –10 ℃ ~+75 ℃

ROHS: بله

سیستم برق متناوب متناوب متناوب با توزیع متناوب یا متناوب 48 ولت خروجی چند لایه طراحی برای برنامه های مخابراتی و انرژی

قدرت خروجی DC: 84 کیلووات

وزن: 50 کیلوگرم

شماره های ماژول: 6

حالت شروع: منبع تغذیه سوئیچینگ خود هیجان زده

1U 2 اسلات ولتاژ بالا DC و DC رف گسترش خورشیدی برای 48V سیستم های برق مخابراتی

زمان پشتیبان گیری: 8 ساعت (معمولی)

نوع نصب: کف

درجه IP: IP55

نصب تجهیزات: قفسه استاندارد 19 اینچی



	آدرس کارخانه:ساختمان ۳، شماره ۲۱۳، خیابان یوهی، شهرک شیگانگ، شهر دونگوان، استان گوانگدونگ

	دفتر فروش:3A-8، SHUIWAN 1979 SQUARE (FAZE II) ، NO. III، TAIZI ROAD، SHUIWAN COMMUNITY، خیابان ZHAOSHANG، منطقه NANSHAN، شنژن

	+00-86-13752765943

	info@estel.com.cn

کابینت مخابراتی در فضای باز

سیستم برق مخابرات

سیستم اصلاح کننده مخابرات

واحد توزیع برق هوشمند

کابینت باتری در فضای باز

محفظه کوه قطب

کابینت دیواری در فضای باز

کولر گازی کابینت در فضای باز

کولر گازی کیوسک

سیستم نظارت بر محیط زیست

مبدل حرارتی محفظه

کابینت ایستگاه پایه

کولر گازی ترموالکتریک

چارچوب توزیع

تجهیزات برق صنعتی

ایستگاه شارژ Ev

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW

ET48200 M5E32A 2U سیستم برق کامپکت مخابراتی تراکم بالا 12KW

سیستم برق مخابراتی فشرده 2U

برق قابل نصب در رک با چگالی بالا 12 کیلووات

سیستم قدرت مخابرات با گارانتی

سیستم برق مخابراتی,سیستم برق مخابراتی انرژی هیبریدی,سیستم برق مخابراتی,

سیستم برق مخابراتی فشرده 2U,برق قابل نصب در رک با چگالی بالا 12 کیلووات,سیستم قدرت مخابرات با گارانتی,

Telecommunication Power System

راه حل های مختلف خنک کننده برای کابینت مخابرات در فضای باز
