جزئیات محصول:
پرداخت:
|
| ولتاژ ورودی: | 120VDC تا 425VDC (شروع ولتاژ بیشتر از 160VDCÿ | ولتاژ ورودی نامی: | 340Vdc |
|---|---|---|---|
| محدوده ولتاژ MPPT: | 120VDC تا 340VDC | حداکثر ورودی: | 17A |
| جریان جریان فعلی: | en/iec61000-4-5 | دقت MPPT: | ≥99 ٪@Load≥400W |
| محافظت ضد قطبی: | خطای قطبیت ورودی ، بدون آسیب | بیمه: | بیمه قطبی مثبت و منفی |
برق مشخصات
1.1منnput ویژگی ها
| ورودی ولتاژ |
120Vdc به 425Vdc (از کار افتادن) vسن بالا بزرگتر از 160Vdc) |
| رتبه بندی شده ورودی ولتاژ | 340Vdc |
| MPPT، ولتاژ محدوده | 120Vdc تا 340Vdc |
| حداکثر ورودی جریان | 17A |
| افزایش جریان | با هم آشنا شو در استاندارد: EN/IEC61000-4 تا 5 |
| MPPT دقت | ≥99%@بار≥400W |
| ضد قطبی حفاظت | ورودی قطبی اشتباه نه آسیب |
| وارد کنید در بیمه |
مثبت و منفی قطب بیمه... .. |
| حداکثر ورودی ولتاژ | 450Vdc (قدرت عرضه نمیتونه باشد آسیب دیده) |
1.2 خروجی ویژگی
1.2.1 تولید ولتاژ جریان اصلاح نرخ
| خروجی ولتاژ | +545Vdc |
|
تولید ولتاژ تنظیم ارزش |
+54.5±0. 1Vdc |
| تولید ولتاژ تنظیم بلي محدوده | +42Vdc️+58Vdc |
| بهره وری | ≥96%@340Vdc/40٪ تا 70٪ بار-۵۴5VDC |
| منبع تاثیر | ±0. ۱٪ |
| بار تاثیر | ±0.5٪ |
| ثبات دقت | ± 0.6% |
| حداقل جریان | 0A |
| رتبه بندی شده جریان | 55A@-48VDC |
| تولید حد جریان تنظیم نقطه | 0-62.5A |
| اوج نقطه جریان | 62.5A |
|
درجه حرارت ضریب (۱/ ) |
≤±0.02 درصد |
| باتری زندگی | 10ms |
|
آماده قدرت مصرفt- یون |
≤4W |
| حداکثر ظرفیت بار | 40000uF |
| حداکثر شماره از برای... . آره ماشین آلات | 31 |
يادداشت: در انحراف از در تنظیم ولو از مختلف قابل تنظیم ولتاژ و در تنظیم ارزش از حفاظت ولتاژ باید نه باشد بالاتر از ±0.1V
1.2.2 تولید موج یکd سر و صدا
| عملکرد شاخص | سرپوش ارزش | نظرات |
|
ریپل و سر و صدا (از اوج به اوج) |
200mVp-پ | پهنای باند هست کمتر از یا برابر به 20M |
یادداشت: 1) ریپل و سر و صدا آزمون: ریپل و سر و صدا پهنای باند هست مجموعه در 20 مگا هرتز.
1.2.3 تولید پویا پاسخ
|
ولتاژ تجاوز |
پریدن شیب | تغییر در بار | بازیافت زمان |
تولید مبازتاب |
|
+54.5 ولت |
0. 1A/uS |
25 درصد به 50 درصد بار 50 درصد به 25 درصد بار 50 درصد به 75 درصد بار 75 درصد به 50 درصد بار |
≤200us |
≤±5 درصد |
| +58V | 0.1A/us |
0٪ به 100 درصد بار 100 درصد به 0٪ بار |
نه فوق العادهروز هست فعال شد محافظت |
يادداشت: در بار پرش چرخه هست چهار دقیقه
1.2.4 در خروجی از در ماشین هست out از کنترل
| خروجی ولتاژ | تغییر در بار | تولید تجاوز |
| +54.5 ولت | شروع کن تجاوز | < ۱٪ |
1.2.5 در دسترس ماشین زمان
| پروژه | 340Vdc@25°C |
| قدرت در تاخیر | 3S ~ 8S |
يادداشت: در زمان از قدرت در به خروجی ولتاژ به 42Vdc.
1.2.6 قدرت تبدیل نقطه
| ورودی ولتاژ | حداکثر تولید |
| 200Vdc️425Vdc | ۳۰۰۰ وات |
| 120Vdc️200Vdc | خطی کاهش |
| 120Vdc | 1800W |
یادداشت: چه موقع در pv ورودی ولتاژ هست 340Vdc~425Vdc, در خروجی قدرت در اين محدوده هست تعیین شده توسط در PV ویژگی ها.
منحنی تخفیف ورودی DC
1.2.7 تولید ویژگی ها
حداکثر خروجی ویژگیc منحنی
1.2.8 درجه حرارت کاهش
| محیط دما | حداکثر تولید |
| -40 تا 50°C | ۳۰۰۰ وات |
| 50️65°C | خطی کاهش |
| 65°C | ۲۴۰۰ وات |
| 65️75°C | خطی کاهش |
| 75°C | ۱۲۰۰ وات |
منحنی کاهش دمای محیط
1.2.9 سر و صدا ولتاژ
| سر و صدا ولتاژ | سرپوش ارزش | نظرات |
| تلفن وزن کردن سر و صدا ولتاژ | ≤2mV | |
|
شبکه ی پهن سر و صدا ولت- سن |
≤50mV | 3.4️150KHz |
| ≤20mV | 150️30000KHz |
1.3Dکارآمد عملکرد
1.3.1 تولید کوتاه مدار حفاظت
| خروجی ولتاژ | نظرات |
|
+54.5 ولت |
اون می تونه باشد کوتاه مدار برای a بلند زمان و می تونه باشد به طور خودکار بازگردانd بعد از در کوتاه مدار ناپدید می شه |
1.3.2 ولتاژ بالا حفاظت خروجی
ولتاژ بالا حفاظت می تونه باشد دسته بندیزد به داخلی ولتاژ بالا و خارجی ولتاژ بالا محافظت داخلی ولتاژ بالا اشتباهs محدوده از 58.5VDC به 60.5 VDC، که می تونه باشد نظارت و مجموعه ای چه موقع a اشتباه رخ می دهد، در ماژول خواهد قفل برو بيرون اگه در خارجی ولتاژ بیش از 63VDC و باقی مانده بالا اين سطح برای بیشتر از 500ms، در ماژول خواهد همچنین قفل برو بيرون يه بار در سیستم وارد میشه در قفل شده پروتیک.. دولت در PV قدرت عرضه باید باشد قطع شده قبل از در سیستم می تونه باشد دوباره قدرت به رزومه عملیات.
1.3.3 تولید ولتاژ پایین هشدار
در محدوده هست 37VDC ~ 39VDC چه موقع اون i s پایین تر از در ولتاژ پایین هشدار ارزش نرمال خروجی هست گزارش شده و یک هشدار هست جیوِن
1.3.4 ولتاژ بالا حفاظت ورودی
| ورودی ولتاژ | نظرات |
|
۴۳۰±۵Vdc |
تولید هست برگشت خاموش و می تونه باشد خود بهبودی بعد از در ولتاژe هست نرمال |
| ورودی بازیافت نقطه انحراف> 15 ولت |
1.3.5 ورودی ولتاژ پایین محافظدر
| ورودی ولتاژ | نظرات |
|
110±5Vdc |
تولید هست برگشت خاموش و می تونه باشد خود بهبودی بعد از در ولتاژe هست نرمال |
| ورودی بازیافت نقطه ازويتامين ۴۰ ولت |
1.3.6 قدرت کمتر پروتیینب)
قدرت کمتر حفاظت منطق:
داخل نرمال عملیات بen در ورودی قدرت هست کمتر از 50 وات و طول می کشه برای 5 دقیقه ها در کم قدرت پرچم is مجموعه و در ماشین بسته شدن -پاش رو. در غیر این صورت (که است، در در خاموش کردن دولت) چه موقع در ورودی ولتاژ هست بزرگتر از 160 ولت و در اتوبوس ولتاژ هست بزرگتر از 150 ولت برای 5 دقیقه ها در کم قدرت پرچم هست کلياقرمز و در ماژول دوباره شروع ميشه
حداقل ماژول قدرت: 50 وات
1.3.7 گرما بیش از حد محافظدر
| دما | نظرات |
| ≤50°C | در ماژول می تونه خروجی در حداکثر خروجی قدرت بدون گرما بیش از حد حفاظت و در ماژول راه رفتن nمعمولاً |
| 50°C~65°C | ماژول قدرت هست کاهش یافته به ۲۴۰۰ وات خطارلی |
| 65°C~75°C | ماژول قدرت هست کاهش یافته به ۱۲۰۰ وات |
| >75°C | بسته پایین، و در بهبود خود درجه حرارت ساعت تفاوت بعد از خاموش کردن است> 10 |
1.4 ارتباطات عملکرد بین اصلاح کننده ماژول و مونيبه... حلقه ماژول
در می تواند اتوبوس ارتباطات حالت هست تصویب شد بين دوn در اصلاح کننده ماژول و در نظارت ماژول که پشتوانه از راه دور نرم افزار نسخه ارتقا و در آدرس تخته می تونه باشد استفاده شده به مجموعه در آدرس از در ماژول چه موقع در AC ورودی هست قطع شده در ماژول نیازها به ارتباط برقرار کنید با در میزبان
در می تواند رابط در در اصلاح کننده ماژول نیازs به اتخاذ یک انزوا طراحی. در قدرت عرضه از می تواند هست +5Vdc که هست ارائه شده توسط در داخلی اصلاح کننده ماژول
در اصلی نظارت اطلاعات از درe اصلاح کننده ماژول عبارت است از:
1) ولتاژ مقررات و جریان rتخمک گذاری عملکرد: ملاقات در الزامات از باتری eqعسل شناور بارگذاری ملاقات در ولتاژ مقررات .. الزامات
2) مجرد ماژول روشن/ خاموش کنترل
3) حفاظت و هشدار infارتفاع بازخورد:
شهرداری قدرت شکست: شهرداری پاواره شکست (تمام شد) یا زیر ولتاژ از AC ورودی)
ماژول حفاظت: درجه حرارتe هشدار
ماژول خطا: خاموش کردن به خاطر به خروجی ولتاژ بالا فن شکست خاموش کردن به خاطر به گرم شدن بیش از حد یا نه خروجی به علت توسط سایر کارآموزal دلایل از در ماژول (درباره modل هست در در خواب خاموش کردن دولت و در ماژول اشتباه هست نه گزارش شده dکالا به شبکه های برق شکست).

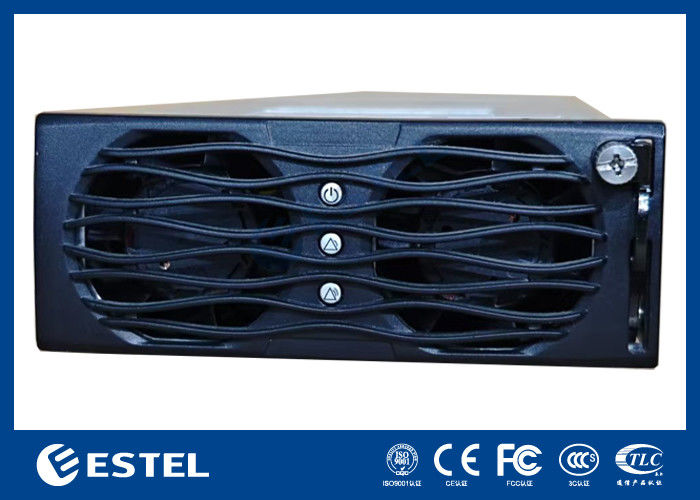

1.5 LED شاخص
در قدرت LED شاخص هست نصب شده در در طرف از در قدرت پانل و در خروجی وضعیت هست نشان داده شده در در دنبال کنندهng میز
|
شاخص نشانه ها |
رنگ از در هندیکاتر لیght |
نرمال دولت |
غیرمعمول دولت |
آنومآلی دلیلدر |
|
قدرت اپرتهيه اشاره می کند به شاخص نور |
اسپید آرتراکسون |
روشن |
برو بیرون |
فتوولتائیک ورودی اشتباه (نه دی سی ورودی دی سی ورودی تموم شد یا زیر ولتاژ) ماژول نه خروجی |
|
محافظت در شاخص نور |
زرد |
برو بیرون |
روشن |
درجه حرارت هشدار (محیط زیست محیطی -تيمپ- ریتور بیش از 65 ~ خاموش کردن تموم شد عصبانیت حالت); خواب خاموش کردن (وقتی در ماژول هست در خواب خاموش شدن فقط در حفاظت شاخص نور هست در و در ماژول انجام ميده نه گزارش هشدار). ارتباطات وقفه (درباره ... تعویض شاخص نور درخشش) |
|
اشتباه هندیگربه گیری لامپ |
قرمز |
برو بیرون |
روشن |
تولید ولتاژ بالا خاموش شدن فن شکست گرم شدن بیش از حد خاموش شدن نه خروجی به علت توسط داخلی دلایل از در ماژول |
