واحد نظارت ساحلی FSU برای پروتکل پردازش سیگنال در سیستم برق مخابراتی ایستگاه پایه
جزئیات محصول
دستگاه برق برق مخابراتی
,واحد نظارت در زمینه FSU
,واحد نظارت ساحلی ارتباطات FSU
واحد نظارت میدانی با پروتکلهای هوشمند و پشتیبانی از پردازش و جمعآوری دادهها برای سیستم برق ایستگاههای پایه مخابراتی
1) مقدمه:

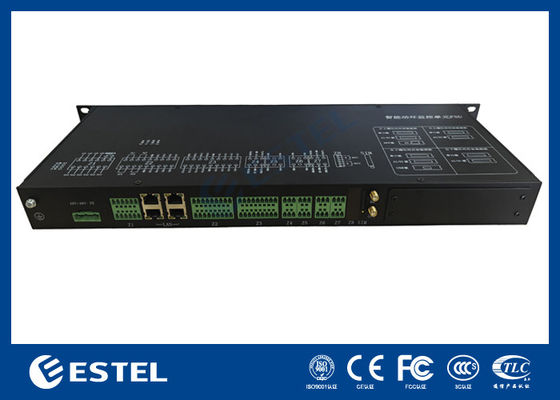

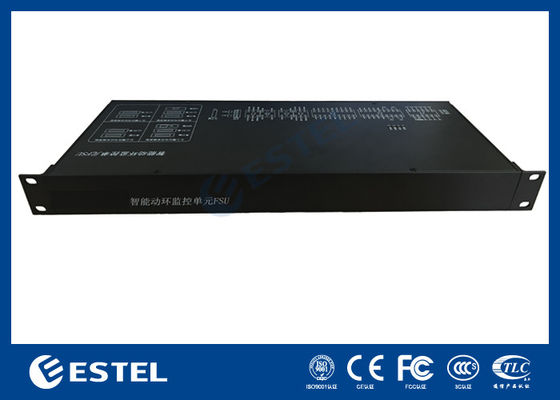

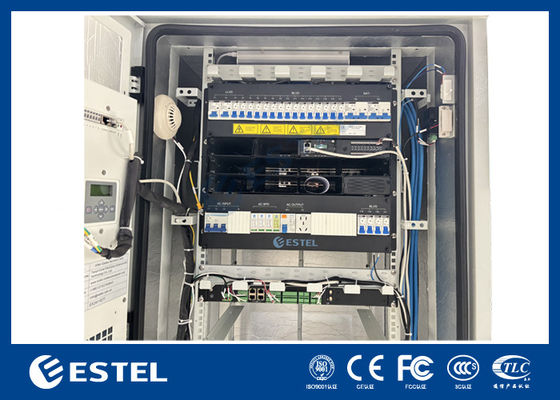

PM5000TT یک واحد نظارت میدانی (FSU) جدید طراحی شده برای ایستگاه های مخابراتی و کابینت های برق یکپارچه در فضای باز است، که با یک ماژول بی سیم داخلی 4G طراحی شده است.
برای بدست آوردن پارامترهای مختلف محیط میدانی، پارامترهای عملیاتی تجهیزات قدرت، و انواع سیگنال های هشدار دهنده ارزش سوئیچ، برای تحقق عملکردهای جمع آوری و ذخیره داده، کنترل خروجی، ارتباط از راه دور و غیره استفاده می شود.
2) پارامترهای فنی:
| موارد | پارامتر | توضیحات |
| ورودی AI/DI | 8 |
ورودی آنالوگ یا دیجیتال 0-5 ولت؛ دقت اکتساب آنالوگ: 0.5%؛ دقت DI Acquisition: 100%؛ |
| ورودی DI | 16 | دقت به دست آوردن: 100٪ |
| DO خروجی | 4 | 1A/30V، DO دقت: 100% |
| رابط هوشمند (رابط جنوبی) | 8 |
4 پورت سریال قابل تنظیم R232/485. 4 پورت سریال RS485; 1200-19200bps; |
| RJ-45 | 4 |
پورت های اترنت 10M/100M؛ IEEE 802.3 10/100 Base-T; |
| 4G (رابط شمالی) | 1 | ماژول 4G تعبیه شده برای چندین استاندارد |
| خروجی 12 ولت DC | 6 |
12VDC±10٪، جریان > 2A; قدرت > 15 وات منبع تغذیه برای سنسور |
| فلش | 4G | ذخیره سازی داده های تاریخی بیش از 3 ماه |
| LED | 4 | برق، در حال اجرا، شبکه، زنگ هشدار |
| منبع تغذیه | -36 تا -72VDC | ضد وارونه |
| ابعاد و نصب | 1U، 180mm | شاسی رک 19 اینچی 1U |
| دمای عملیات | -20 تا 60 درجه سانتیگراد | |
| رطوبت عملیات | 95% | |
| پورت برق لایتنینگ | حالت مشترک: 5KA; حالت تفاوت: 5KA | |
| سیگنال پورت رعد و برق | حالت مشترک: 3KA; حالت تفاوت: 2KA | |
| سطح حفاظت | IP20 | |
| مصرف برق | 25 وات | |
| MTBF | > 100000 ساعت | |
| سگ نگهبان | نگهبان سخت افزار |
3) نظارت و کنترل وضعیت محیطی
- دما و رطوبت - از طریق سنسور T&H
- وضعیت دود - از طریق سنسور دود
- تشخیص حرکت - از طریق سنسور مادون قرمز و مایکروویو دوگانه غیرفعال
- وضعیت ثبت آب - از طریق سنسور آب
- عکس فوری و ذخیره سازی ویدئو - از طریق دوربین IP
- کنترل روشنایی از راه دور - از طریق کنترلر روشنایی
- کنترل ورودی از راه دور - از طریق کنترلر گارد ورودی
4) رابط کاربری:
این تجهیزات یک رابط کاربر پسند را فراهم می کند و دسترسی و مشاهده آسان تمام پارامترهای نظارت شده سیستم کاربر را فراهم می کند. با استقرار در چندین سایت، کاربر می تواند با یک کلیک وضعیت هر سایت را بررسی کند.

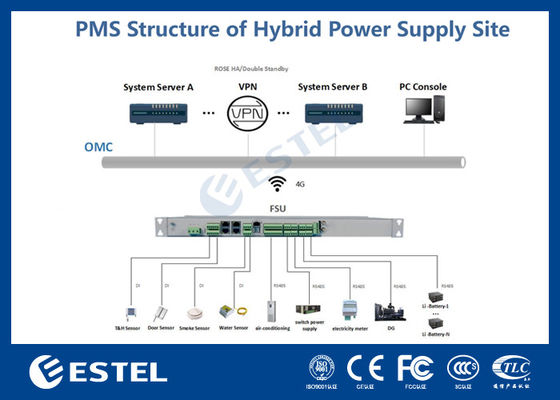

5) توپولوژی شبکه:
این تجهیزات از اتصال چندین منبع تغذیه از جمله برق اصلی، برق خورشیدی و دیزل ژنراتور پشتیبانی می کند. از طریق اتصال با انواع سنسورها، نظارت و کنترل همه جانبه برای محیط های میدانی و وضعیت منبع تغذیه، از جمله پارامترهای دما و رطوبت، دسترسی درب، دود، غوطه ور شدن آب، تهویه مطبوع، برق سوئیچ، کنتور برق، وضعیت دیزل ژنراتور، وضعیت شارژ باتری را متوجه می شود. در زیر توپولوژی اصلی اتصال آن در سیستم کاربر آورده شده است:
-
