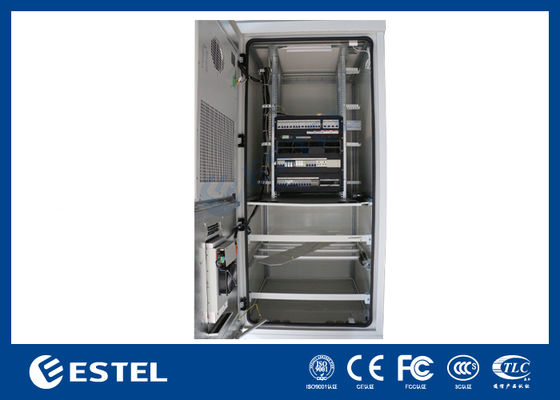

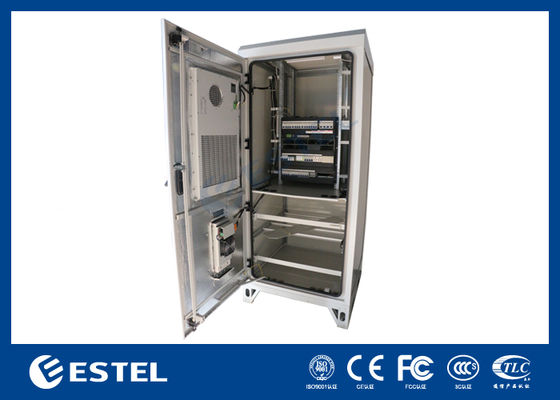

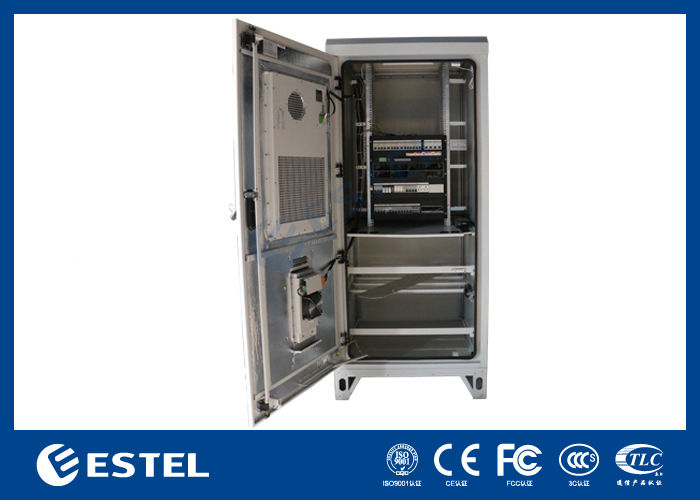

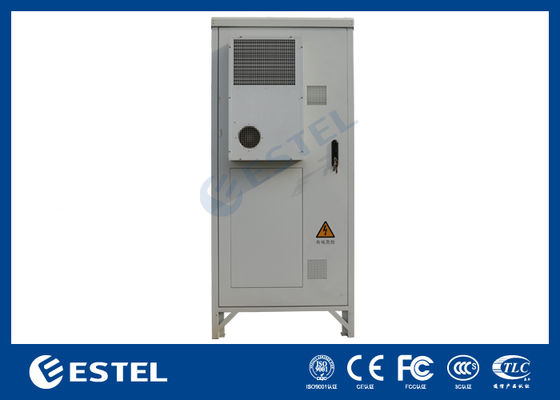

کابینت مخابراتی فضای باز 22U IP65 با ویژگیهای ضد سرقت و ضد آب و هوا
جزئیات محصول
کابینت مخابراتی در فضای باز ضد سرقت
,IP65 کابینت مخابرات بیرونی
,کابینت مخابراتی ضد آب و هوا 22U
مشخصات فنی اصلی کابین مخابراتی فضای باز
1. پارامترهای فنی کابین مخابراتی فضای باز
|
پیکربندی |
مورد |
پارامتر فنی |
|
کابین |
مدل |
ET7565200C-22U |
|
سطح حفاظت |
IP65 |
|
|
ابعاد خارجی |
H2000mm×W750mm×D650mm (پشتیبانی از سفارشی سازی) |
|
|
فضای داخلی |
ساختار کابین دوگانه، کابین بالایی 19 اینچ 22U، کابین پایینی با دو لایه پنل باتری |
|
|
جنس |
فولاد گالوانیزه؛ ضخامت کابین: 1.2 میلی متر؛ تک جداره؛ ضخامت قسمت تحمل کننده: 2.0 میلی متر |
|
|
عایق |
تک جداره 20 میلی متر PEF (ضخامت اختیاری) |
|
|
پوشش |
پوشش پودری پلی استر |
|
|
رنگ |
RAL7035 |
|
|
قفل |
قفل سه نقطه |
|
|
لولا |
لولا توکار تو رفته |
|
|
گزینه های نصب |
نصب روی زمین، نصب روی سقف |
|
|
مسیر کابل |
در پایین کابین، ورودی/خروجی به سمت پایین |
|
|
نگهداری |
نگهداری از جلو |
|
|
خنک کننده |
کولر گازی DC، 3000 وات، 48VDC، RS485 |
|
|
کولر گازی TEC، 200 وات، 48VDC |
||
|
سیستم برق |
(1) ارتفاع: 12U (2) ورودی AC: سه فاز: 200-240 Vac/346-415 Vac تک فاز: 200-240 Vac (3) کلید مدار ورودی: 63A/3P حفاظت از صاعقه ورودی: کلاس C (20KA/40KA) (3) ماژول های یکسو کننده 4 کیلووات * 8؛ (4) کنترلر MC2600 (5) باتری MCB 4*125A/2P. (6) بار: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
مانیتور محیط برق |
(1) مانیتور محیط برق: PM5000 × 1 سنسور مغناطیسی درب: HO-03×1 سیل: S3-WDT-P×1 سنسور دود: -JTY-GD-CA2001L×1 سنسور دما و رطوبت: PM5000TT-TEMP×1 سنسور سطح روغن: KNMY-268×1 (2) مانیتور محیط برق برای نصب بر روی پایه 19 اینچی، نگهداری از جلو |
|
|
باتری |
باتری لیتیومی 48VDC 100AH*4 |
|
|
فن |
DC48V + کنترل دما |
|
|
لامپ |
LED 48VDC |
|
|
سایر موارد |
جعبه ترکیب کننده، کابل ها |
|
|
محیط |
دمای کارکرد |
-40 درجه سانتیگراد ~ +55 درجه سانتیگراد (+ تابش خورشیدی) |
|
دمای ذخیره سازی |
-40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
|
|
رطوبت کارکرد |
5%~95% (بدون تراکم) |
|
|
ارتفاع کارکرد |
0~4000 متر |
|
2.کابین مخابراتی فضای بازنمودار ابعادی
-
