جزئیات محصول:
پرداخت:
|
| ظرفیت اسمی سیستم: | 215 کیلووات ساعت | قدرت شارژ/تخلیه: | 100 کیلووات |
|---|---|---|---|
| دامنه ولتاژ برق شبکه: | 10 ± AC400V ± 10 ٪ | محدوده ولتاژ DC: | 672-864 ولت |
| حالت کاربری: | عمل در شبکه | کارایی سیستم: | ≥85% |
| چرخه سیستم: | ≥6000 بار | درجه IP: | IP54 |

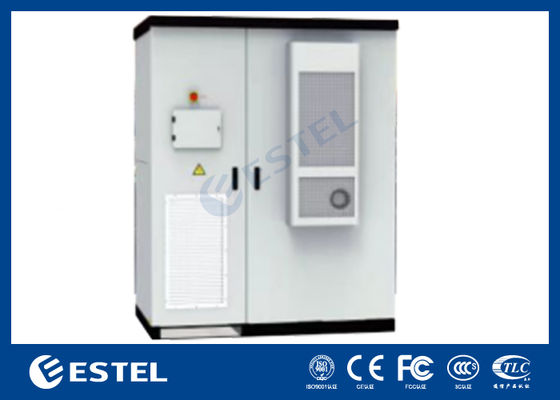

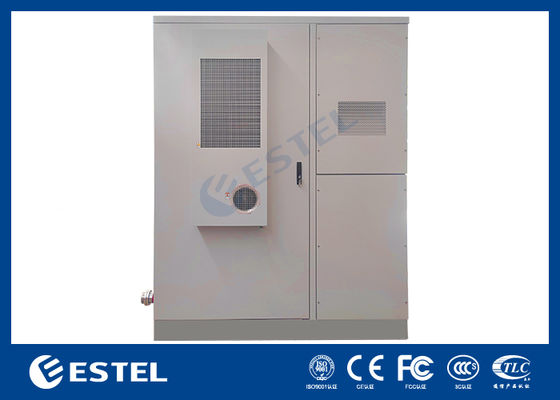

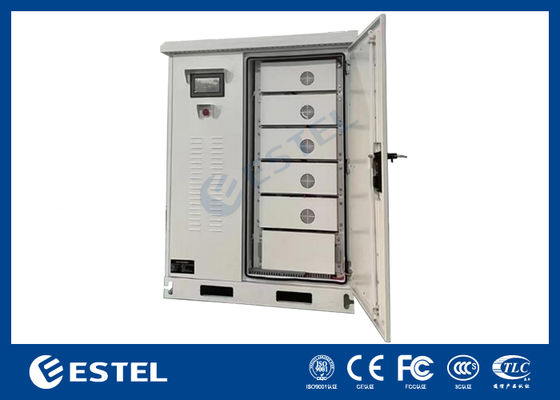

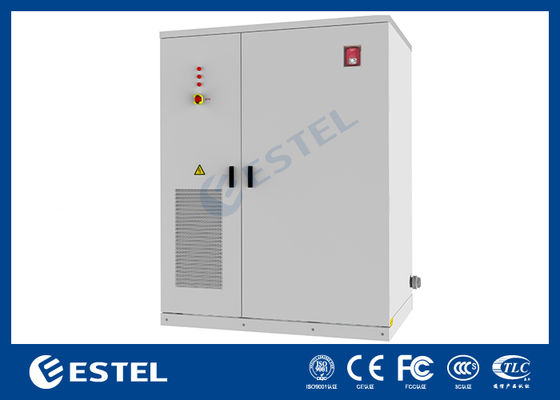

سیستم ذخیره سازی انرژی یکپارچه 100 کیلووات/215 کیلووات ساعت برای صرفه جویی در برق شبکه و انرژی فتوولتائیک PV پنل خورشیدی
1. معرفی سیستم
سیستم ذخیره سازی انرژی یکپارچه 100 کیلووات/215 کیلووات ساعت خنک شونده با هوا، یک سیستم ذخیره سازی انرژی است که از باتری های لیتیوم آهن فسفات 280Ah تشکیل شده است. این سیستم کاربردهای گسترده ای در برق شبکه دارد و کاهش پیک و پر کردن دره، مدیریت تقاضای برق، منبع تغذیه اضطراری و غیره را محقق می کند.
2. مزایا
1) با اتخاذ طراحی یکپارچه و مدیریت تک خوشه ای، مشکل گردش بین باتری ها و اثر بشکه حل می شود که ایمنی سیستم و ظرفیت تخلیه را در طول چرخه عمر محصول به میزان زیادی افزایش می دهد؛
2) یکپارچه سازی بالا، طراحی را ساده می کند و در عین حال هزینه سیستم را بیشتر کاهش می دهد؛
3) می تواند به یک سیستم حفاظت از آتش متنوع دست یابد: پیکربندی استاندارد شامل یک آشکارساز گاز ترکیبی و آئروسل کنترل شده با دما است؛
4) سیستم کنترل و عملیات خود توسعه یافته: مجموعه ای از سیستم های نرم افزاری که به طور مستقل بر اساس الزامات عملیاتی توسعه یافته اند.

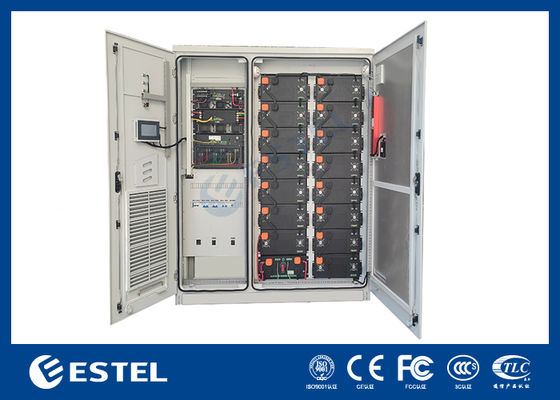

3. ساختار سیستم
| 1 | ورودی هوا | 2 | کلید ورودی PV | 3 | کلید ورودی برق اصلی |
| 4 | کلید خروجی AC | 5 | جعبه ولتاژ بالا | 6 | PACK |
| 7 | قفل درب | 8 | EMS | 9 | چراغ نشانگر |
| 10 | MPPT | 11 | PCS | 12 | STS |
| 13 | سنسور آتش | 14 | کپسول آتش نشانی آئروسل | 15 | آلارم صوتی و تصویری |
4. لیست تجهیزات سیستم
| سیستم ذخیره سازی انرژی یکپارچه RYZ100215AF | ||||
| شماره | تجهیزات | مشخصات | واحد | تعداد |
| 1 | کابینت | 1800*2300*1200mm, IP54 | مجموعه | 1 |
| 2 | خوشه باتری | 1P240S, 768V, 280Ah | عدد | 1 |
| 3 | BMS | معماری 2 لایه | مجموعه | 1 |
| 4 | سیستم حفاظت از آتش | آئروسل کنترل شده با دما | مجموعه | 1 |
| 5 | PCS | 100 کیلووات | مجموعه | 1 |
| 6 | EMS | اختیاری | مجموعه | 1 |
5. پارامترهای فنی
| شماره | مورد | پارامتر |
| 1 | ظرفیت اسمی سیستم | 215 کیلووات ساعت |
| 2 | حالت گروه بندی خوشه باتری | 1P15S |
| 3 | توان شارژ/دشارژ نامی | 100 کیلووات |
| 4 | محدوده ولتاژ DC | 672-864V |
| 5 | محدوده ولتاژ برق شبکه | AC400V±10% |
| 6 | روش سیم کشی اینورتر | عملکرد 3 فاز 3 سیم در شبکه |
| 7 | حالت عملیات | عملکرد در شبکه |
| 8 | راندمان سیستم | ≥85% |
| 9 | ضریب توان | -1～1 (قابل تنظیم) |
| 10 | جریان شارژ/دشارژ نامی | 0.5P |
| 11 | دمای ذخیره سازی | -30℃~60℃ |
| 12 | دمای کار مجاز |
دشارژ -20~55℃؛ شارژ: 0~55℃ |
| 13 | دمای کار بهینه | 25±2℃ |
| 14 | عمر چرخه سیستم | ≥6000 بار |
| 15 | درجه IP | IP54 |
| 16 | ابعاد کابینت | تقریباً W*H*D=1800*2300*1200(mm) |
| 17 | وزن | تقریباً 2850 کیلوگرم |
| 18 | ارتباطات | اترنت، 4G |
| 19 | درجه IP | IP54 |
| 20 | کلاس ضد خوردگی | ≥C3 |
| 21 | عمر طراحی سیستم | ≥10 سال |
| 22 | رابط الکتریکی | 3 فاز 4 سیم +PE |
6. معرفی دقیق
1) عمومی
این یک سیستم ذخیره سازی انرژی استاندارد است که دارای ظرفیت نامی 215 کیلووات ساعت در هر کابینت است. این سیستم شامل جعبه باتری، جعبه ولتاژ بالا، اینورتر ذخیره سازی انرژی، STS، سیستم کنترل دما، سیستم حفاظت از آتش، واحد توزیع برق، BMS (سیستم مدیریت باتری) و سیستم مدیریت انرژی EMS است و از عملکرد APP پشتیبانی می کند.
این محصول برای نصب در فضای باز مناسب است، سازگاری محیطی قوی، نصب انعطاف پذیر، پشتیبانی از چندین کابینت دارد و برای گسترش مناسب است. این سیستم عمدتاً برای کاهش پیک و پر کردن دره در بخش های صنعتی و تجاری استفاده می شود، فشار شبکه را کاهش می دهد و در هزینه های برق صرفه جویی می کند.
این محصول در حالت متصل به شبکه کار می کند. PCS یک سیستم سه فاز سه فاز را اتخاذ می کند. لازم است فاز N را از سمت شبکه به ردیف N در کابینت متصل کنید تا منبع تغذیه کمکی AC220V را برای کابینت فراهم کنید. نمودار شماتیک الکتریکی به شرح زیر است:
2) نمودار شماتیک الکتریکی
3) جعبه بسته باتری
محصولات سری RYZ100215AF سلول های LFP 3.2V/280Ah را اتخاذ می کنند و هر جعبه بسته باتری شامل 16 سلول است که در حالت 1P16S گروه بندی می شوند.
4) سلول های باتری
این سیستم مجهز به باتری های لیتیوم LFP (3.2V/280Ah) کاملاً جدید است که دارای انرژی ویژه بالا، عمر چرخه طولانی، هزینه کم، ایمنی و بدون آلودگی هستند. آنها به طور گسترده در سیستم های ذخیره سازی انرژی استفاده شده اند.
| شماره | مورد | پارامتر |
| 1 | نوع سلول باتری | LFP |
| 2 | ولتاژ نامی | 3.20V |
| 3 | ظرفیت نامی | 280Ah |
| 4 | انرژی نامی | 896Wh |
| 6 | نرخ شارژ و دشارژ استاندارد | 0.5P |
| 7 | حداکثر نرخ شارژ و دشارژ | 1P |
| 8 | ولتاژ قطع شارژ/دشارژ | 2.5V تا 3.65V |
| 9 | تعداد چرخه | ＞6000 بار |
| 10 | عمر تقویمی سلول باتری | ＞15 سال |
| 11 | نرخ تضعیف باتری | تضعیف کمتر از 6٪ هر سه سال |
| 12 | راندمان شارژ و دشارژ | ≥94% |
| 18 | وزن | 5.49 کیلوگرم |
| 19 | ابعاد (L*W*H) | 174.7x71.7x204.4mm |
5) خوشه باتری
خوشه باتری واحدی است که از چندین بسته باتری متصل به روش الکتریکی خاص تشکیل شده است، از جمله قفسه های باتری، باتری های ذخیره سازی انرژی، مدارهای برق و نمونه برداری، رابط های الکتریکی و سایر اجزا. یک کابینت واحد از 15 بسته باتری 1P16S و یک اینورتر ذخیره سازی انرژی 100 کیلوواتی تشکیل شده است تا یک کابینت یکپارچه ذخیره سازی انرژی خنک شونده با هوای فسفات آهن لیتیوم با عملکردهای شارژ و دشارژ تشکیل شود. ظرفیت اسمی کابینت 215 کیلووات ساعت است.
| شماره | شرح | پارامتر |
| 1 | انرژی خوشه باتری (کیلووات ساعت) | 215.04 |
| 2 | حالت گروه بندی | 1P15S |
| 3 | ولتاژ اسمی (V) | 768 |
| 4 | محدوده ولتاژ عملیاتی (V) |
672V-864V |
| 5 | نرخ شارژ و دشارژ نامی | 0.5P |
| 6 | جریان شارژ و دشارژ نامی | 140A |
6) سیستم تبدیل توان (PCS)
سیستم تبدیل توان (PCS) فرآیند شارژ و دشارژ سیستم باتری ذخیره سازی انرژی را کنترل می کند، تبدیل AC/DC را انجام می دهد و در صورت عدم وجود برق شبکه، مستقیماً برق را به بارهای AC می رساند. PCS از یک مبدل دو طرفه DC/AC، یک واحد کنترل و غیره تشکیل شده است. کنترلر PCS دستورالعمل های کنترل پس زمینه را از طریق ارتباط دریافت می کند و مبدل را برای شارژ یا دشارژ باتری با توجه به علامت و اندازه دستورالعمل برق کنترل می کند، در نتیجه توان فعال و توان راکتیو شبکه برق را تنظیم می کند. کنترلر PCS از طریق رابط RS-485 با BMS ارتباط برقرار می کند تا اطلاعات وضعیت بسته باتری را دریافت کند، که می تواند شارژ و دشارژ محافظتی باتری را محقق کند و از عملکرد ایمن باتری اطمینان حاصل کند.
7) سیستم مدیریت باتری (BMS)
BMS یک معماری 2 لایه را اتخاذ می کند. هر سیستم مدیریت باتری از یک واحد مدیریت باتری (BMU) و یک واحد کنترل باتری (BCU) تشکیل شده است. سیستم BMS دارای عملکردهایی مانند تشخیص و گزارش با دقت بالا سیگنال های آنالوگ، آلارم خطا، آپلود و ذخیره سازی، حفاظت از باتری، تنظیم پارامترها، تعادل غیرفعال، کالیبراسیون SOC بسته باتری، مجوز حساب عملیات و مدیریت رمز عبور و تعامل اطلاعات با سایر دستگاه ها است.
8) واحد مدیریت باتری (BMU)
واحد کنترل فرعی BMU با جمع آوری دقیق ولتاژ و دمای هر باتری منفرد، نظارت بر وضعیت باتری را در زمان واقعی محقق می کند. این ماژول دارای یک عملکرد ارتباط داده قابل اعتماد است و می تواند در طول عملکرد سیستم با واحد کنترل اصلی سیستم مدیریت باتری یا سایر تجهیزات ضروری ارتباط برقرار کند.
9) واحد کنترل باتری (BCU)
واحد کنترل اصلی BCU هسته کنترل سیستم مدیریت باتری است. این ولتاژ و دمای سلول های باتری را با برقراری ارتباط با واحدهای کنترل فرعی تشخیص می دهد و پارامترهای مشخصه خارجی مانند ولتاژ کل بسته باتری، جریان شارژ و دشارژ و مقاومت عایق به زمین را تشخیص می دهد. این حالت داخلی باتری لیتیومی (ظرفیت، SOC، SOH و غیره) را با توجه به الگوریتم های مناسب تخمین می زند و نظارت می کند. بر این اساس، مدیریت شارژ و دشارژ، مدیریت حرارتی، تشخیص عایق، مدیریت تعادل سلول منفرد و آلارم خطای بسته باتری لیتیومی را محقق می کند. این می تواند داده ها را با PCS، EMS، رابط انسان و ماشین و سایر دستگاه ها از طریق گذرگاه ارتباطی تبادل کند و از طریق زنجیره دیزی با BMU ارتباط برقرار کند.
| No. | مورد | پارامتر |
| 1 | مدل دستگاه | BCU |
| 2 | تشخیص جریان | 0A～±300A (اختیاری) |
| 3 | دقت نمونه برداری ولتاژ | 1% (نامی) |
| 4 | رابط ارتباطی | RS485,CAN |
| 5 | ولتاژ منبع تغذیه | 12VDC (نامی) |
| 6 | مصرف برق دستگاه | ≤3W |
| 7 | دمای عملیاتی | -40℃~+65℃ |
| 8 | رطوبت محیط | ≤95% |
| 9 | ارتفاع | ≤4000m |
| 10 | حداکثر مقدار مدیریت BMU | 64 PCS |
| 11 | خطای محاسبه SOC | ≤5% |
