4-12kW 5U Subrack سیستم برق ثابت جاسازی شده در سفید یا سیاه برای بهره وری صنعتی ET48200-003
مقدمه
5U منبع برق Sub-rack، 5U ارتفاع طراحی جمع و جور برای پاسخگویی به نیازهای کاربردی حیاتی از فیبر و انتقال مایکروویو، دستگاه دسترسی، سوئیچ. حداکثر جریان سیستم 200A است،با AC / باتری / بار MCB. کابل ها از جلو با MCB و بسبار وارد میشن
ویژگی های کلیدی
- عرض استاندارد 19 اینچ که دارای مزیت استفاده گسترده است
- 5U ارتفاع طراحی جمع و جور، فضای و هزینه نصب می تواند ذخیره شود
- عملکرد جلویی و دسترسی به کابل ها، ظاهری خوب و نگهداری ایمن
- مدیریت کامل باتری، طول عمر باتری را به خوبی فراهم می کند
- پورت های ارتباطی مختلف، RS485، پورت اینترنت، تماس های خشک و غیره.
- که امکان ایجاد شبکه های انعطاف پذیر و نظارت از راه دور را فراهم می کند
- اصلاح کننده و کنترل کننده گرم قابل وصل، آسان و سریع در راه اندازی نگهداری
- طیف گسترده ای از ولتاژ ورودی ((85-300Vac) شبکه برق سازگار است
- منطقه زیر منبع تغذیه پشتیبانی از اضافه کردن MPPT و اسلات منبع تغذیه اینورتر
سناریوهای کاربرد
- ایستگاه پایه بی سیم
- شبکه انتقال
- شبکه ارتباطات شرکت ها

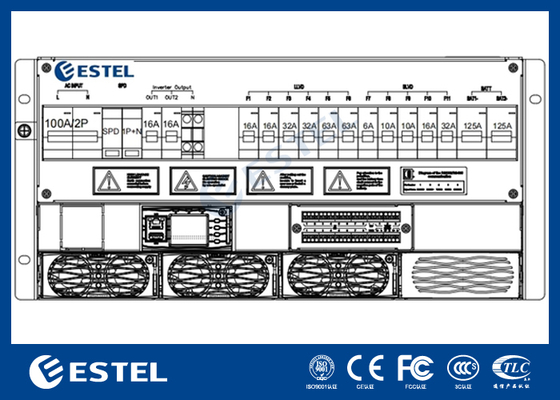

ET48200-003 مشخصات
| نوع |
4 ~ 12kW 5U Subrack |
| سیستم |
ابعاد |
482.0 ((W) * 350.6 ((D) * 5U ((H) |
| وزن |
≤20kg (بدون اصلاح کننده) |
| حالت خنک کننده |
خنک سازی طبیعی |
| حالت نصب |
نصب شده بر روی قفسه 19 اینچی یا داخل کابینت |
| حالت کابل کشی |
ورودی بالا و خروجی بالا |
| حالت نگهداری |
نگهداری جلو، تغییر درجه ماژول پشتیبانی |
| سطح حفاظت |
IP20 |
|
AC
توزیع
|
حالت ورودی |
220VAC تک فاز |
| ظرفیت ورودی |
1×100A/2P |
| فرکانس ورودی |
۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز |
| SPD AC |
20kA/40kA، 8/20μs |
| ظرفیت تولید |
1×16A/1P، 1×10A/1P |
|
دی سی
توزیع
|
ولتاژ خروجی |
-43~-58VDC، ارزش نامی: -53.5VDC |
| حداکثر ظرفیت |
12kW ((4KW*3) |
| قطعات قطعات باتری |
2×125A/1P |
| دستگاه های شکستن بار |
LLVD:2×63A/2P، 2×32A/1P، 2×16A/1P
BLVD:1×32A/1P، 1×16A/1P، 2×10A/1P، 1×6A/1P
|
| SPD DC |
10kA/، 8/20μs |

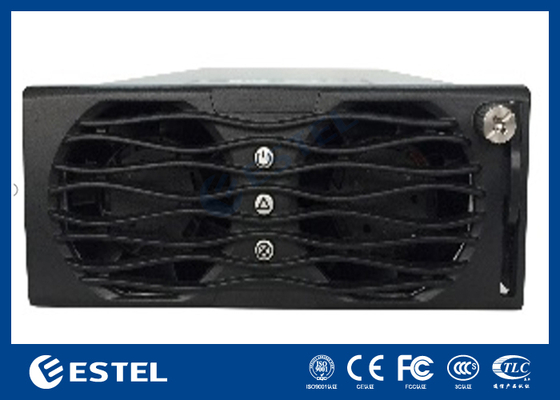

| اصلاح کننده |
ولتاژ ورودی |
85VAC ≈ 300VAC، با قدرت 220VAC |
| کارایی |
>96.6% |
| قدرت نامی |
4000W ((176~300VAC) |
| دمای کار |
-40°C~+75°C ((به طور کامل در زیر 50°C) |
| ابعاد |
106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) |
| وزن |
≤2.1kg |
| حالت خنک کننده |
خنک سازی اجباری |
| فاکتور قدرت |
≥0.99 @ 220Vac 20-100٪ بار |
|

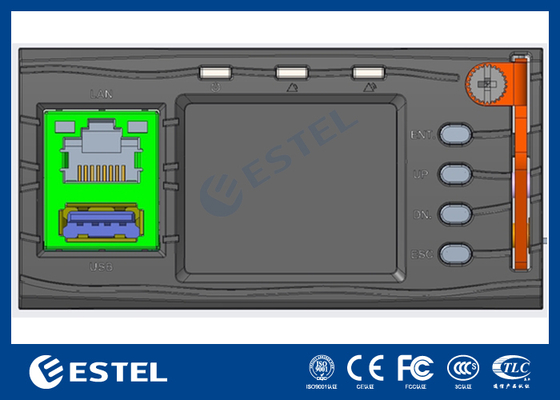

کنترل کننده
|
ورودی سیگنال |
3 AI ((2 دمای باتری، 1 دمای محیط) ، 8 DI ، 2 RS485 |
| خروجی آژیر |
8 تماس خشک |
| پورت ارتباطی |
LAN،USB،RS485،SNMP |
| حالت نمایش |
صفحه LCD |
| محیط زیست |
دمای کار |
-40°C~+70°C |
| دمای ذخیره سازی |
-40°C~+70°C |
| رطوبت کاری |
۵٪ تا ۹۵٪ ((غیر فشرده سازی) |
| ارتفاع |
0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) |
سوالات متداول:
سوال: نام تجاری این منبع برق صنعتی چیست؟
ج: نام تجاری استل سیستم برق جاسازی شده است.
سوال: شماره مدل این منبع برق صنعتی چیست؟
ج: شماره مدل این است ET48200-003.
سوال: اين منبع برق صنعتي کجا توليد مي شود؟
ج: این محصول در چین ساخته شده است.
سوال: محدوده ولتاژ ورودی منبع برق صنعتی چیست؟
A: محدوده ولتاژ ورودی 90V-264V AC است.
س: آیا منبع برق صنعتی دارای محافظت از ولتاژ بالا است؟
جواب: بله، اين منبع برق صنعتي از محافظت از ولتاژ بالا مجهز شده.
