منبع تغذیه رک 15U، 3000 وات، 48 ولت، 650 آمپر، ورودی AC، سیستم برق مخابراتی
جزئیات محصول
منبع تغذیه مخابراتی 15U
,3000 وات,سیستم برق مخابراتی 48 ولت
,650 آمپر,منبع تغذیه رک مخابراتی با ورودی AC
سیستمهای منبع تغذیه صنعتی چند منظوره
- IPUM39K-B5D1315توضیحات پیکربندی سیستم

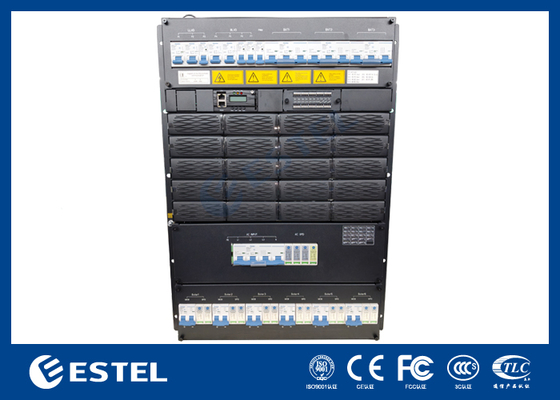

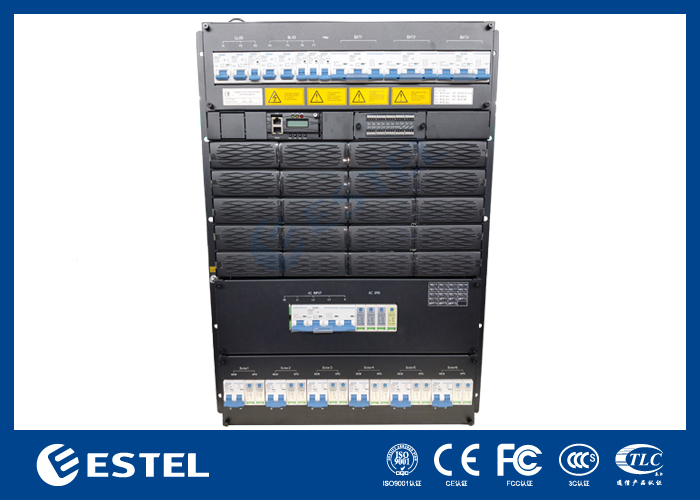

IPUM39K-B5D1315منبع تغذیه زیر قفسهای، طراحی فشرده با ارتفاع 15U برای پاسخگویی به
نیازهای کاربردی حیاتی انتقال فیبر و مایکروویو، دسترسی
دستگاه، سوئیچ. حداکثر توان سیستم 3000 کیلووات است، با AC/باتری/بار

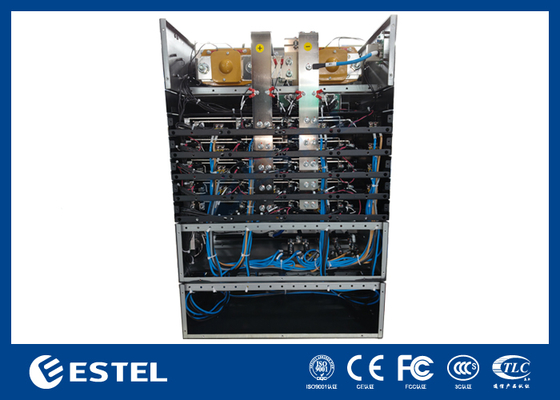

MCBها. کابلها از جلو با MCB و شینه دسترسی دارند.
- عرض استاندارد 19 اینچی که مزیت استفاده گسترده را دارد
- طراحی فشرده با ارتفاع 15U، میتوان در فضا و هزینه نصب صرفهجویی کرد
- عملکرد جلو و دسترسی به کابل، نگهداری زیبا و ایمن
- مدیریت باتری عالی، عمر باتری را افزایش میدهد و به خوبی فراهم میکند
- پورتهای ارتباطی مختلف، RS485، پورت اینترنت، کنتاکتهای خشک و غیره که امکان شبکهسازی انعطافپذیر و نظارت از راه دور را فراهم میکند
- یکسو کننده و کنترلر قابلیت اتصال داغ دارند، نگهداری آنلاین آسان و سریع
- محدوده ولتاژ ورودی گسترده (85-300Vac) شبکه برق سازگار است
IPUM39K-B5D1315 شامل واحد توزیع، ماژول یکسو کننده، ماژول تبدیل، ماژول نظارت است. پیکربندی اختیاری است، همانطور که در جدول زیر آمده است:
| پیکربندی | ماژول یکسو کننده | یادداشت |
| استاندارد | GB 4943 | برای جزئیات، لطفاً به مشخصات ماژولها مراجعه کنید |
| استاندارد | IEC/EN 62368-1 | |
| استاندارد | EN 55032 Class A,GR1089 Issue 4 ,R3-10, R3-11, R3-12 Class B تایید شده توسط آمریکای شمالی | |
| استاندارد | EN300386,CLASSA |
ساخت IPUM39K-B5D1315
IPUM39K-B5D1315 شامل دو ماژول است:
ماژول یکسو کننده (MR483000HG2B)
ماژول فتوولتائیک
بریکرهای باتری: 3*125A/3P+4*پیچ M8 (BAT-)،
بریکرهای بار
جزئیات سریع:
| محل مبدا: شنژن، چین (سرزمین اصلی) | ولتاژ ورودی: AC220V یا DC48V |
| نام تجاری: ESTEL | ولتاژ خروجی: AC220V یا DC48V |
| شماره مدل:IPUM39K-B5D1315 | توان خروجی ماژول یکسو کننده: 3000کیلووات |
| نام محصول: منابع تغذیه صنعتی | فرکانس ورودی 47Hz～63Hz |
| گواهینامه: ISO9001, CE, 3C, FCC, TLC | حداکثر جریان خروجی ماژول یکسو کننده: 50A |
| کاربرد: تجهیزات صنعتی | ضریب توان: ≥0.99 |
شرایط پرداخت و حمل و نقل:
| حداقل مقدار سفارش: | 1 مجموعه |
| قیمت: | مذاکره |
| شرایط پرداخت: | L/C, D/A, D/P,T/T, Western Union |
| توانایی تامین: | 20000 مجموعه در ماه |
| زمان تحویل: | 7-10 روز کاری |
| جزئیات بسته بندی: | کارتن/جعبه چوبی |
دو روش عملیاتی:
(1) ورودی AC: راهاندازی ماژول یکسو کننده پس از روشن شدن AC، خروجی -48Vdc، در همان زمان باتری را شارژ کرده و ماژول تبدیل را تغذیه میکند، ماژول تبدیل 220Vac را خروجی میدهد.
در شرایط عادی، پارامترهای ماژول یکسو کننده و واحد توزیع همگی تحت کنترل ماژول نظارت هستند و طبق پارامترهای از پیش تعیین شده یا دستورات کاربر عمل میکنند. اگر خطای برق AC رخ دهد، باتری به سیستم نیرو میدهد و به خروجی - 48 VDC و 220 vac ادامه میدهد، با تخلیه باتری، ولتاژ باتری شروع به کاهش میکند، هنگامی که ولتاژ زیر 43.2 ولت + / - 0.5 ولت باشد، ماژول نظارت سیگنال کم ولتاژ باتری را ارسال میکند و خروجی بار را مستقیماً میبندد، سپس سیستم برق از کار میافتد. هنگامی که برق AC خارجی بازیابی میشود، سیستم دوباره به طور معمول کار میکند. (تمام دادههای نظارت فوق مقادیر پیشفرض سیستم هستند و میتوانند توسط کاربر بازنشانی شوند)
(2) ورودی -48 ولت: بدون جریان AC یا بدون اتصال AC، دسترسی به برق خارجی -48 ولت به پورت بار -48 ولت، راهاندازی ماژول نظارت و تبدیل، خروجی 220Vac.
عملکرد جبران دما به طور پیشفرض روشن است، که در صورت لزوم میتواند با دستور کاربر فعال یا ممنوع شود. دمای عملیاتی ≥55℃، توان خروجی منبع تغذیه به صورت خطی کاهش مییابد (@65℃، توان خروجی 1300 وات خواهد بود).
مشخصات فنی
ابعاد ماژول یکسو کننده به شرح زیر است:
| رتبه عایق | ||
| پارامتر | استاندارد | یادداشت |
| مقاومت عایق (ورودی AC) | ورودی-خروجی: 3500Vdc/10mA//1min |
بدون جرقه یا خرابی. لوله تخلیه/دستگاه حفاظت از نوسانات را قبل از آزمایش بردارید، بدون ماژول یکسو کننده یا ماژول نظارت. خروجی با 2 مسیر ترمینال ولتاژ پایین، ولتاژ بالا با عملکرد بای پس AC، آزمایش نشود. |
| ورودی-محفظه: 3500Vdc/10mA//1min | ||
| خروجی-محفظه: 750Vdc/10mA//1min | ||
| مقاومت عایق (ورودی DC) | ورودی-خروجی: 750Vdc/10mA//1min | |
| ورودی-محفظه: 750Vdc/10mA//1min | ||
| خروجی-محفظه: 750Vdc/10mA//1min | ||
| جریان نشتی | ≤3.5mA | ورودی 280Vac، بار کامل خروجی |
| مقاومت عایق | @ اتمسفر معمولی، رطوبت نسبی 90٪، ولتاژ تست DC 500V، مقاومت عایق ورودی-خروجی، ورودی-زمین، خروجی-زمین نباید کمتر از 10MΩ باشد. خروجی با 2 مسیر ترمینال ولتاژ پایین، ولتاژ بالا با عملکرد بای پس AC، آزمایش نشود. | |
| محیط | |||||
| پارامتر | حداقل | معمولی | حداکثر | واحد | یادداشت |
| محدوده دمای عملیاتی | -5 | 25 | +55 | °C | |
| دمای ذخیره سازی | -40 | +70 | °C | ||
| رطوبت نسبی | 5 | 95 | % | عملکرد طولانی مدت، بدون تراکم | |
| فشار اتمسفر | 70 | 106 | KPa | ||
| ارتفاع | 0 | 3000 | m | ||
| خنک کننده | خنک کننده اجباری، جلو-ورودی و عقب-خروجی؛ فن در پنل جلو قرار دارد، با سرعت کنترل شده توسط دما. | ||||
| سطح ضد آب و گرد و غبار |
منبع تغذیه باید به درستی تحت شرایط زیر کار کند: تراکم قطر گرد و غبار بالای 55µm≤3*104 ذره/m3. ذره گرد و غبار غیر رسانا، غیر الکترومغناطیسی، غیر خورنده، بدون عملکرد ضد آب است. |
||||
کاربرد
(1) دسترسی یکپارچه
(2) سیستم توزیع و توسعه داخلی
(3) ایستگاه سیار و سیستم پوشش توسعه
(4) WLAN
(5) ایستگاه زمینی ارتباطات ماهوارهای و ایستگاه ارتباطات مایکروویو
(6) اتاق توزیع جریان ضعیف
(7) سایر سیستمهای برق بدون وقفه AC/DC
ویژگیها
(1) دو خروجی: -48Vdc، 220Vac
(2) دو ورودی: -48Vdc، 220Vac
(3) اتخاذ فناوری جبران ضریب توان فعال، ضریب توان >0.99
(4) محدوده عملکرد گسترده ولتاژ ورودی AC: 90~280Vac
(5) محدوده دمای عملیاتی گسترده: -5℃~+55℃
(6) فناوری سوئیچینگ انجام شده،
(7) مدیریت باتری عالی عمر باتری را افزایش میدهد: مدیریت شارژ/دشارژ، جبران دمای باتری، حفاظت از ولتاژ پایین.
(8) قابل تعویض داغ
(9) حفاظت از ولتاژ بیش از حد/کم ولتاژ ورودی
(10) حفاظت از ولتاژ بیش از حد خروجی، حفاظت از جریان بیش از حد خروجی، حفاظت از اتصال کوتاه خروجی
(11) تعبیه شده / نصب شده روی دیوار
(12) رابط ارتباطی RS485، RS232
-
