کابینت برق مخابراتی و کابینت باتری 32U بیرونی با پنل توزیع برق و حفاظت ضد سرقت باتری
جزئیات محصول
کابینت برق مخابراتی با پانل توزیع
,کابینت باتری 32U در فضای باز ضد سرقت
,سیستم برق مخابراتی با محافظت از باتری
کابینت برق مخابراتی و کابینت باتری 32U در فضای باز با پنل توزیع برق و محافظ ضد سرقت باتری
1. مقدمه
ET7575200A یک کابینت در فضای باز با عملکردهای ذخیره سازی باتری و توزیع انرژی است، همچنین می تواند با سیستم یکسو کننده برق مخابراتی و ماژول های MPPT فتوولتائیک نصب شود که می تواند در سناریوهای مختلف منبع تغذیه مخابراتی در فضای باز استفاده شود. این کابینت گزینه های نصب انعطاف پذیری را برای باتری های لیتیوم و سرب اسید ارائه می دهد و برای باتری سرب اسید، کاربر می تواند قفسه های باتری ضد سرقت را انتخاب کند.
2. برنامه های کاربردی
این کابینت برق در فضای باز به طور گسترده در سایت های مخابراتی سیار اپراتورهای مخابراتی، پناهگاه های کوچک در فضای باز، کابینت های کنترل برق راه آهن، ایستگاه های پایه ارتباطی، ایستگاه های تشخیص هوا در فضای باز، کابینت های کنترل خورشیدی و غیره استفاده می شود.
3. ویژگی های کابینت
- درجه حفاظت بالا: IP55

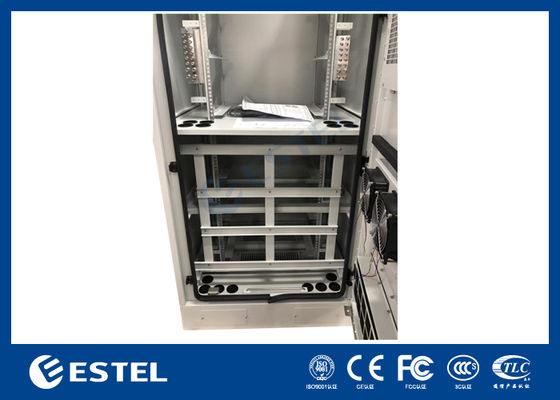

- توانایی ضد سرقت قوی، با گزینه هایی برای باتری های لیتیوم یون و باتری های اسید سرب.

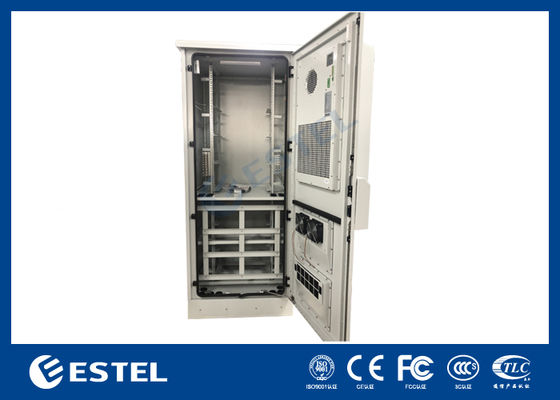

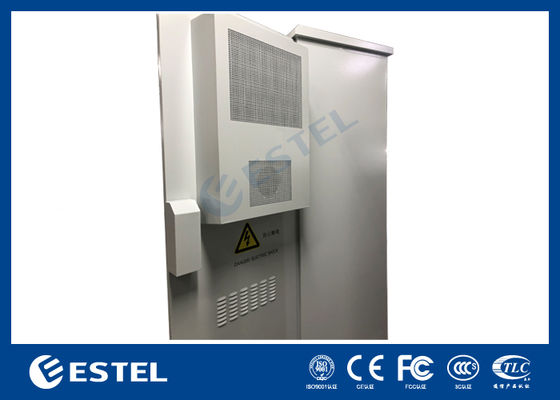

- سیستم خنک کننده بر روی درب کابینت نصب شده است، مناسب برای نگهداری، تمیز کردن و تعویض
- پشتیبانی از مدیریت از راه دور، بهبود امنیت و به حداقل رساندن هزینه عملیات مشتری

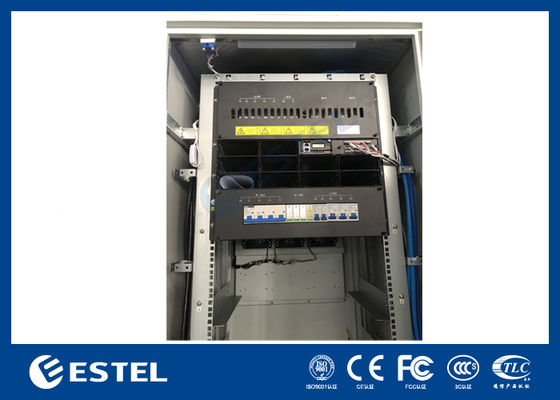

4. ویژگی های سیستم قدرت یکسو کننده
- ظرفیت سیستم قدرت: 18 کیلو وات، 6 ماژول یکسو کننده + 1 ماژول نظارت.
- ارتفاع سیستم قدرت: 5 واحد رک.
- مشخصات ماژول یکسو کننده: 3 کیلو وات;
- ماژول مانیتورینگ: پشتیبانی از SNMP.
- توزیع برق:
- LVD1: 2x80A، 2x63A؛
- LVD2: 1x63A، 4x32A، 2x16A؛
5. ویژگی های سیستم خنک کننده
تهویه مطبوع یا فن های نصب شده در درب، بر اساس قدرت اتلاف حرارت و بودجه تجهیزات مشتری.
6. پارامترهای فنی
| پیکربندی | مورد | پارامتر فنی |
| کابینه | مدل | ET7575200A-32U |
| سطح حفاظت | IP55 | |
| ابعاد خارجی | HxWxD = 2000x750×750mm (قابل سفارشی سازی) | |
| ابعاد داخلی | 19 اینچ 32U | |
| مواد | فولاد گالوانیزه به ضخامت 1.2 میلیمتر تک جداره. | |
| ضخامت قطعات بلبرینگ: 2.0 میلی متر | ||
| عایق | 20 میلی متر PEF | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | RAL7035 | |

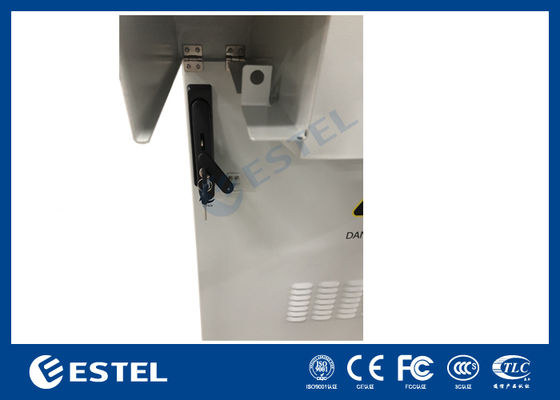

| قفل کنید | سیستم قفل سه نقطه ای ضد سرقت | |
| لولا | لولای داخلی | |
| گزینه های نصب | کف نصب شده | |
| مسیریابی کابل | کابل داخل و خارج از پایین کابینت | |
| تعمیر و نگهداری | یک درب جلو و یک درب عقب | |
| سیستم خنک کننده | کولر گازی | اختیاری |
| فن | 2 عدد پنکه با یک کنترلر فن | |
| ولتاژ ورودی | AC220V 60Hz | |
| سنسور درب | سنسور درب | بله |
| سنسور دما | سنسور دما | بله |
| سیستم قدرت | یکسو کننده + خورشیدی |
سیستم یکسو کننده (اختیاری) |
|
سیستم PV (اختیاری) |
||
|
اینورتر (اختیاری) |
||
| توزیع برق: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| لامپ ال ای دی | لامپ LED برای روشنایی با سوئیچ، ولتاژ: AC220V، 60 هرتز. | |
| محیط زیست | دمای کاری | -40℃ ~+55℃ (+تابش خورشیدی) |
| دمای ذخیره سازی | -40℃~+70℃ | |
| رطوبت کاری | 5٪ ~ 95٪ (بدون تراکم) | |
| ارتفاع کاری | 0 تا 4000 متر | |
-
