سیستم برق متناوب 312kW 5U Subrack، ورودی 220VAC، خروجی 4358VDC، کارایی > 96٪، ≤2kg ماژول های اصلاح کننده، 19 اینچ ریک نصب

خلاصه ی محصول

سیستم برق 5U 3 ′′12kW Subrack یک راه حل قدرت فشرده و فشرده طراحی شده برای مخابرات، مراکز داده و کاربردهای صنعتی است.از ورودی تک فاز 220VAC پشتیبانی می کند و یک خروجی ثابت از 43 تا 58VDC را با مقدار نامی 53 ارائه می دهد.5VDC. این سیستم به کارایی بیش از 96٪ می رسد که عملکرد قابل اعتماد و از دست دادن انرژی کم را تضمین می کند.

طراحی ماژولار حداکثر چهار ماژول تنظیم کننده را در بر می گیرد، هر کدام با قدرت نامی 3000W با وزن ≤2kg. خنک سازی اجباری عملکرد پایدار را تحت بار سنگین تضمین می کند.در حالی که سیستم کیفیت قدرت عالی را با عامل قدرت ≥0 حفظ می کند.99 و THD ≤5٪. کل ظرفیت به 12kW می رسد، مناسب برای سناریوهای پشتیبان و توزیع پرطلب است.

برای کنترل و نظارت، این سیستم شامل 4 ورودی آنالوگ (باتری و دمای محیط) ، 7 ورودی دیجیتال و 6 خروجی هشدار تماس خشک است.,با یک صفحه نمایش LCD برای مدیریت محلی.

این واحد برای محیط های خشن طراحی شده است و در محدوده 40 ° C تا + 65 ° C (حمل کامل کمتر از 50 ° C) کار می کند ، رطوبت 5٪ تا 95٪ را تحمل می کند و ارتفاع تا 3000 متر را پشتیبانی می کند.طراحی محکم آن تضمین می کند که حتی در شرایط سخت نیز قابل اعتماد باشد.

با ماژول های مستقیم کننده سبک وزن، پشتیبانی از تعمیرات جلویی و محافظت IP20، این سیستم برق DC یک راه حل مقرون به صرفه و مقیاس پذیر برای اپراتورانی که نیاز به دسترسی بالا دارند، ارائه می دهد.اندازه فشرده، و قابل استفاده آسان.

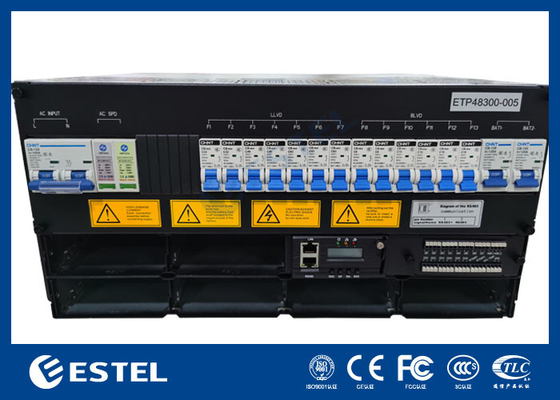

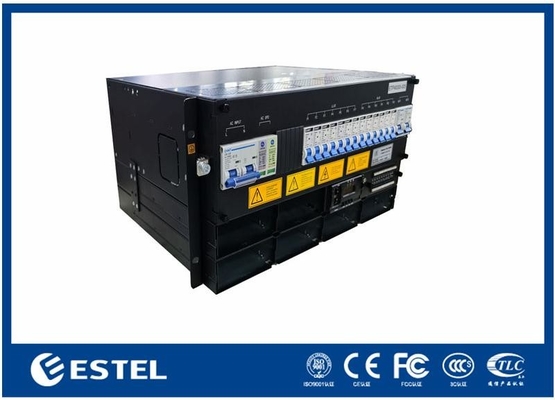

3-12kW 5U Subrack

سیستم

• ابعاد: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• وزن: ≤20 کیلوگرم (بدون اصلاح کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: بر روی قفسه 19 اینچی یا داخل کابینت نصب می شود

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری جلویی، تغییر درجه ماژول پشتیبانی

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: 220VAC تک فاز

• ظرفیت ورودی: 1×100A/2P

• فرکانس ورودی: 4566 هرتز، ارزش نامی: 50 هرتز/60 هرتز

• SPD AC: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: ¥43 ~ ¥58VDC، ارزش نامی: ¥53.5VDC

• حداکثر ظرفیت: 12kW (3kW × 4)

• قطعات باتری: 2×63A/1P

• قطع کننده های بار: LLVD: هیچ؛ BLVD: 2×63A/1P

• SPD DC: 10kA، 8/20μs

اصلاح کننده

• ولتاژ ورودی: 85VAC ~ 300VAC، 220VAC

• کارایی: >96%

• قدرت نامی: 3000W (176 ¢ 300VAC)

• دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)

• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• فاکتور قدرت: ≥0.99

• THD: ≤5٪

کنترل کننده

• ورودی سیگنال:4 AI (3 درجه حرارت باتری، 1 درجه حرارت محیط) ، 7 DI

• خروجی زنگ:6 تماس خشک

• پورت ارتباطی:RS232/485، SNMP

• حالت نمایش:صفحه LCD

محیط زیست

• دمای کار:40°C تا +65°C (طاقت کامل کمتر از 50°C)

• دمای نگهداری:¥40°C ~ +70°C

• رطوبت کاری:۵٪ تا ۹۵٪ (غیر فشرده سازی)

• ارتفاع:0 ~ 3000m (اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.)
