سیستم برق متناوب 318kW 6U Subrack، ورودی 380VAC/220VAC، ورودی 43 تا 58VDC، کارایی > 96٪، ≤2kg ماژول های اصلاح کننده

خلاصه ی محصول

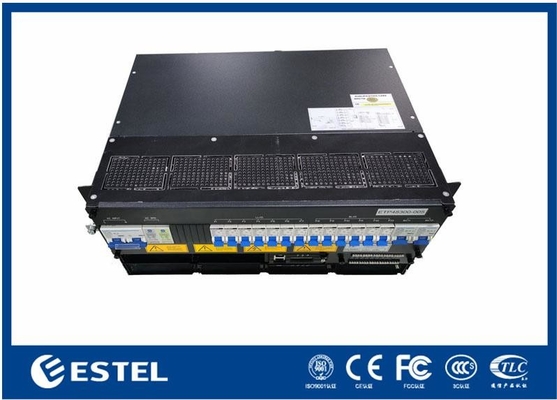

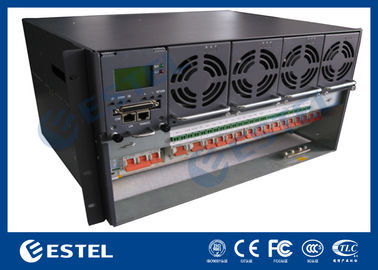

Subrack 3 ′′ 18kW DC Power System 6U یک راه حل قدرت قابل اعتماد و مقیاس پذیر است که برای ارتباطات، فناوری اطلاعات و کاربردهای صنعتی طراحی شده است.این پشتیبانی هر دو 380VAC سه فاز و 220VAC ورودی تک فاز، ارائه یک خروجی ثابت 43 به 58VDC با یک ارزش نامی 53.5VDC. با حداکثر ظرفیت سیستم 18kW و بهره وری بالاتر از 96٪، عملکرد بالا، صرفه جویی در انرژی را تضمین می کندو عملکرد ثابت.

سیستم معماری ماژولار را با حداکثر شش ماژول اصلاح کننده، هر کدام با قدرت 3000 وات و وزن کمتر از 2 کیلوگرم اتخاذ می کند. ماژول ها دارای خنک سازی اجباری، عامل قدرت ≥ 0 هستند.99، و THD ≤5٪، که خروجی صاف و کارآمد DC را فراهم می کند. طراحی سبک وزن با پشتیبانی از نگهداری جلو نصب و سرویس را ساده می کند،در حالی که حفاظت IP20 تضمین ایمنی و دوام.

این سیستم مجهز به چهار قطع کننده باتری (4 × 125A / 1P) و قطع کننده بار دوگانه (2 × 63A / 1P) است که توزیع DC امن را فراهم می کند. همچنین شامل 4 ورودی آنالوگ برای باتری و دمای محیط می شود.7 ورودی دیجیتالنظارت از طریق RS232/485 و SNMP، با یک رابط LCD برای کار کاربر پسند فعال می شود.

این واحد برای محیط های خشن ساخته شده است و از ¥40 °C تا +65 °C (حمل کامل کمتر از 50 °C) کار می کند، در برابر رطوبت 5 ¥95٪ بدون فشرده سازی مقاومت می کند و از نصب در ارتفاع تا 3000 متر پشتیبانی می کند.طراحی فشرده 6U و سازگاری 19 اینچی آن را به یک انتخاب ایده آل برای کاربردهای منبع انرژی حیاتی که نیاز به بهره وری بالا دارند، تبدیل می کند، مقیاس پذیری و قابلیت اطمینان.

3-18kW 6U Subrack

سیستم

• ابعاد: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• وزن: ≤25 کیلوگرم (بدون اصلاح کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: بر روی قفسه 19 اینچی یا داخل کابینت نصب می شود

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری جلویی، تغییر درجه ماژول پشتیبانی

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: سه فاز 380VAC یا تک فاز 220VAC

• ظرفیت ورودی: 1×63A/3P

• فرکانس ورودی: 4566 هرتز، ارزش نامی: 50 هرتز/60 هرتز

• SPD AC: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: ¥43 ~ ¥58VDC، ارزش نامی: ¥53.5VDC

• حداکثر ظرفیت: 18kW (3kW × 6)

• قطعات باتری: 4×125A/1P

• قطع کننده های بار: LLVD: هیچ؛ BLVD: 2×63A/1P

• SPD DC: 10kA، 8/20μs

اصلاح کننده

• ولتاژ ورودی: 85VAC ~ 300VAC، 220VAC

• کارایی: >96%

• قدرت نامی: 3000W (176 ¢ 300VAC)

• دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)

• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• فاکتور قدرت: ≥0.99

• THD: ≤5٪

• خروجی DC: ¥43 ~ ¥58VDC، نامگذاری ¥53.5VDC، حداکثر 55A

کنترل کننده

• ورودی سیگنال: 4 AI (3 دمای باتری، 1 دمای محیط) ، 7 DI

• خروجی آژیر: 6 تماس خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط زیست

• دمای عملیاتی: 40 °C ~ + 65 °C (طاقت کامل کمتر از 50 °C)

• دمای ذخیره سازی: 40 °C ~ + 70 °C

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر فشرده سازی)

• ارتفاع: 0 ~ 3000m (اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.)
