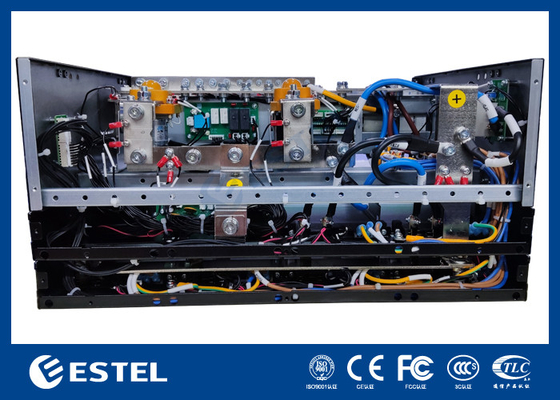

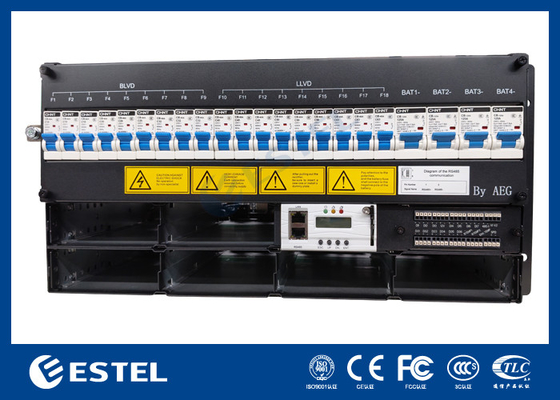

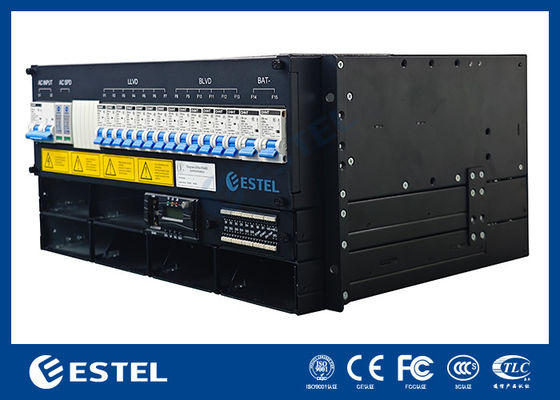

راه حل برق DC جمع و جور 3 تا 9 کیلووات، نصب شده در رک 6U، راندمان بالا >96٪، یکسو کننده های مدولار 3000 وات، ورودی AC انعطاف پذیر

بررسی اجمالی محصول

راه حل برق DC 3 تا 9 کیلووات، نصب شده در رک 6U، برای ارائه انرژی قابل اعتماد و کارآمد برای مخابرات، زیرساخت های فناوری اطلاعات و سایت های صنعتی طراحی شده است. با پشتیبانی از ورودی سه فاز 380VAC و تک فاز 220VAC، خروجی -43 تا -58VDC تنظیم شده با -53.5VDC نامی را ارائه می دهد که آن را برای تامین DC پایدار در شبکه های حیاتی مناسب می کند.

این سیستم با استفاده از سه ماژول یکسو کننده قابل تعویض در حین کار، هر کدام با توان 3000 وات و وزن کمتر از 2 کیلوگرم، به حداکثر ظرفیت خروجی 9 کیلووات می رسد. با خنک کننده هوای اجباری، ضریب توان بالا ≥0.99 و اعوجاج هارمونیکی کل ≤5٪، یکسو کننده ها عملکرد پایدار و تبدیل توان با کیفیت بالا را حتی تحت بارهای سنگین تضمین می کنند.

این سیستم مجهز به دو کلید قطع کننده باتری 125A و چندین کلید قطع کننده بار BLVD، توزیع DC انعطاف پذیر و ایمنی پیشرفته را ارائه می دهد. کنترلر آن، نظارت بر دما (باتری و محیط)، ورودی های دیجیتال و آلارم های تماس خشک را ادغام می کند، در حالی که پورت های ارتباطی (RS232/485، SNMP) امکان نظارت از راه دور را فراهم می کنند. یک LCD در پنل جلو، مدیریت محلی بصری را ارائه می دهد.

زیر رک که برای دوام طراحی شده است، از -40 درجه سانتیگراد تا +65 درجه سانتیگراد کار می کند، رطوبت غیر متراکم 5 تا 95٪ را تحمل می کند و عملکرد قابل اعتمادی را تا ارتفاع 3000 متر حفظ می کند. فرم فاکتور جمع و جور 6U، تعمیر و نگهداری از جلو و حفاظت IP20 آن را به انتخابی عملی برای اپراتورهایی تبدیل می کند که به دنبال راندمان، مقیاس پذیری و سهولت استقرار در برنامه های ماموریت-بحرانی هستند.

سیستم

• ابعاد: 482.0 (عرض) × 350.0 (عمق) × 6U (ارتفاع)

• وزن: ≤25 کیلوگرم (بدون یکسو کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده روی رک 19 اینچی یا داخل کابینت

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت تعمیر و نگهداری: تعمیر و نگهداری از جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: سه فاز 380VAC یا تک فاز 220VAC

• ظرفیت ورودی: 1 × 63A/3P

• فرکانس ورودی: 45 تا 66 هرتز، مقدار نامی: 50 هرتز/60 هرتز

• AC SPD: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: -43 ~ -58VDC، مقدار نامی: -53.5VDC

• حداکثر ظرفیت: 9 کیلووات (3 کیلووات × 3)

• کلیدهای قطع کننده باتری: 2 × 125A/1P

• کلیدهای قطع کننده بار: LLVD: هیچ؛ BLVD: 3 × 63A/1P، 3 × 40A/1P، 1 × 25A/1P

• DC SPD: 10kA، 8/20μs

یکسو کننده

• ولتاژ ورودی: 85VAC ~ 300VAC، نامی 220VAC

• راندمان: >96٪

• توان نامی: 3000 وات (176 تا 300VAC)

• دمای کار: -40 درجه سانتیگراد ~ +75 درجه سانتیگراد (خروجی کامل زیر 50 درجه سانتیگراد)

• ابعاد: 106.5 میلی متر (عرض) × 286 میلی متر (عمق) × 41.5 میلی متر (ارتفاع) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5٪

• خروجی DC: -43 ~ -58VDC، نامی -53.5VDC، حداکثر 55A

کنترلر

• ورودی سیگنال: 4 AI (3 دمای باتری، 1 دمای محیط)، 7 DI

• خروجی آلارم: 6 تماس خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کار: -40 درجه سانتیگراد ~ +65 درجه سانتیگراد (خروجی کامل زیر 50 درجه سانتیگراد)

• دمای ذخیره سازی: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کار با افزایش 200 متر ارتفاع، 1 درجه سانتیگراد کاهش می یابد.)
