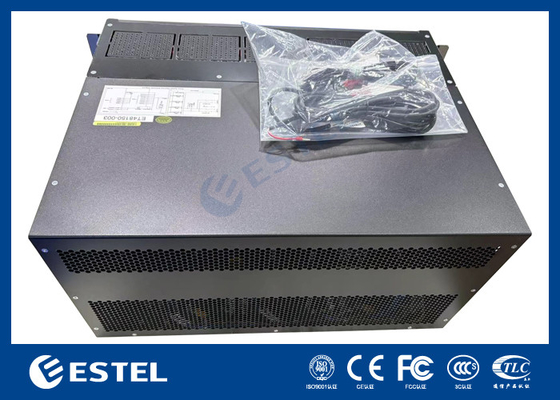

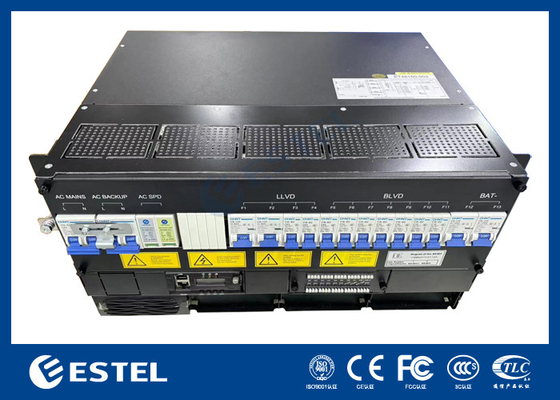

سیستم برق متناوب 7U با ظرفیت بالا 3 ٪ 27 کیلو وات ، اصلاح کننده های ماژولار 3000 وات ، ورودی AC گسترده ، > 96٪ کارایی

خلاصه ی محصول

سیستم برق DC 3 ′′ 27kW 7U نصب شده بر روی قفسه یک راه حل با ظرفیت بالا است که برای شبکه های مخابراتی، مراکز داده و تاسیسات صنعتی که نیاز به تامین مستقیم قابل اعتماد دارند طراحی شده است.این پشتیبانی هر دو 380VAC سه فاز و 220VAC ورودی تک فاز، ارائه یک خروجی ثابت 43 تا 58VDC با یک ارزش نامی 53.5VDC. با حداکثر ظرفیت 27kW،این سیستم قدرت کافی برای کاربردهای بزرگ را تضمین می کند در حالی که کارایی بالای 96٪ را حفظ می کند..

این سیستم شامل حداکثر نه ماژول اصلاح کننده است که هر کدام دارای قدرت 3000 وات و وزن ≤2 کیلوگرم هستند. این ماژول ها دارای خنک سازی اجباری و فاکتور قدرت بالا ≥0 هستند.99، و THD ≤ 5٪، که تبدیل انرژی DC تمیز و پایدار را تضمین می کند. با نگهداری جلو، ورودی کابل بالا و محافظت IP20، طراحی اولویت ایمنی، قابلیت نگهداری،و سهولت ادغام در قفسه های 19 اینچی.

توزیع DC شامل شش قطع کننده باتری 125A و چهار قطع کننده بار 63A است که مدیریت بار انعطاف پذیر و ایمن را فراهم می کند. کنترل کننده هوشمند از 4 ورودی آنالوگ، 7 ورودی دیجیتال،6 آژیر تماس خشک، و ارتباطات از راه دور از طریق RS232/485 و SNMP. نظارت محلی از طریق صفحه نمایش LCD فعال می شود.

این واحد برای محیط های چالش برانگیز ساخته شده است و از 40 درجه سانتیگراد تا 65 درجه سانتیگراد کار می کند، با رطوبت 5٪ 95٪ مقاومت می کند و در ارتفاع تا 3000 متر عملکرد پایدار را حفظ می کند.با معماری ماژولار و عملکرد قوی، سیستم برق 7U DC 3 27kW یک انتخاب ایده آل برای زیرساخت های حیاتی است که نیاز به راه حل های انرژی مقیاس پذیر و قابل اعتماد دارند.

سیستم

• ابعاد: 482.0 ((W) × 350.0 ((D) × 7U ((H)

• وزن: ≤30 کیلوگرم (بدون اصلاح کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: بر روی قفسه 19 اینچی یا داخل کابینت نصب می شود

• حالت کابل کشی: ورودی بالا و خروجی بالا

• حالت نگهداری: نگهداری جلویی، تغییر درجه ماژول پشتیبانی

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: سه فاز 380VAC یا تک فاز 220VAC

• ظرفیت ورودی: 1×63A/3P

• فرکانس ورودی: 4566 هرتز، ارزش نامی: 50 هرتز/60 هرتز

• SPD AC: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: ¥43 ~ ¥58VDC، ارزش نامی: ¥53.5VDC

• حداکثر ظرفیت: 27kW (3kW × 9)

• قطع کننده باتری: 6×125A/1P

• قطع کننده های بار: LLVD: هیچ؛ BLVD: 4×63A/1P

• SPD DC: 10kA، 8/20μs

اصلاح کننده

• ولتاژ ورودی: 85VAC ~ 300VAC، 220VAC

• کارایی: >96%

• قدرت نامی: 3000W (176 ¢ 300VAC)

• دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)

• ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• وزن: ≤2kg

• حالت خنک کننده: خنک کننده اجباری

• فاکتور قدرت: ≥0.99

• THD: ≤5٪

• خروجی DC: ¥43 ~ ¥58VDC، نامگذاری ¥53.5VDC، حداکثر 55A

کنترل کننده

• ورودی سیگنال: 4 AI (3 دمای باتری، 1 دمای محیط) ، 7 DI

• خروجی آژیر: 6 تماس خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط زیست

• دمای عملیاتی: 40 °C ~ + 65 °C (طاقت کامل کمتر از 50 °C)

• دمای ذخیره سازی: 40 °C ~ + 70 °C

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر فشرده سازی)

• ارتفاع: 0 ~ 3000m (اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.)
