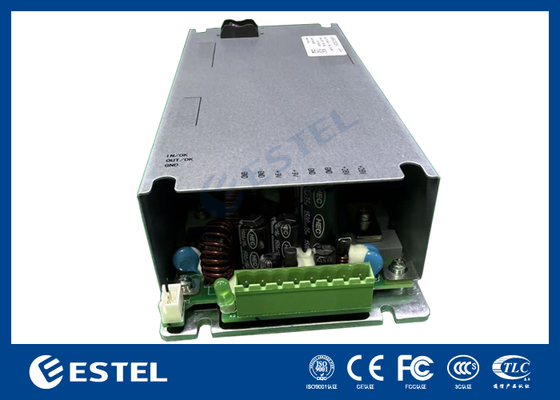

MR483000HG2B-GS ماژول اصلاح کننده با کارایی بالا 3000W، ورودی 85 ′′290VAC، خروجی 42 ′′58VDC، خنک کننده هوایی اجباری، گواهینامه CE / UL
جزئیات محصول
ماژول اصلاح کننده مخابراتی 3000 وات
,ماژول صاف کننده با کارایی بالا با خنک سازی هوایی اجباری
,دستگاه صیقل مخابراتی دارای گواهینامه CE 42-58VDC
MR483000HG2B-GS ماژول اصلاح کننده با کارایی بالا 3000W، ورودی 85 ′′290VAC، خروجی 42 ′′58VDC، خنک کننده هوایی اجباری، گواهینامه CE / UL
خلاصه ی محصول
MR483000HG2B-GSیک دستگاه تغذیه ای است که ولتاژ متناوب استاندارد را به 48Vdc پایدار برای سیستم های تغذیه ارتباطی تبدیل می کند.
برای یک ظرفیت حمل بزرگتر، ماژول های تنظیم کننده را می توان به صورت موازی متصل کرد، یا یک ماژول نظارت مستقل اضافی برای کنترل هوشمند استفاده می شود.
ماژول اصلاح کننده یک واحد ماژولار پلاگین است که برای سازگاری با قفسه ها و کابینت ها طراحی شده است.
محیط عملیاتی
| ماده | پیکربندی |
|---|---|
| دمای کار | ¥10°C ~ +75°C |
| توجه: کار عادی در درجه حرارت 10°C تا 55°C | |
| قدرت به 80٪ از 55 °C به 65 °C و به 40٪ از 65 °C به 75 °C کاهش یافته است. | |
| راه اندازی در 40 °C ممکن است پس از روشن شدن ورودی. | |
| دمای ذخیره سازی | ¥40°C ~ +75°C |
| رطوبت نسبی | ۵٪ تا ۹۵٪ (بدون تهویه) |
| ارتفاع | ≤4000m (در هر 200m به 1°C کمتر از 3000m) |
ویژگی های الکتریکی
پارامترهای ورودی
-
ولتاژ کار: 85Vac تا 290Vac
-
فرکانس: 45Hz ~ 66Hz (در نظر گرفته شده: 50/60Hz)
-
جریان ورودی: ≤18A
-
فاکتور قدرت: ≥0.99 (در 220Vac، 20٪ ~ 100٪ بار)
-
THD: ≤5٪ (با 50٪ ~ 100٪ بار)
پارامترهای خروجی
-
ولتاژ خروجی: 42VDC ~ 58VDC (نام تجاری: 53.5VDC)
-
درجه بندی قدرت خطی:
-
3000 وات از 176VAC تا 290VAC
-
کاهش برق به 1250 وات از 175VAC به 85VAC
-
-
تنظیم ولتاژ: ≤±0.6%Vo
-
موج و سر و صدا: ≤200mVp-p (عرض باند ≤20MHz)
-
قدرت حالت آماده: ≤4W
-
زمان شروع: 3s ~ 8s
-
زمان نگه داری: >10ms
-
سر و صدا تلفن: ≤2mV
-
ولتاژ سر و صدا در باند گسترده:
-
≤50mV (3.4kHz ~ 150kHz)
-
≤20mV (0.15MHz ~ 30MHz)
-
ویژگی های مکانیکی
-
ابعاد: 41.5mm (H) × 106.4mm (W) × 291mm (D)
-
وزن: <2kg
-
خنک کننده: خنک کننده هوا با فن داخلی (کنترل سرعت خطی)
ویژگی های خروجی
-
نمودارها و منحنی های موجود در کتابچه راهنمای اصلی (جریان خروجی، کاهش ولتاژ ورودی، کاهش درجه حرارت، منحنی کارایی)
ویژگی های دیگر
ویژگی های حفاظت
-
ولتاژ ورودی:
-
290~300Vac → چراغ هشدار، خروجی طبیعی
-
300Vac → خروجی خاموش
-
-
ولتاژ پایین:
-
<80±5Vac → خروجی خاموش
-
80~90Vac → بازیابی خودکار
-
-
ولتاژ فوق العاده خروجی:
-
درونی: 58.5VDC 60،5VDC، قفل کردن، بازیافت با قدرت مجدد
-
خارج: > 63VDC برای > 500ms، قفل
-
-
محدوده جریان: از منحنی خروجی دیدن کنید
-
مدار کوتاه: تحمل طولانی مدت، بازیابی خودکار
-
درجه حرارت بیش از حد: محافظت شده
-
گواهینامه: CE، UL، CB
-
UL/EN/IEC 62368-1
-
-
EMC: EN 55032 کلاس B، EN 55035، IEC 61000-3-2/3
-
حفاظت از صاعقه: 5kA (8/20μs)
-
MTBF: >500000 ساعت @ 25°C
-
صدا: ≤55dB ((A) @ 40°C
توضیحات رابط
طرح پین انگشت طلا
| پین | عملکرد |
|---|---|
| 1، 2 | خروجی 48 ولت |
| 3، 4 | پیش شارژ |
| 5،6 | خروجی 48 ولت+ |
| 7 | آدرس گروه |
| 8 | آدرس داخلی |
| 13 | CANL |
| 14 | می تواند |
| 31، 32 | زمینه حفاظت |
| 33، 34 | حالت خنثی AC |
| 35،36 | فاز AC |
توضیحات پانل ماژول
شاخص های صفحه جلویی:
-
قدرت (سبز)
-
روشن: نرمال
-
خاموش: بدون ورودی / ورودی غیرطبیعی
-
فلش 4 هرتز: وضعیت پرس و جو دستی
-
-
هشدار (سفید)
-
خاموش: آلارم نيست
-
روشن: محدوده فعلی
-
0.5 هرتز فلاش: از دست دادن ارتباط
-
فلاش 4 هرتز: خطای آدرس
-
خطا (قرمز)
-
روشن: هیچ خروجی / خطای داخلی
-
قفل ولتاژ بالا: برای یک دقیقه از قطره خارج شوید تا دوباره تنظیم شود
-
