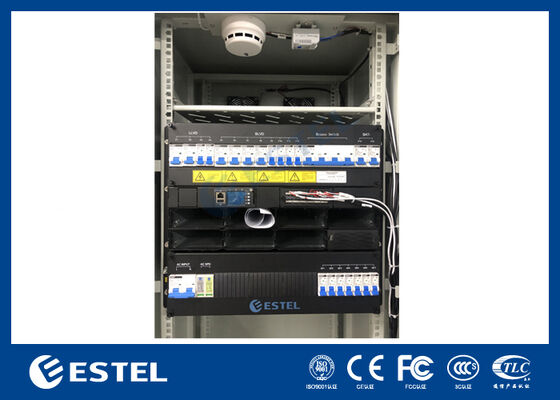

محفظه برق بیرونی IP65 سیستم قدرت مخابرات با یکسو کننده های 21 کیلووات 350 آمپر
جزئیات محصول
سیستم برق مخابراتی در فضای باز IP65
,محفظه برق مخابراتی 21 کیلووات
,سیستم برق فضای باز یکسو کننده های 350 آمپر
سیستم برق مخابراتی فضای باز IP65 محفظه برق فضای باز با یکسو کننده های 21 کیلووات 350 آمپر
1. معرفی سیستم برق مخابراتی فضای باز IP65 محفظه برق فضای باز با یکسو کننده های 21 کیلووات 350 آمپر
ET7575200A-38U-21kW/350A یک کابینت فضای باز است که می تواند منبع تغذیه پایداری را برای تجهیزات مخابراتی فراهم کند و در عین حال از تجهیزات مشتری در برابر آسیب و شرایط آب و هوایی شدید محافظت کند، این منبع تغذیه DC پایدار و با کیفیت بالا را برای تجهیزات IT مخابراتی فراهم می کند. این کابینت یک راه حل ایده آل برای اتصالات فیزیکی تجهیزات مخابراتی فضای باز است که به منبع تغذیه DC نیاز دارند.
2. پارامترهای سیستم برق یکسو کننده 21 کیلووات
سیستم های برق مخابراتی محصولات سفارشی هستند، ظرفیت یکسو کننده، ظرفیت انرژی خورشیدی، کلیدهای ورودی، کلیدهای LLVD & BLVD و برندهای کلید همه بر اساس نیاز مشتری هستند.

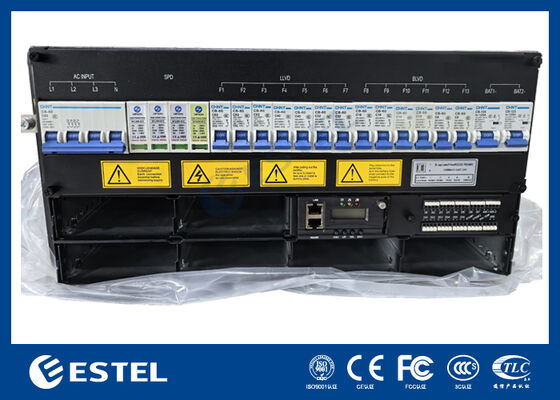

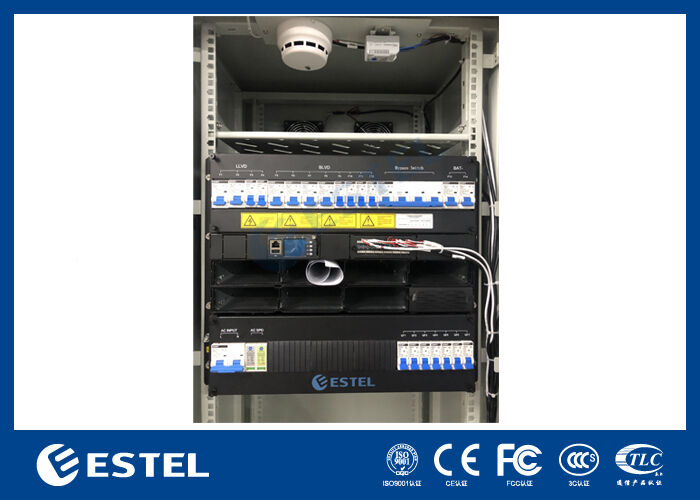

سیستم برق این کابینت برق یک سیستم برق یکسو کننده خالص 21 کیلووات 350 آمپر است. و پارامترهای آن در جدول زیر فهرست شده است.
| مورد | پارامتر | |
| فیزیکی |
اندازه |
W × D × H = 482.6mm × 350.6mm × 9U (H) |
|
وزن |
≤ 45 کیلوگرم (بدون ماژول) |
|
|
نصب |
19’’ رک استاندارد قابل نصب |
|
|
مسیر کابل |
ورودی از پایین و خروجی از بالا |
|
|
نگهداری |
نگهداری از جلو، قابل تعویض در حین کار |
|
|
درجه IP |
IP20 | |
| توزیع برق AC |
ورودی |
1 فاز، 220VAC |
|
MCB ورودی |
2× 125A/3P |
|
|
فرکانس |
45-65Hz، مقدار نامی: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA، 8/20μs |
|
|
خروجی AC |
/ | |
|
برق DC توزیع |
خروجی |
-43VDC تا -58VDC، خروجی نامی: -53.5VDC |
| حداکثر ظرفیت | سیستم یکسو کننده 21 کیلووات (7× 3 کیلووات); | |
|
MCB های باتری |
2× 125A/1P |
|
| MCB های بار |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA، 8/20μs |
|
|
یکسو کننده ماژول |
ولتاژ ورودی |
85VAC - 300VAC، مقدار نامی: 220VAC |
|
راندمان |
≥ 96% |
|
|
توان خروجی نامی |
3000W |
|
|
دمای کار |
-40℃ تا +75℃ (50℃ @ خروجی بار کامل) |
|
|
اندازه |
W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
|
|
وزن |
≤ 2.1kg |
|
|
خنک کننده |
خنک کننده اجباری هوا |
|
|
ضریب توان |
≥ 0.99 @220VAC, 20% - 100% بار |
|
|
برق نظارت |
ورودی سیگنال |
4 طرفه AI (3 سنسور دمای باتری، 1 سنسور دمای محیط); 8 طرفه DI; |
|
خروجی آلارم |
8 طرفه DO |
|
|
پورت های ارتباطی |
LAN, USB, RS485, SNMP |
|
|
حالت نمایش |
LCD | |

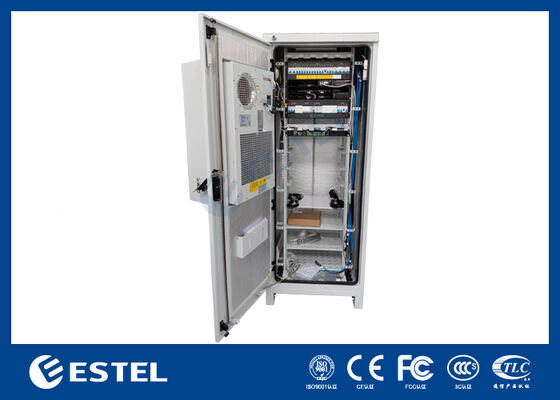

3. پارامترهای محفظه برق فضای باز 38U IP65
| پیکربندی | مورد | پارامتر فنی |
| کابینت | مدل | ET7575200A-38U |
| سطح حفاظت | IP65 | |
| ابعاد خارجی | 2000 (H) × 750 (W) × 750 (D) mm | |
| فضای داخلی | رک استاندارد 19’’، مجموع 38U، می تواند برای هر دو رک 19’’ و 21’’ اتخاذ شود، از یک محفظه یا دو محفظه پشتیبانی می کند، از قفسه های باتری پشتیبانی می کند، با باتری لیتیومی و باتری اسید سرب سازگار است | |
| مواد | ساختار تک دیواره، ورق فولادی گالوانیزه; | |
| عایق | با فوم عایق | |
| در | یک درب جلو (نگهداری از جلو) | |
| قفل | قفل ضد سرقت سه نقطه ای (پشتیبانی از قفل پد) | |
| لولا | لولا داخلی | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | RAL7035 (یا طبق درخواست مشتری) | |
| مسیر کابل | ورود و خروج کابل از پایین کابینت | |
| نصب | نصب شده روی زمین | |
| خنک کننده | تهویه مطبوع | 300W /500W/1000W و غیره، از DC48V یا AC220/AC110V پشتیبانی می کند |
| تبادل حرارت | 80K/W, 100K/W و غیره. | |
| سیستم فن | سیستم فن اضطراری با کنترل کننده دما | |
| سیستم برق مخابراتی |
زیر رک برق (3U/6U/ect.) |
انواع ورودی برق، ظرفیت سیستم یکسو کننده، ظرفیت سیستم خورشیدی، کلیدهای مدار همه بر اساس نیاز مشتری سفارشی می شوند. |
| ماژول های یکسو کننده | مدل های متعدد ماژول های یکسو کننده با راندمان بالا برای انتخاب | |
| ماژول های خورشیدی | مدل های یکسو کننده با راندمان بالا برای انتخاب | |
| کنترل کننده | کنترل کننده هوشمند برای نظارت، کنترل و ارتباط سیستم برق | |
| جعبه توزیع برق | قابل تنظیم بر اساس نیاز مشتری | |
| PDU | با گزینه های مختلف استانداردهای مختلف پریز برق، قابل تنظیم |
4. مزایای سیستم برق مخابراتی فضای باز
- ساختار مدولار، آسان برای گسترش
- راه حل مقرون به صرفه و قابل تنظیم
-
