محفظه برق بیرونی IP65 سیستم قدرت مخابرات با یکسو کننده های 18 کیلووات 300 آمپر
جزئیات محصول
IP65 سیستم برق مخابراتی در فضای باز
,محفظه برق مخابراتي 18 کيلووايت
,300A سیستم برق مخابراتی راست کننده
سیستم برق مخابراتی فضای باز IP65 محفظه برق فضای باز با یکسو کننده های 18 کیلووات 300 آمپر
1. معرفی سیستم برق مخابراتی فضای باز IP65 محفظه برق فضای باز با یکسو کننده های 18 کیلووات 300 آمپر

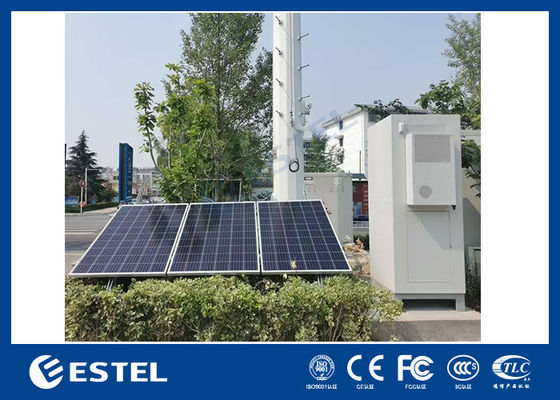

ET7575200A-38U-18kW/300A یک کابینت برق مخابراتی فضای باز است که به طور ویژه برای کاربردهای سایت مخابراتی طراحی شده است، مدیریت برق هوشمند را برای اپراتورهای مخابراتی فراهم می کند، منبع تغذیه پایدار را برای خدمات مخابراتی حیاتی فراهم می کند و در هزینه های عملیاتی مشتری صرفه جویی می کند.

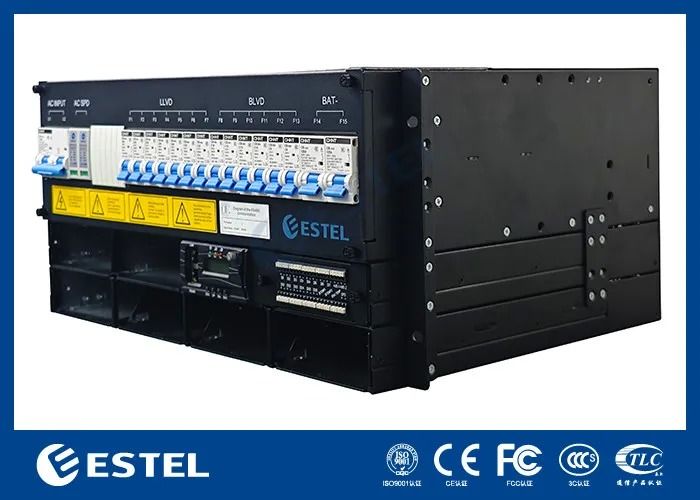

2. پارامترهای سیستم برق یکسو کننده 18 کیلووات
این سیستم برق یکسو کننده 18 کیلووات 300 آمپر دارای 6 اسلات برای ماژول های یکسو کننده است، قابل تعویض در حین کار، مشتری می تواند 2 تا 6 قطعه ماژول یکسو کننده 3 کیلووات را بر اساس کل توان بار و برنامه توسعه آینده نصب کند. مشتری همچنین می تواند ماژول های 4 کیلووات را برای یک سیستم برق قدرتمندتر انتخاب کند که می تواند به حداکثر ظرفیت کل 24 کیلووات برسد.
برای یک سیستم 18 کیلووات با 6 عدد ماژول 3 کیلووات، پارامترهای سیستم عبارتند از:
| مورد | پارامتر | |
| فیزیکی | اندازه | W=482.6mm, D=350.6mm, H=8U |
| نصب | 19’’ | |
| مسیر کابل | ورودی از پایین و خروجی از بالا | |
| نگهداری | نگهداری از جلو، قابل تعویض در حین کار | |
| درجه IP | IP20 | |
| توزیع برق AC | ورودی | 1 فاز، 220VAC |
| MCB ورودی | 2× 125A/3P | |
| فرکانس | 45-65Hz، مقدار نامی: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| خروجی AC | / | |
|
برق DC توزیع |
خروجی | -43VDC تا -58VDC، خروجی نامی: -53.5VDC |
| حداکثر ظرفیت | سیستم یکسو کننده 18 کیلووات (6× 3 کیلووات); | |
| MCB های باتری | 2× 125A/1P | |
| MCB های بار | LLVD: 2× 125A/1P, 2× 63A/1P | |
| BLVD: 4× 125A/1P, 4× 63A/1P | ||
| DC SPD | 10kA/20kA, 8/20μs | |
|
یکسو کننده ماژول |
ولتاژ ورودی | 85VAC - 300VAC، مقدار نامی: 220VAC |
| راندمان | ≥ 96% (96.6% برای گزینه) | |
| توان خروجی نامی | 3000W | |
| اندازه | W=106.5mm, D=286mm, H=1U | |
| خنک کننده | خنک کننده اجباری هوا | |
| ضریب توان | ≥ 0.99 @220VAC, 20% - 100% بار | |
|
برق نظارت |
کنترل کننده | MC2900 |
| پورت های ارتباطی | LAN, USB, RS485, SNMP | |

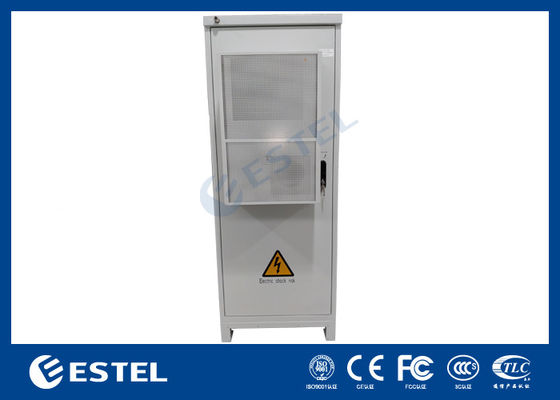

3. پارامترهای محفظه برق فضای باز 38U IP65
| ابینت | مدل | ET7575200A-38U |
| درجه IP | IP65 | |
| ابعاد خارجی | 2000 (H) × 750 (W) × 750 (D) mm | |
| فضای داخلی | 19’’, 38U | |
| جنس | ورق فولادی گالوانیزه | |
| عایق | با | |
| در | یک درب جلو | |
| قفل | قفل سه نقطه ای | |
| لولا | لولا داخلی | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | قابل تنظیم | |
| مسیر کابل | در پایین | |
| نصب | نصب شده روی زمین | |
| خنک کننده | کولر گازی | 1000W DC48V |
| تبادل حرارت | 80K/W, 100K/W, و غیره. | |
| سیستم فن | سیستم فن اضطراری با کنترل کننده دما | |

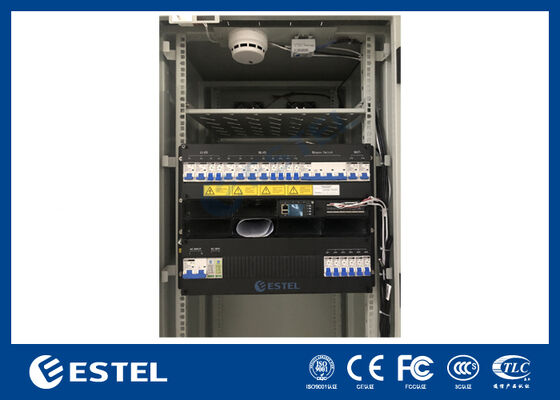

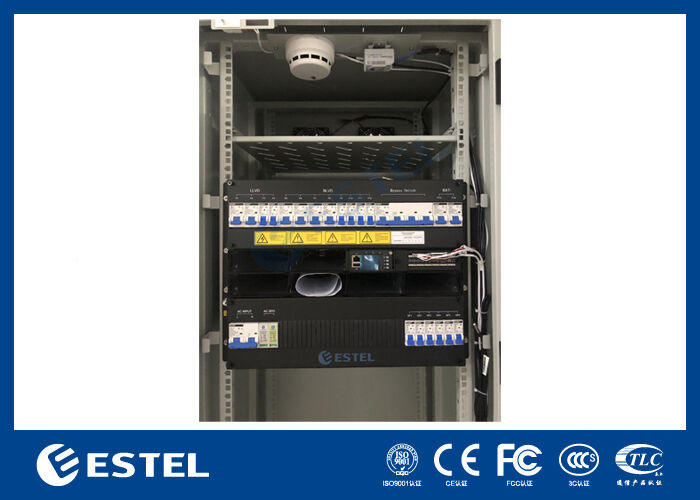

| سیستم برق مخابراتی | رک فرعی برق | 3U~10U |
| ماژول های یکسو کننده | 3 کیلووات یا 4 کیلووات | |
| ماژول های خورشیدی | مدل های یکسو کننده با راندمان بالا برای انتخاب | |
| کنترل کننده | MC2900 | |
| جعبه توزیع برق | اختیاری | |
| PDU | اختیاری |
4. مزایای سیستم برق مخابراتی فضای باز
- ساختار مدولار
- مقرون به صرفه
- قابل تنظیم
- استقرار سریع
- نصب آسان
- مدیریت هوشمند
-
