سیستم برق مخابراتی IP65 محفظه برق بیرونی با 12kW 200A اصلاح کننده
جزئیات محصول
IP65 سیستم برق مخابراتی در فضای باز
,محفظه برق مخابراتي 12 کيلو وات
,200A سیستم قدرت تنظیم کننده
محفظه برق بیرونی IP65 سیستم برق مخابراتی خارجی با یکسو کننده های 12 کیلووات 200 آمپر

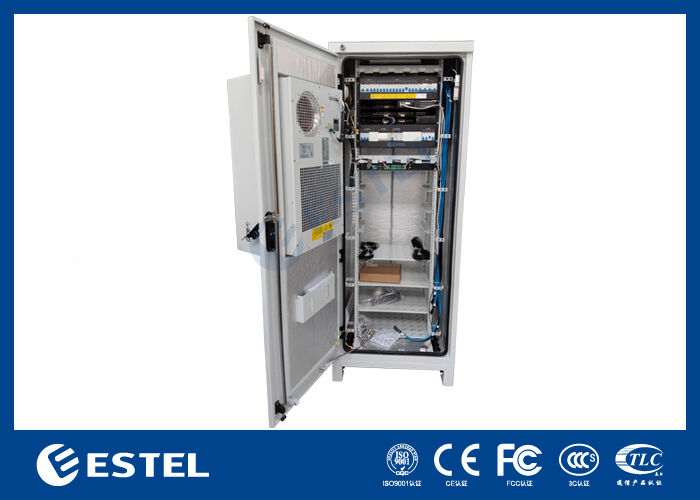

1. معرفی محفظه برق فضای باز IP65 با یکسو کننده های 12 کیلووات 200 آمپر
ET7575200A-38U-12kW/200A یک کابینت در فضای باز است که می تواند منبع تغذیه پایدار برای تجهیزات مخابراتی فراهم کند و در عین حال از تجهیزات مشتری در برابر آسیب و شرایط آب و هوایی شدید محافظت کند، منبع تغذیه DC پایدار و با کیفیت بالا را برای تجهیزات فناوری اطلاعات مخابراتی فراهم می کند. کابینت یک راه حل ایده آل برای اتصالات فیزیکی تجهیزات مخابراتی در فضای باز است که نیاز به منبع تغذیه DC دارند.

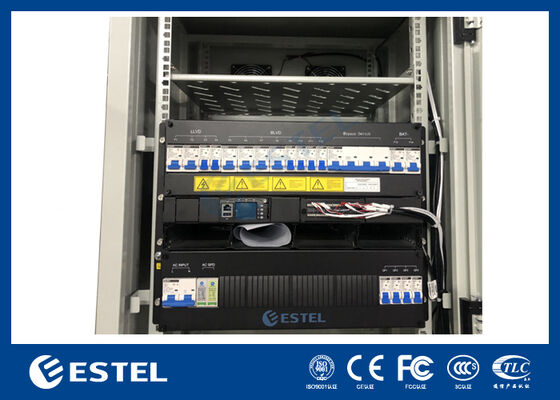

2. پارامترهای سیستم قدرت یکسو کننده 12 کیلووات
سیستم های برق مخابراتی محصولات سفارشی شده هستند، ظرفیت یکسو کننده، ظرفیت انرژی خورشیدی، قطع کننده های ورودی، بریکرهای LLVD و BLVD و برندهای شکن همگی بر اساس نیاز مشتری هستند.
سیستم قدرت این کابینت برق یک سیستم برق یکسو کننده خالص 12 کیلووات 200 آمپر است. و پارامترهای آن در جدول زیر آمده است.
| مورد | پارامتر | |
| فیزیکی |
اندازه |
W × D × H = 482.6mm × 350.6mm × 8U (H) |
|
وزن |
≤ 42 کیلوگرم (بدون ماژول) |
|
|
نصب و راه اندازی |
قابل نصب در قفسه استاندارد 19 اینچی |
|
|
مسیریابی کابل |
پایین به داخل و از بالا به بیرون |
|
|
تعمیر و نگهداری |
تعمیر و نگهداری جلو، قابل تعویض داغ |
|
|
درجه IP |
IP20 | |
| توزیع برق AC |
ورودی |
1 فاز 220VAC |
|
ورودی MCB |
2×125A/3P |
|
|
فرکانس |
45-65 هرتز، مقدار امتیاز: 50 هرتز/60 هرتز |
|
|
AC SPD |
20kA/40kA، 8/20μs |
|
|
خروجی AC |
/ | |
|
برق DC توزیع |
خروجی |
-43VDC تا -58VDC، خروجی امتیاز: -53.5VDC |
| حداکثر ظرفیت | سیستم یکسو کننده 12 کیلو وات (4× 3 کیلووات)؛ | |
|
MCB های باتری |
2×125A/1P |
|
| MCB ها را بارگیری کنید |
LLVD: 2×125A/1P، 2×63A/1P |
|
|
BLVD: 4× 125A/1P، 4×63A/1P |
||
|
DC SPD |
10kA/20kA، 8/20μs |
|
|
یکسو کننده ماژول |
ولتاژ ورودی |
85VAC - 300VAC، ارزش امتیازی: 220VAC |
|
کارایی |
≥ 96٪ |
|
|
توان خروجی نامی |
3000 وات |
|
|
دمای کاری |
-40 ℃ تا +75 ℃ (50 ℃ @ خروجی بار کامل) |
|
|
اندازه |
W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
|
|
وزن |
≤ 2.1 کیلوگرم |
|
|
خنک کننده |
خنک کننده هوای اجباری |
|
|
ضریب قدرت |
≥ 0.99 @220VAC، 20٪ - 100٪ بار |
|
|
قدرت نظارت |
ورودی سیگنال |
هوش مصنوعی 4 طرفه (3 سنسور دمای باتری، 1 سنسور دمای محیط)؛ DI 8 طرفه; |
|
خروجی آلارم |
DO 8 طرفه |
|
|
پورت های ارتباطی |
LAN، USB، RS485، SNMP |
|
|
حالت نمایش |
ال سی دی | |

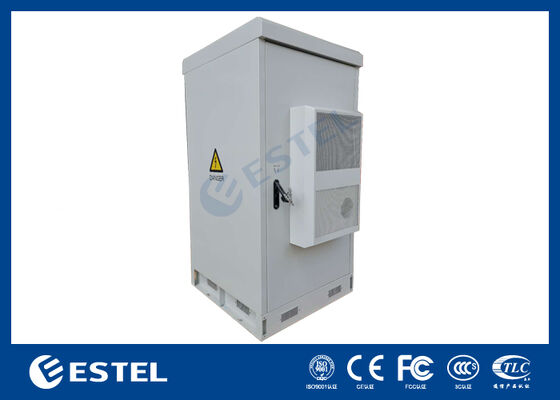

3. پارامترهای 38U IP65 محفظه برق در فضای باز
1) ویژگی های کابینت:
| پیکربندی | مورد | پارامتر فنی |
| کابینه | مدل | ET7575200A-38U |
| سطح حفاظت | IP55 | |
| ابعاد خارجی | H750mm×W750mm×D2000mm (قابل سفارشی سازی) | |
| ابعاد داخلی | ریل 19 اینچی، 35U | |
| مواد | فولاد گالوانیزه، صفحه داخلی: 1.0 میلی متر، صفحه بیرونی: 1.2 میلی متر، ضخامت پایه: 2.0 میلی متر، دو جداره | |
| عایق | PEF | |
| پوشش | پوشش پودری پلی استر | |
| رنگ | RAL7035 | |
| قفل کنید | سیستم قفل سه نقطه | |
| لولا | لولای داخلی | |
| گزینه های نصب | کف نصب شده با لوازم نصب | |
| مسیریابی کابل | کابل داخل و خارج از پایین کابینت | |
| تعمیر و نگهداری | یک درب جلو | |
| خنک کننده | ظرفیت خنک کننده | 1500 وات |
| منبع تغذیه | 48VDC | |
| PDU | واحد توزیع برق | دوشاخه 6 راه انگلستان 125A |
| حسگرها | سنسور درب، سنسور آب، سنسور دما و رطوبت، سنسور دود | |
| دیگران | روشنایی | لامپ LED: 48VDC با سوئیچ |
| محیط زیست | دمای کاری | -40℃ ~+55℃ (+تابش خورشیدی) |
| دمای ذخیره سازی | -40℃~+70℃ | |
| رطوبت کاری | 5٪ ~ 95٪ (بدون تراکم) | |
| ارتفاع کاری | 0 تا 4000 متر | |
2) ویژگی های حفاظتی:
- محافظت کامل از گرد و غبار، روغن و سایر مواد غیر خورنده
- محافظت کامل از تماس با تجهیزات بسته
- محافظت در برابر آب، تا آبی که توسط یک نازل در برابر محفظه از هر جهت بیرون می زند
- قابل نصب به صورت دیواری، ایستاده آزاد، روکش و پایه تلگراف
- خدمات غربالگری ابریشم، آنودایز یا حکاکی در دسترس است
4. کاربردهای Outdoor Telecom Power System IP65 Outdoor Power Enclosure with 12kW 200A Rectifier
کابینت در فضای باز به طور گسترده در سایت های مخابراتی سیار اپراتورهای مخابراتی، پناهگاه های کوچک در فضای باز، کابینت های کنترل برق راه آهن، ایستگاه های پایه ارتباطی، ایستگاه های تشخیص هوا در فضای باز، کابینت های کنترل خورشیدی و غیره استفاده می شود.
-
