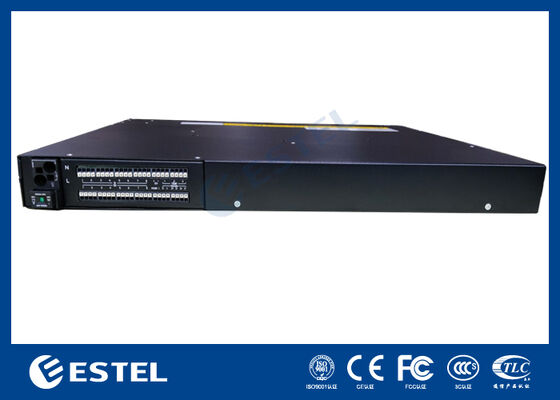

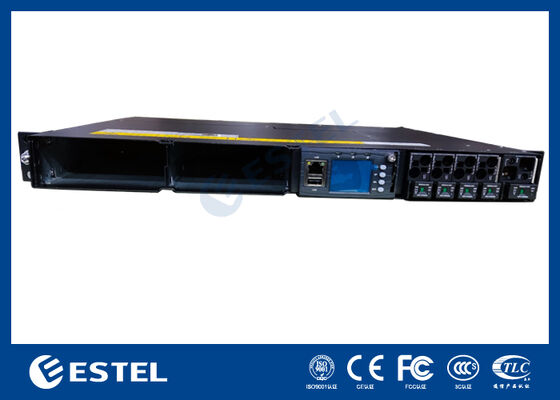

سیستم برق مخابراتی 8 کیلوواتی 1U با عرض استاندارد 19 اینچ و پورت های ارتباطی متعدد برای شبکه سازی انعطاف پذیر
خواص اساسی
محل مبدا:
شنژن ، چین (سرزمین اصلی)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC, TLC
شماره مدل:
ET48150-M7E21
املاک تجاری
حداقل مقدار سفارش:
1
قیمت:
358-2143 usd
شرایط پرداخت:
L/C، D/A، D/P، T/T، Western Union
توانایی تامین:
20،000 مجموعه در ماه
خلاصه محصول
سیستم برق ثابت 8kW سیستم برق ET48150-M7E21 مقدمه 1U منبع برق Sub-rack، 1U ارتفاع طراحی فشرده برای پاسخگویی به نیازهای کاربردی حیاتی از لیزنی و انتقال مایکروویو، دستگاه دسترسی، سوئیچ. حداکثر جریان سیستم 150A،با AC / باتری / بار MCB. کابل ها از جلو با MCB و بسبار وارد میشن ویژگی های کلیدی عرض استاندار...
جزئیات محصول
برجسته کردن:
سیستم برق مخابراتی شبکه سازی انعطاف پذیر
,سیستم برق مخابراتی 1U Subrack
,سیستم برق مخابراتی با پورت های ارتباطی متعدد
Dimension:
482.6(W)*350(D)*44(1U/H)
Weight:
≤7 کیلوگرم (بدون یکسو کننده)
Cooling Mode:
خنک کننده طبیعی
Installation Mode:
نصب شده روی قفسه 19 اینچی یا داخل کابینت
Cabling Mode:
ورودی بالا و خروجی بالا
Maintenance Mode:
تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی
توضیحات محصول
سیستم برق ثابت 8kW سیستم برق ET48150-M7E21
مقدمه
1U منبع برق Sub-rack، 1U ارتفاع طراحی فشرده برای پاسخگویی به نیازهای کاربردی حیاتی از لیزنی و انتقال مایکروویو، دستگاه دسترسی، سوئیچ. حداکثر جریان سیستم 150A،با AC / باتری / بار MCB. کابل ها از جلو با MCB و بسبار وارد میشن
ویژگی های کلیدی
- عرض استاندارد 19 اینچ که دارای مزیت استفاده گسترده است
- 1U ارتفاع طراحی جمع و جور، فضای و هزینه نصب می تواند ذخیره شود
- ورودی AC، بار و سیم کشی باتری در انتهای جلو هستند، سیم کشی سیگنال در انتهای عقب هستند.
- مدیریت باتری کامل، طول عمر باتری را به خوبی فراهم می کند پورت های ارتباطی مختلف، RS485، پورت اینترنت، تماس های خشک، و غیره که امکان شبکه انعطاف پذیر و نظارت از راه دور را فراهم می کند
- اصلاح کننده و کنترل کننده گرم قابل وصل، آسان و سریع در راه اندازی نگهداری
- طیف گسترده ای از ولتاژ ورودی ((85-290Vac) شبکه برق سازگار است
- اسلات صاف کننده هم با ماژول صاف کننده 3KW و هم با ماژول صاف کننده 4KW سازگار است.
سناریوهای کاربرد
- ایستگاه پایه بی سیم
- شبکه انتقال
- شبکه ارتباطات شرکت ها
ET48150-M7E21 مشخصات
| نوع | 3 ~ 8kW 1U Subrack | |
| سیستم | ابعاد | 482.6 ((W) * 350 ((D) * 44 ((1U/H) |
| راه |
≤7kg (بدون اصلاح کننده)
|
|
|
حالت خنک کننده
|
خنک کننده طبیعی | |
| حالت نصب |
نصب شده بر روی قفسه 19 اینچی یا داخل کابینت
|
|
| حالت کابل کشی | ورودی بالا و خروجی بالا | |
|
حالت نگهداری
|
نگهداری جلو، تغییر درجه ماژول پشتیبانی
|
|
|
سطح حفاظت
|
IP20 | |
| AC توزیع |
حالت ورودی | 220VAC تک فاز |
| ظرفیت ورودی | 1×63A/1P | |
| فرکانس ورودی | ۴۵ تا ۶۶ هرتز، ارزش نامی:۵۰ هرتز/۶۰ هرتز | |
| دی سی توزیع |
ولتاژ خروجی | -43~58VDC، ارزش رابر:-53.5VDC |
| حداکثر ظرفیت | 8kW ((4KW*2) | |
| قطعات قطعات باتری | 1×125A | |
| دستگاه های شکستن بار | BLVD: 1 × 25A + 1 × 32A | |
| SPD DC | 10kA/20KA،8/20μs | |
| 3KW اصلاح کننده |
ولتاژ ورودی |
85VAC ≈ 300VAC، با قدرت 220VAC
|
| اثربخشی | >96% | |
| قدرت نامی |
3000W ((176~300VAC)
|
|
| دمای کار | 40°C~+75°C (به طور کامل در زیر 50°C) | |
| ابعاد |
106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
|
|
| وزن |
≤2kg
|
|
| حالت خنک کننده | خنک سازی متمرکز | |
| فاکتور قدرت |
≥0.99 @ 220Vac 20-100٪ بار
|
|
| 4KW اصلاح کننده |
ولتاژ ورودی
|
85VAC ≈ 300VAC، با قدرت 220VAC
|
|
کارایی
|
>96.6% | |
| قدرت ریل |
4000W ((176~300VAC)
|
|
| دمای کار | 40°C~+75°C ((به طور کامل در زیر 50°C) | |
| ابعاد | 106.5mm ((W) × 285mm ((D) × 41.5mm ((1U/H) | |
| وزن |
≤2.1kg
|
|
| حالت خنک کننده | خنک سازی متمرکز | |
| فاکتور قدرت |
≥0.99 @ 220Vac 20-100٪ بار
|
|
| کنترل کننده |
ورودی سیگنال
|
3 AI ((2 دمای باتری، 1 دمای محیط) ،8 DI ،2 RS485
|
| خروجی آژیر | 8 تماس خشک | |
| پورت ارتباطی | LAN،USB،RS485،SNMP | |
| حالت نمایش | صفحه LCD | |
| محیط زیست | کار کردن دما |
-40°C~+70°C
|
| دمای نگهداری |
-40°C~+70°C
|
|
| کار با رطوبت |
۵٪ تا ۹۵٪ ((غیر فشرده سازی)
|
|
|
ارتفاع
|
0~3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر عملکرد
دمای زمین با افزایش ارتفاع 200 متری 1 درجه سانتی گراد کاهش می یابد.)
|
|
