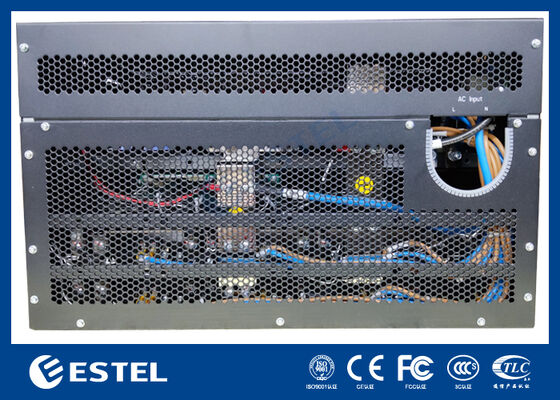

رک سیستم پاور مخابراتی با راندمان بالا 6U 30 کیلووات، راهحل پاور مخابراتی نصب شده در رک
جزئیات محصول
30kW سیستم برق مخابراتی
,سیستم صیقل مخابراتی با کارایی بالا
,راه حل برق مخابراتی 6U با ضمانت
30kw 6U با کارایی بالا سیستم قدرت مخابراتی Rack Mount Telecom Power Solution
بررسی اجمالی محصولازراسیستم برق مخابراتی 30 کیلووات 6U با کارایی بالا
سیستم برق رک 30 کیلوواتی DC یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می کند که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی که نیاز به توزیع برق DC قابل اعتماد دارند، طراحی شده است. ورودی تکفاز 220VAC را می پذیرد و خروجی DC پایدار قابل تنظیم بین -43VDC تا -58VDC را با نقطه کار اسمی -53.5VDC ارائه می دهد. با ارائه حداکثر ظرفیت خروجی 30 کیلووات، این سیستم به طور قابل اعتماد از تاسیسات با تقاضای بالا پشتیبانی می کند در حالی که راندمان تبدیل توان بیش از 96٪ را به دست می آورد.

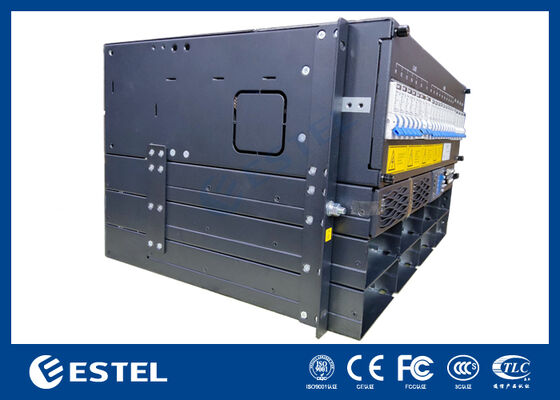

این سیستم با طراحی ماژولار و اضافی، از ده ماژول یکسو کننده 3000 واتی که برای افزونگی N+1 پیکربندی شده اند، با وزن هر ماژول فشرده کمتر از 2 کیلوگرم پشتیبانی می کند. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می یابند و اعوجاج هارمونیک کل پایین (THDi ≤ 5٪) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. شاسی 6U قابل نصب روی قفسه با نگهداری از جلو، کابلکشی پنل بالا و حفاظت ورودی IP20 بر ایمنی عملیاتی، سهولت سرویس و ادغام ساده در کابینتهای 19 اینچی استاندارد تأکید دارد.

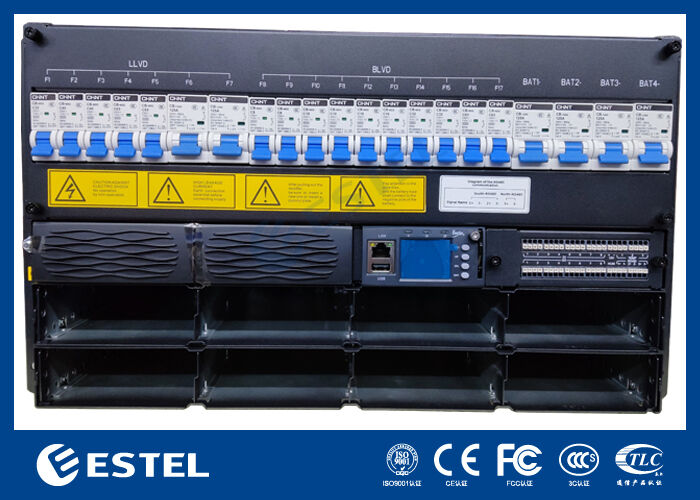

پانل توزیع DC مجهز به چهار قطع کننده مدار باتری تک قطبی 125A است و شامل هر دو عملکرد قطع ولتاژ پایین بار (LLVD) و قطع ولتاژ پایین باتری (BLVD) برای مدیریت ایمن و انعطاف پذیر برق است. هوشمندی سیستم توسط یک کنترلر اختصاصی با چهار ورودی حسگر آنالوگ، هشت ورودی وضعیت دیجیتال و هشت رله هشدار تماس خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که یک صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.
این سیستم که برای عملکرد در شرایط سخت طراحی شده است، در محدوده دمایی طولانی از -40 درجه سانتیگراد تا +65 درجه سانتیگراد کار می کند، رطوبت نسبی را از 5٪ تا 95٪ (غیر متراکم) تحمل می کند، و عملکرد کامل را در ارتفاعات تا 3000 متر حفظ می کند. این سیستم قدرت 30 کیلوواتی DC با ترکیب یک معماری مدولار مقیاسپذیر با قابلیت اطمینان اثبات شده، به عنوان یک راهحل انرژی قوی و مقیاسپذیر برای زیرساختهای حیاتی که در دسترس بودن نیرو بسیار مهم است، میباشد.
ویژگی های کلیدیراسیستم برق مخابراتی 30 کیلووات 6U با کارایی بالا
|
ورودی AC |
ولتاژ
|
ورودی تک فاز 220VAC
|
||
| فرکانس | 45 هرتز تا 65 هرتز، مقدار امتیاز: 50 هرتز/60 هرتز | |||
| AC SPD | 20KA/40KA، 8/20μs | |||
|
دی سی |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
|
ظرفیت خروجی (ماکسیمون)
|
30kw (10 x 3kw، پشتیبانی از افزونگی N+1) | |||
|
باتری MCB
|
4 x 125A 1P | |||
| LLVD | 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P | |||
| BLVD | 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P | |||
| DC SPD | 10kA/20kA، 8/20μs | |||
|
ماژول یکسو کننده |
ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (عملکرد کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤2 کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
کنترل کننده
-
ورودی سیگنال: 4 AI (3 دمای محیط، 1 رطوبت)، 8 DI
-
خروجی زنگ هشدار: 8 تماس خشک
-
پورت ارتباطی: RS232/485، SNMP
-
حالت نمایش: LCD
محیط زیست
-
دمای عملیاتی: -40 ~ 65 ℃ (خروجی کامل زیر 50 درجه سانتیگراد)
-
دمای ذخیره سازی: -40℃ ~ +70℃
-
رطوبت عملیاتی: 5٪ ~ 95٪ (غیر متراکم)
-
ارتفاع: 0 تا 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، با افزایش ارتفاع 200 متری، حداکثر دمای عملیاتی 1 درجه کاهش می یابد.)
-
