پنل برق مخابراتی 30 کیلووات، توان یکسو کننده و سیستم برق DC هیبریدی خورشیدی

پانل برق مخابراتی 30kW برق اصلاح کننده و برق خورشیدی سیستم برق مخابراتی DC ترکیبی

1. خلاصه ای از سیستم برق اتصالات استل

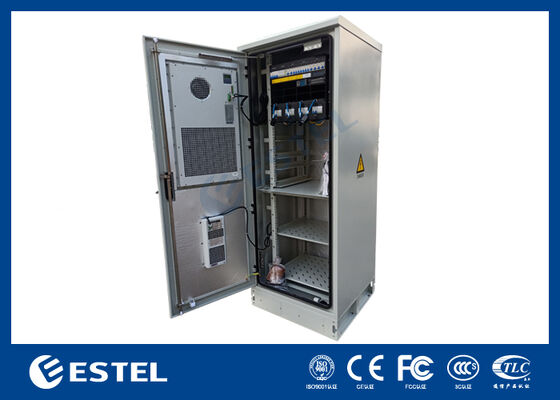

کابینت برق مخابراتی انرژی هیبریدی استل به طور عمده از کابینت بیرونی، سیستم برق مخابراتی، واحد توزیع برق، سیستم خنک کننده و واحد نظارت بر محیط زیست تشکیل شده است.این نوع کابینت قابل تنظیم است، و پیکربندی های آن بر اساس نیازهای مختلف مشتریان مختلف است.

• کابینت بیرونی
• سیستم برق مخابراتی
• واحد توزیع برق
• سیستم خنک کننده
• واحد نظارت بر محیط زیست
• باتری
• اینورتر
• و غیره

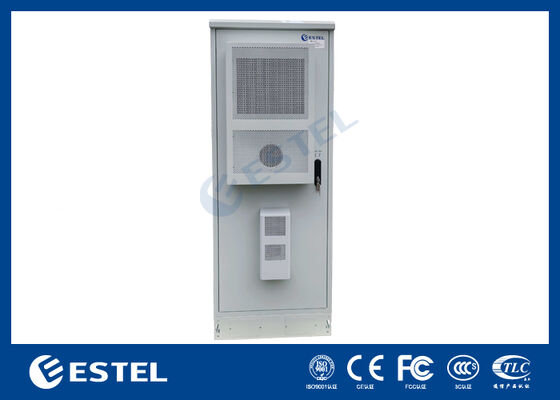

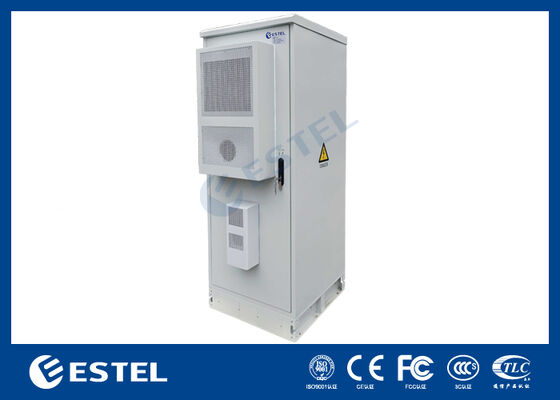

2ویژگی های کابینت بیرونی

• مدل: ET7575200A-38U
• ابعاد: 750*750*2000 میلی متر
• ماده: صفحه فولادی گالوانیزه
• فضای: دو محفظه، محفظه بالایی برای سیستم برق مخابراتی، محفظه پایین برای باتری ها
• درب: یک درب جلویی
• قفل سه نقطه ای
• گیره: گیره های جاسازی شده
• پوشش: پوشش پودری پلی استر
• رنگ: RAL7035
• نصب: نصب روی کف

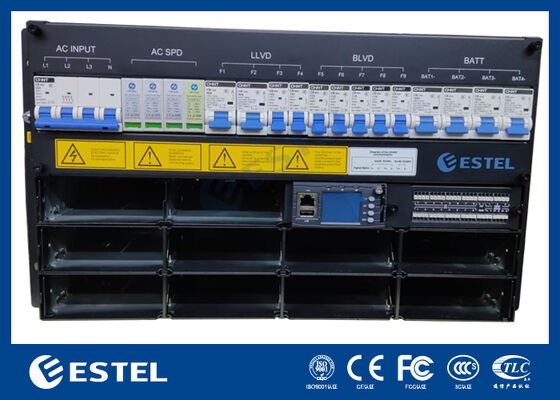

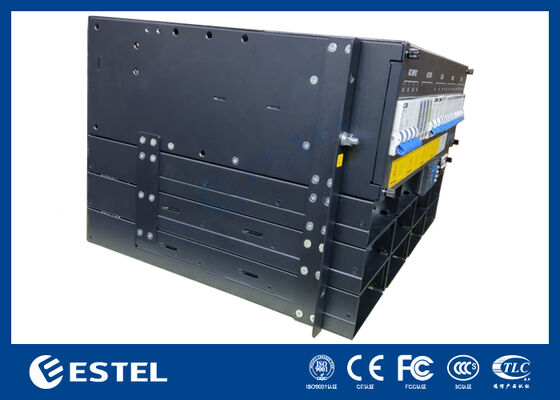

3ویژگی های سیستم برق مخابراتی

• منابع انرژی: برق شبکه و انرژی خورشیدی
• ظرفیت سیستم برق: حداکثر 30kW (10× 3kW)
• قدرت ورودی: 220VAC، تک فاز
• خروجی DC: 48VDC
• قطع کننده های بار: 63A، 32A، 16A، 10A (بر اساس نیازهای مشتری)
• باتری: لیتیوم یون، اسید سرب
• سوکت های برق نگهداری

4ویژگی های PDU

PDU با سوکت های قدرت استاندارد های مختلف در دسترس است، با گزینه های مختلف برای اجزای SPD.

5ویژگی های سیستم خنک کننده

ESTEL سیستم های خنک کننده مختلف را بر اساس ویژگی های آب و هوایی کشور مشتری، داده های تبعید حرارتی تجهیزات IT و شرایط تامین برق پروژه مشتری ارائه می دهد.

• دستگاه تهویه مطبوع 110VAC، 220VAC، با ظرفیت خنک کننده 500W تا 5000W
• دستگاه تهویه مطبوع با -48VDC، با ظرفیت خنک کننده از 300W تا 3000W
• مبادله گرما 220VAC و -48VDC، با ظرفیت انتقال گرما 80W/K تا 190W/K
• کولر های کامبو 220VAC و -48VDC با ظرفیت خنک کننده 800W تا 5000W

6ویژگی های واحد نظارت بر محیط زیست

• با ماژول ارتباطی بی سیم 4G داخلی (اختیاری، در نسخه استاندارد گنجانده نشده است)
• پشتیبانی از انتقال اترنت
• چندین پورت سریال RS-485، پشتیبانی از ادغام پروتکل های هوشمند چندین برند منبع برق، تهویه مطبوع، باتری BMS، ect.
• پورت های ورودی و خروجی متعدد AI/DI/DO
• پشتیبانی از چندین سیستم ماهواره ای: GPS، Beidou (اختیاری، در نسخه استاندارد گنجانده نشده است)
• تمام بندرها با EMI، EMS و حفاظت از برق فراهم شده است
• -36VDC تا -72VDC منبع برق
• 1U نصب شده بر روی قفسه استاندارد
• پشتیبانی از تلفن همراه APP تحویل و نگهداری یک دکمه (اختیاری، در نسخه استاندارد گنجانده نشده است)
• پشتیبانی از تحویل و نگهداری محلی، ارتقاء نرم افزار محلی و ارتقاء از راه دور از طریق شبکه
• انطباق با مشخصات چندین اپراتور (چین موبایل و غیره) ، شرکت های برج و غیره برای بستر نظارت میدان رابط B و سیستم عامل قدرت
