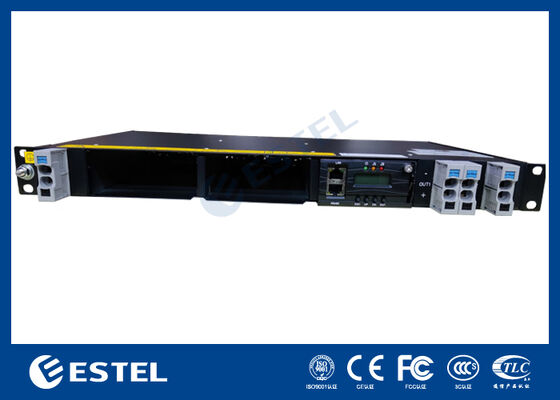

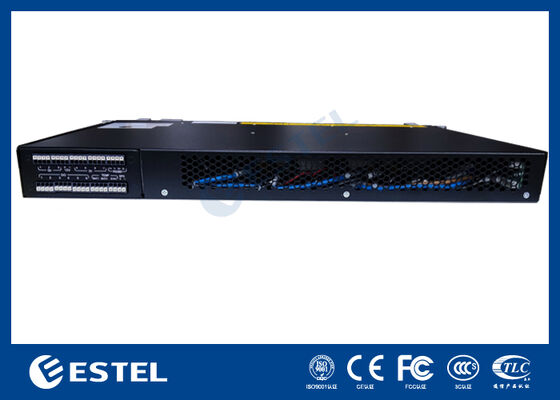

سیستم یکسو کننده مخابراتی 19 اینچی 1UDC48V برای تجهیزات شبکه
جزئیات محصول
سیستم اصلاح کننده مخابراتی با مدیریت از راه دور
,سیستم یکسو کننده شبکه با کنترل
,سیستم برق مخابراتی با نظارت از راه دور
سیستم رکتیفایر مخابراتی 19 اینچی 1U DC48V برای تجهیزات شبکه
بررسی اجمالی محصول ازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
ET4860-M3I21سیستم برق رک DC یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی که نیاز به توزیع برق DC قابل اعتماد دارند، طراحی شده است. ورودی تکفاز 220VAC را می پذیرد و خروجی DC پایدار قابل تنظیم بین -43VDC تا -58VDC را با نقطه کار اسمی -53.5VDC ارائه می دهد. با ارائه حداکثر ظرفیت خروجی 6 کیلووات، این سیستم به طور قابل اعتماد از تاسیسات با تقاضای بالا پشتیبانی می کند در حالی که راندمان تبدیل توان بیش از 96٪ را به دست می آورد.
این سیستم با طراحی ماژولار و اضافی، از ماژولهای یکسوکننده 2*3000 واتی که برای افزونگی N+1 پیکربندی شدهاند، با وزن هر ماژول فشرده کمتر از 2 کیلوگرم پشتیبانی میکند. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می یابند و اعوجاج هارمونیک کل پایین (THDi ≤ 5٪) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. شاسی 1U با قابلیت نگهداری از جلو، کابلکشی پانل بالای صفحه و حفاظت ورودی IP20 بر ایمنی عملیاتی، سهولت سرویس و ادغام ساده در کابینتهای 19 اینچی استاندارد تأکید دارد.
توزیع ACازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
-
حالت ورودی:تک فاز 220VAC
-
فرکانس ورودی: 45–66 هرتز، مقدار نامی: 50 هرتز/60 هرتز
توزیع DCازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
-
ولتاژ خروجی: -43 ~ -58VDC، مقدار نامی: -53.5VDC
-
حداکثر ظرفیت:6 کیلو وات (2*3 کیلووات، افزونگی N+1)
-
قطع کننده های باتری: ترمینال فشاری 1U*2
-
بار شکن:BLVD:ترمینال فشاری 1U*2
یکسو کنندهازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
-
ولتاژ ورودی:85VAC ~ 300VAC، دارای امتیاز 220VAC
-
راندمان: >96%
-
توان نامی: 3000W (176–300VAC)
-
دمای کار: -40 ~ 75 ℃ (خروجی کامل زیر 50 درجه سانتیگراد)
-
ابعاد: 106.5 میلی متر (W) × 286 میلی متر (D) × 41.5 میلی متر (H) (1U/H)
-
وزن: ≤2 کیلوگرم
-
حالت خنک کننده: خنک کننده اجباری
-
ضریب توان: ≥0.99
-
THD: ≤5٪
-
خروجی DC: -43 ~ -58VDC، دارای امتیاز -53.5VDC، حداکثر 55A
کنترل کنندهازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
-
ورودی سیگنال: 3 AI (3 دمای محیط)، 7 DI
-
خروجی آلارم: 6 تماس خشک
-
پورت ارتباطی: RS232/485، SNMP
-
حالت نمایش: LCD
سیستم و محیطازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
| سیستم | بعد | 482.6(W)*350.0(D)*1U(H) | ||
| وزن | ≤11 کیلوگرم (بدون یکسو کننده) | |||
| حالت خنک کننده | خنک کننده طبیعی | |||
| حالت نصب | بر روی رک 19 اینچی نصب شده است | |||
| حالت کابل کشی | ورودی بالا و خروجی بالا | |||
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی | |||
| سطح حفاظت | IP20 | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||

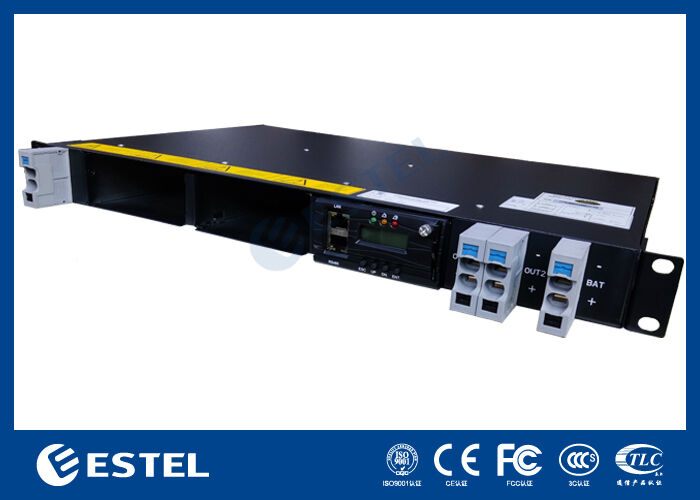

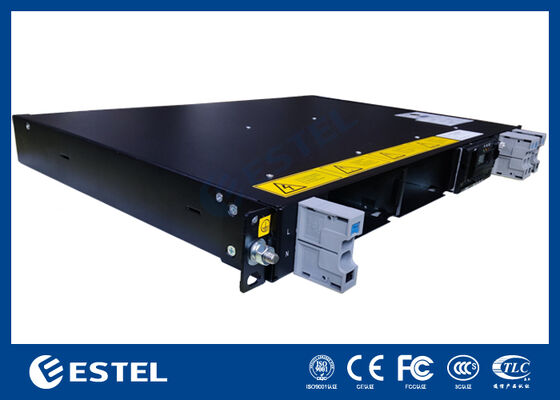

جزئیات ازسیستم یکسو کننده مخابراتی 19 اینچی 1U DC48V
-
