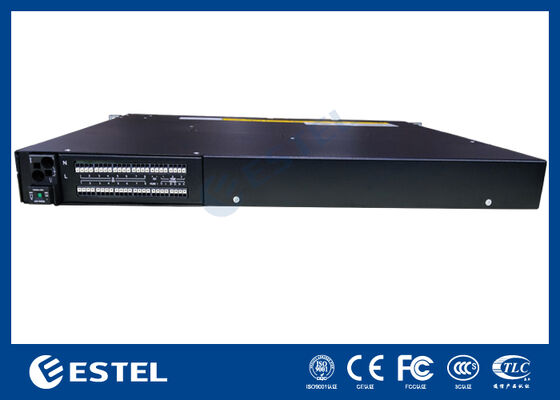

سیستم یکسو کننده مخابراتی برای مخابرات با مدیریت و کنترل از راه دور

بررسی اجمالی محصول

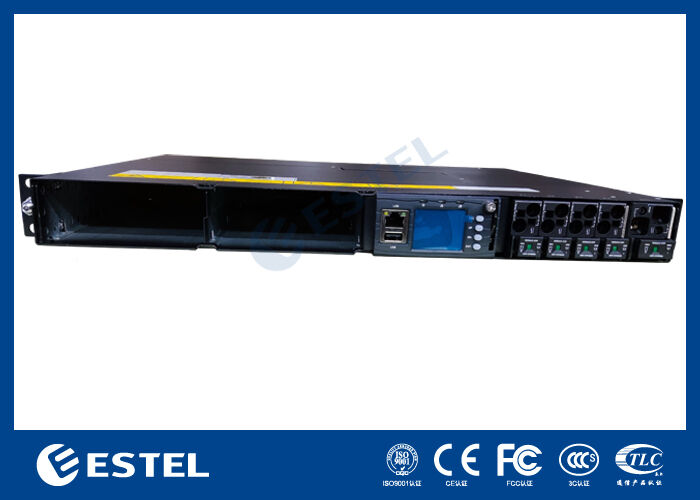

سیستم برق رک DC ET4860-M3J21 یک راه حل برق DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مراکز داده و برنامه های صنعتی که به توزیع برق DC قابل اعتماد نیاز دارند، طراحی شده است. این سیستم ورودی تک فاز 220VAC را می پذیرد و خروجی DC پایدار را ارائه می دهد که بین -43VDC تا -58VDC قابل تنظیم است، با نقطه عملکرد اسمی -53.5VDC. این سیستم با ارائه حداکثر ظرفیت خروجی 6 کیلو وات، به طور قابل اطمینانی از نصب های پر تقاضا پشتیبانی می کند و در عین حال به راندمان تبدیل توان بیش از 96٪ دست می یابد.

این سیستم با طراحی ماژولار و افزونه، از حداکثر 2*3000 وات ماژول یکسو کننده پیکربندی شده برای افزونگی N+1 پشتیبانی می کند، که هر ماژول فشرده کمتر از 2 کیلوگرم وزن دارد. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) می رسند و اعوجاج هارمونیکی کل (THDi ≤5%) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. با دسترسی جلویی برای تعمیر و نگهداری، کابل کشی از پنل بالایی و حفاظت IP20، شاسی قابل نصب در رک 6U بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت های استاندارد 19 اینچی تأکید دارد.

سیستم

• ابعاد: 482.0 (W) × 350.0 (D) × 1U (H)

• وزن: ≤10 کیلوگرم (بدون یکسو کننده)

• حالت خنک کننده: خنک کننده طبیعی

• حالت نصب: نصب شده بر روی رک 19 اینچی یا داخل کابینت

• حالت کابل کشی: ورودی و خروجی از بالا

• حالت نگهداری: نگهداری از جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی:220VAC تک فاز، 63A/1PN

• فرکانس ورودی: 45–66Hz، مقدار نامی: 50Hz/60Hz

توزیع DC

• ولتاژ خروجی: -43 ~ -58VDC، مقدار نامی: -53.5VDC

• حداکثر ظرفیت:6kW (2*3kw، افزونگی N+1)

• کلیدهای مدار باتری:1*100A/1PN

• کلیدهای مدار بار:BLVD:2*32A/1PN+2*63A/1PN

یکسو کننده

• ولتاژ ورودی:85VAC ~ 300VAC، نامی 220VAC

• راندمان: >96%

• توان نامی: 3000W (176–300VAC)

• دمای کارکرد: -40℃ ~ +75℃ (خروجی کامل زیر 50℃)

• ابعاد: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: -43 ~ -58VDC، نامی -53.5VDC، حداکثر 55A

کنترلر

• مدل: MC2900

• ورودی سیگنال: 4 AI (3 دمای محیط، 1 رطوبت)، 8 DI

• خروجی آلارم: 8 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کارکرد: -40℃ ~ +65℃ (خروجی کامل زیر 50℃)

• دمای ذخیره سازی: -40℃ ~ +70℃

• رطوبت کارکرد: 5% ~ 95% (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کارکرد با افزایش ارتفاع 200 متر، 1℃ کاهش می یابد.)
