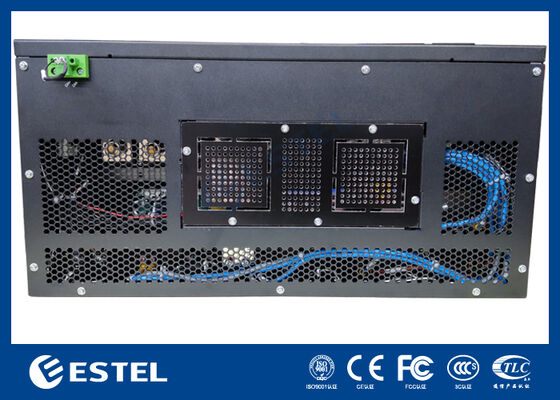

منبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلوواتی DC48V برای شبکه های مخابراتی

بررسی اجمالی محصول ازمنبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلووات DC48V

ET48450-M7F65سیستم برق رک DC یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی که نیاز به توزیع برق DC قابل اعتماد دارند، طراحی شده است. ورودی سه فاز 380VAC را می پذیرد و خروجی DC پایدار قابل تنظیم بین -43VDC تا -58VDC را با نقطه کار اسمی -53.5VDC ارائه می دهد. با ارائه حداکثر ظرفیت خروجی 18 کیلووات، این سیستم به طور قابل اعتمادی از تاسیسات با تقاضای بالا پشتیبانی می کند در حالی که راندمان تبدیل توان بیش از 96٪ را به دست می آورد.

این سیستم با طراحی ماژولار و اضافی، از ماژول‌های یکسو کننده 6*3000 واتی که برای افزونگی N+1 پیکربندی شده‌اند، با وزن هر ماژول فشرده کمتر از 2 کیلوگرم پشتیبانی می‌کند. یکسو کننده ها از خنک کننده هوای اجباری استفاده می کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می یابند و اعوجاج هارمونیک کل پایین (THDi ≤ 5٪) را برای تبدیل توان کارآمد و تمیز حفظ می کنند. شاسی 5U قابل نصب روی قفسه با نگهداری از جلو، کابل‌کشی پنل بالا و حفاظت ورودی IP20 بر ایمنی عملیاتی، سهولت سرویس و ادغام ساده در کابینت‌های 19 اینچی استاندارد تأکید دارد.

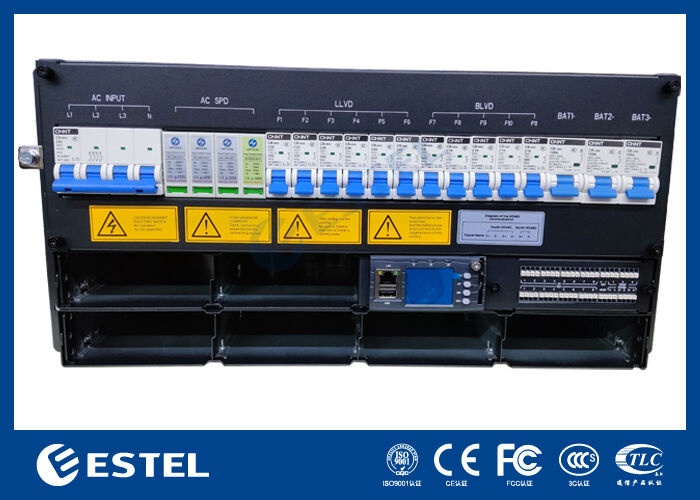

پانل توزیع DC مجهز به قطع کننده مدار باتری 3*125A/1P است و شامل یک LLVD می باشد.و الفعملکرد BLVD برای مدیریت انرژی ایمن و انعطاف پذیر. هوشمندی سیستم توسط یک کنترلر اختصاصی دارای 4 ورودی حسگر آنالوگ، 8 ورودی وضعیت دیجیتال و 8 رله هشدار تماس خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که یک صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.

قدرت ازمنبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلووات DC48V

کنترل کنندهازمنبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلووات DC48V

ماژول یکسو کنندهازمنبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلووات DC48V

• ولتاژ ورودی: 85 VAC ~ 300 VAC، نامی 220 VAC

• راندمان: >96%

• توان نامی: 3000W (176–300VAC)

• دمای کار: -40 ~ 75 ℃ (خروجی کامل زیر 50 درجه سانتیگراد)

• ابعاد: 106.5 میلی متر (W) × 286 میلی متر (D) × 41.5 میلی متر (H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک کننده: خنک کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5٪

• خروجی DC: -43 ~ -58VDC، دارای امتیاز -53.5VDC، حداکثر 55A

محیط زیستازمنبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلووات DC48V

• دمای عملیاتی: -40 ~ 65 ℃ (خروجی کامل زیر 50 درجه سانتیگراد)

• دمای ذخیره سازی: -40℃ ~ +70℃

• رطوبت عملیاتی: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 تا 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، با افزایش ارتفاع 200 متری، حداکثر دمای عملیاتی 1 درجه کاهش می یابد.)

جزئیاتازمنبع تغذیه سوئیچ سیستم یکسو کننده 18 کیلووات DC48V
