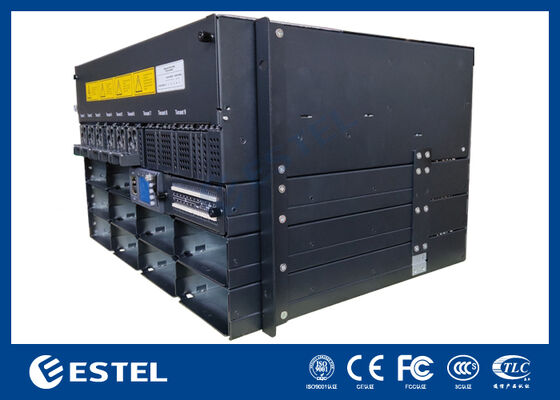

6U 30kW استخر 48VDC واحد توزیع برق هوشمند مخابراتی
جزئیات محصول
6U راستگرهای مخابراتی نصب شده در قفسه
,سیستم برق DC48V
,دستگاه کنترل از راه دور
6U 30kW استخر 48VDC واحد توزیع برق هوشمند مخابراتی
خلاصه ای ازواحد توزیع برق مخابراتی 6U 30kw 48VDC
ET481050-M7E106سیستم برق ریک DC یک راه حل قدرت DC با ظرفیت بالا و انعطاف پذیر را ارائه می دهد که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده،و کاربردهای صنعتی که نیاز به توزیع برق ثابت قابل اعتماد دارند. آن را پذیرای ورودی از L1 * 3، L2 * 2، L3 * 2، N * 6 و ارائه یک خروجی ثابت DC تنظیم بین 43VDC به 58VDC، با یک نقطه عملیاتی اسمی از 53.5VDC. ارائه یک ظرفیت خروجی حداکثر 30kW,این سیستم به طور قابل اطمینان از تاسیسات با تقاضای بالا پشتیبانی می کند و در عین حال کارایی تبدیل قدرت بیش از 96٪ را به دست می آورد.
برای عملکرد در شرایط سخت طراحی شده است، سیستم در طیف گسترده ای از دما از 40 °C تا + 65 °C کار می کند، رطوبت نسبی را از 5٪ تا 95٪ تحمل می کند (غیر منجمد) ،و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می کندترکیب یک معماری ماژولار مقیاس پذیر با قابلیت اطمینان اثبات شده،این سیستم برق 30 کیلو وات DC به عنوان یک راه حل انرژی قوی و مقیاس پذیر برای زیرساخت های حیاتی که در آن دسترسی به برق بسیار مهم است.

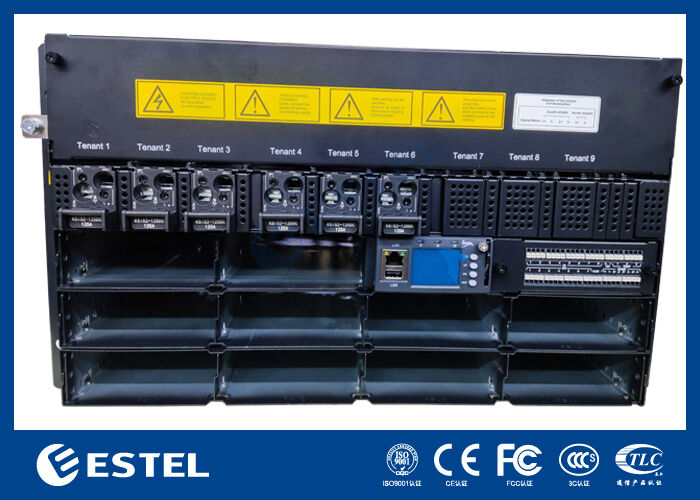

توزیع برقواحد توزیع برق مخابراتی 6U 30kw 48VDC
| AC توزیع |
حالت ورودی | بلوک پایانی L1×3، L2×2، L3×2 و N×6 | ||
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC | ||
| حداکثر ظرفیت | 30kW ((10*3000w، N + 1 افزوده) | |||
| قطعات قطعات باتری | RTN+ BATT-busbars | |||
| دستگاه های شکستن بار |
LLVD: قطع کننده مدار 6*125A/1PN + 3*≤125A/1PN (جایگاه های رزرو شده) BLVD: RTN+GND-busbars |
|||

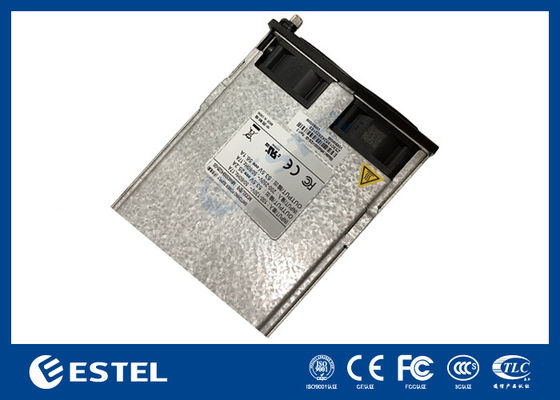

اصلاح کنندهازواحد توزیع برق مخابراتی 6U 30kw 48VDC
-
ولتاژ ورودی:85VAC ~ 300VAC، 220VAC نامگذاری شده
-
کارایی: >96%
-
قدرت نامی: 3000W (176 ¢ 300VAC)
-
دمای کار: 40°C ~ +75°C (طاقت کامل کمتر از 50°C)
-
ابعاد: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
وزن: ≤2kg
-
حالت خنک کننده: خنک کننده اجباری
-
فاکتور قدرت: ≥0.99
-
THD: ≤5٪
-
خروجی DC: ¥43 ~ ¥58VDC، نامگذاری ¥53.5VDC، حداکثر 55A

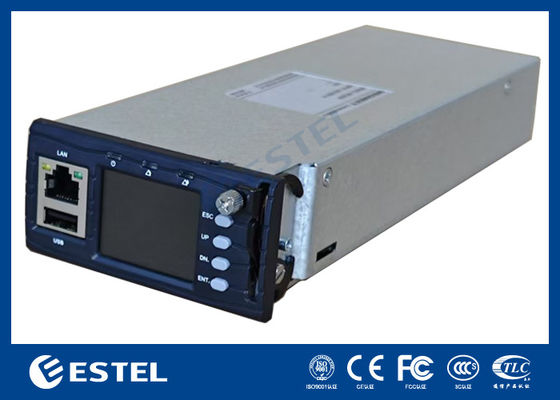

کنترل کنندهازواحد توزیع برق مخابراتی 6U 30kw 48VDC
MC2900 آخرین نسل کنترل کننده قدرت DC است که توسط ESTEL توسعه داده شده است. این بر اساس پردازنده ARM Cortex-A8 ، فلش 256M ، SRAM 512M و سیستم عامل لینوکس است. MC2900 یک سیستم عامل قوی تر ، کاربر پسند تر ،و رابط کاربری آساناین کنترل کننده عملکردهای مدیریت قدرتمند را برای اصلاح کننده ها، ماژول های خورشیدی، ماژول های بادی، ماژول های DC/DC، ماژول های HVDC، دیزل، باتری VRLA و باتری های لیتیوم یون فراهم می کند.
-
مدل: MC2900
-
ورودی سیگنال: 4 AI (3 درجه حرارت محیط) ، 8 DI
-
خروجی آژیر: 7 تماس خشک
-
پورت ارتباطی: RS232/485، SNMP
-
حالت نمایش: LCD
