سیستم های اصلاح کننده مخابراتی DC48V 3U BTS با نظارت از راه دور RS485
جزئیات محصول
سیستم رکتیفایر مخابراتی 48 ولت DC
,سیستم برق مخابراتی 300A
,تنظیم کننده کنترل از راه دور RS485

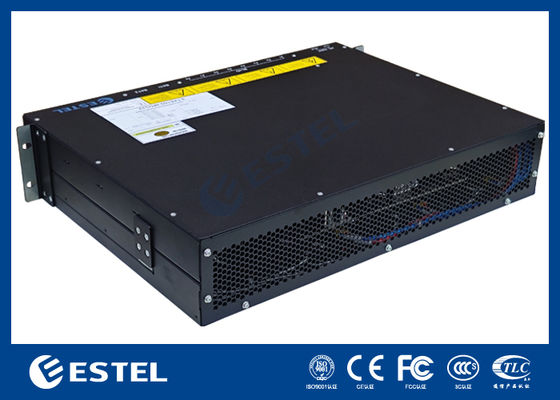

سیستم های یکسو کننده مخابراتی DC48V 3U BTS با نظارت از راه دور RS485
نمای کلی محصول سیستم یکسو کننده مخابراتی 3U BTS
ET48300-M5E63 یک سیستم قدرت رک DC است که توسط ESTEL توسعه یافته است، یک راه حل توان DC با ظرفیت بالا و انعطاف پذیر ارائه می کند که به طور خاص برای زیرساخت های مخابراتی، عملیات مرکز داده و کاربردهای صنعتی که نیاز به توزیع برق DC قابل اعتماد دارند طراحی شده است. 380VAC (سازگار برای تک فاز و سه فاز) را می پذیرد و یک خروجی DC پایدار قابل تنظیم بین -43VDC تا -58VDC را با نقطه کار اسمی -53.5VDC ارائه می دهد. با ارائه حداکثر ظرفیت خروجی 18 کیلووات، این سیستم به طور قابل اعتمادی از تاسیسات با تقاضای بالا پشتیبانی می کند در حالی که راندمان تبدیل توان بیش از 96٪ را به دست می آورد.
پانل توزیع DC مجهز به قطع کننده های مدار باتری 1*250 آمپر است و دارای عملکرد LLVD و BLVD برای مدیریت ایمن و انعطاف پذیر انرژی است. هوشمندی سیستم توسط یک کنترلر اختصاصی با 3 ورودی حسگر آنالوگ، 7 ورودی وضعیت دیجیتال و 6 رله هشدار تماس خشک قابل تنظیم ارائه می شود. نظارت و مدیریت از راه دور از طریق رابط های RS232/485 و SNMP فعال می شود، در حالی که یک صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می کند.
مشخصات ACسیستم یکسو کننده مخابراتی 3U BTS
حالت ورودی:380VAC، سازگار با هر دو پیکربندی تک فاز و سه فاز
فرکانس ورودی:45 هرتز تا 65 هرتز (رده بندی 50 هرتز/60 هرتز)
مشخصات DCسیستم یکسو کننده مخابراتی 3U BTS
ولتاژ خروجی:-43 ولت تا -58 ولت (رتبه - 53.5 ولت)
حداکثر ظرفیت:18 کیلووات (6 ماژول یکسو کننده 3 کیلووات، افزونگی N+1)
باتری شکن:1 x 250A
بار شکنسیستم یکسو کننده مخابراتی 3U BTS
LLVD:1 x <125A/1PN (رزرو شده)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (رزرو شده)

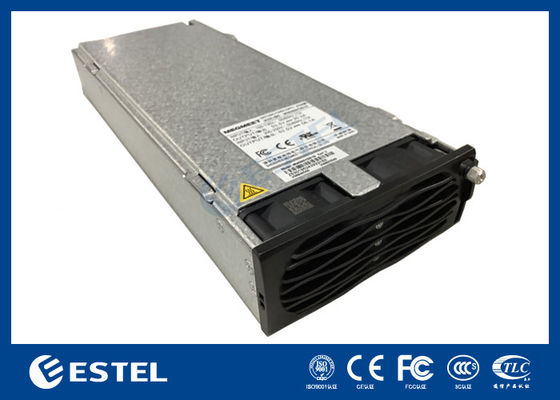

ماژول یکسو کنندهسیستم یکسو کننده مخابراتی 3U BTS
ولتاژ ورودی:85 VAC ~ 300 VAC (امتیاز 220 VAC)
کارایی:>96%
توان نامی:3000 وات (176 ~ 300 VAC)
حالت خنک کننده:خنک کننده اجباری
ضریب قدرت:≥0.99
THD:≤5٪
خروجی DC:-43 ~ -58VDC (امتیاز -53.5VDC)، حداکثر 55A
| تایپ کنید | ET48300-M5E63 | |||
| سیستم | بعد | 482.6(W)*350.0(D)*3U(H) | ||
| وزن | ≤15 کیلوگرم (بدون یکسو کننده) | |||
| حالت خنک کننده | خنک کننده طبیعی | |||
| حالت نصب | روی قفسه 19 اینچی یا داخل کابینت نصب می شود | |||
| حالت کابل کشی | ورودی بالا و خروجی بالا | |||
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی | |||
| سطح حفاظت | IP20 | |||
| AC توزیع |
حالت ورودی | 380VAC، سازگار برای تک فاز و سه فاز | ||
| فرکانس ورودی | 45 ~ 65 هرتز، مقدار امتیاز: 50 هرتز / 60 هرتز | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
| حداکثر ظرفیت | 18 کیلووات (6*3 کیلووات، افزونگی N+1) | |||
| باطری شکن | 1*250 آمپر | |||
| بار شکن |
LLVD: 1*＜125A/1PN (رزرو شده) BLVD: 6*≤63A/1PN+2*≤125A/1PN(رزرو شده) |
|||
| یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (خروجی کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤2 کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
| کنترل کننده | ورودی سیگنال | 3 AI (3 دمای محیط)، 7 DI | ||
| خروجی آلارم | 6 تماس خشک | |||
| پورت ارتباطی | RS232/485، SNMP | |||
| حالت نمایش | LCD | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||
ساختار سیستم یکسو کننده مخابراتی 3U BTS
-
