سیستم های قدرت مخابراتی سفارشی SNMP RS485 برای ارتباطات در فضای باز
جزئیات محصول
سیستم برق مخابراتی سفارشی
,سیستم برق SNMP RS232 RS485
,سیستم برق ارتباطات بیرونی
سیستم های برق سفارشی مخابراتی SNMP RS232 RS485 برای ارتباطات در فضای باز
نمای کلی محصول سیستم برق DC کابینت 30 کیلوواتی BTS
سیستم برق رک DC ET48500 یک راه حل تبدیل برق با چگالی بالا و درجه حامل است که برای هاب های مخابراتی اصلی، مراکز داده کلاس سازمانی، و سایت های صنعتی که در آن برق بدون وقفه DC غیرقابل مذاکره است، طراحی شده است. ورودی تکفاز 220VAC را از طریق شینهای مسی عقب – بدون مدارشکن داخلی – میپذیرد و خروجی DC تنظیمشده قابل تنظیم از -43VDC تا -58VDC را ارائه میکند که اسماً روی -53.5VDC تنظیم شده است. این سیستم که تا خروجی کامل 30 کیلووات مقیاسپذیر است، به راندمان تبدیل بیش از 96 درصد در محدوده عملیاتی خود دست مییابد که به کاهش اتلاف انرژی و کاهش هزینه کل مالکیت کمک میکند.
این سیستم که بر روی یک پلت فرم کاملا ماژولار و مقاوم در برابر خطا ساخته شده است، تا ده ماژول یکسو کننده 3000 وات را در N+1 یا تنظیمات افزونگی پیشرفته پشتیبانی می کند. وزن هر ماژول با قابلیت تعویض گرم کمتر از 2 کیلوگرم است و از خنک کننده هوای اجباری همراه با تصحیح ضریب توان فعال (≥0.99) و اعوجاج هارمونیک کل کم (THDi ≤5%) استفاده می کند که هم پایداری شبکه و هم خروجی DC با وفاداری بالا را تضمین می کند. کل مجموعه در یک شاسی 6U قرار دارد که برای ادغام بدون ابزار در کابینت های استاندارد 19 اینچی طراحی شده است. دسترسی رو به جلو امکان تعویض و سرویس سریع ماژول را فراهم می کند، در حالی که شینه های مسی سمت عقب از کابل کشی تمیز و جریان بالا پشتیبانی می کنند. یک محفظه با درجه IP20 حفاظت مکانیکی اولیه را در هنگام نصب و بهره برداری فراهم می کند.
سناریوهای کاربردیسیستم برق DC کابینت BTS 30kw
-
ایستگاه های پایه ماکرو 5G
-
ایستگاه های پایه میکرو 5G
-
ایستگاه های پایه 4G LTE
-
سیستم های آنتن توزیع شده (DAS)
-
واحدهای رادیویی از راه دور (RRU) / واحدهای باند پایه (BBU)
-
دفاتر مرکزی مخابرات
ویژگی های سیستم برق DC کابینت 30 کیلوواتی BTS
-
ورودی AC: 220 ولت تک فاز، 45 تا 65 هرتز
-
AC SPD: 20/40kA، 8/20μs
-
خروجی DC: -53.5VDC، حداکثر 30 کیلو وات
-
ماژول یکسو کننده: 10 x 3kW، N+1 افزونگی،بازده 96 درصد
-
MCB باتری: 4 x 125A/1P
-
DC SPD: 10/20kA، 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| تایپ کنید | ET48500 | |||
| سیستم | بعد | 482.0(W)*350.0(D)*6U(H) | ||
| وزن | ≤31 کیلوگرم (بدون یکسو کننده) | |||
| حالت خنک کننده | خنک کننده طبیعی | |||
| حالت نصب | بر روی رک 19 اینچی نصب شده است | |||
| حالت کابل کشی | ورودی بالا و خروجی بالا | |||
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی | |||
| سطح حفاظت | IP20 | |||
| AC توزیع |
حالت ورودی
|
تکفاز 220 ولت بدون قطع کننده مدار، سیم کشی شینه مسی عقب | ||
|
فرکانس ورودی |
45 ~ 65 هرتز، مقدار امتیاز: 50 هرتز / 60 هرتز |
|||
|
AC SPD |
20kA/40kA، 8/20μs | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
| حداکثر ظرفیت | 30 کیلو وات (10*3000 وات، افزونگی N+1) | |||
| باطری شکن | 4*125A/1P | |||
| بار شکن |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA، 8/20μs | |||
| یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (خروجی کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤2 کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
| کنترل کننده | ورودی سیگنال | 4 AI (3 دمای محیط، 1 رطوبت)، 8 DI | ||
| خروجی آلارم | 8 تماس خشک | |||
| RS232 | بله | |||
| RS485 | بله | |||
| SNMP | بله | |||
| حالت نمایش | ال سی دی | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||

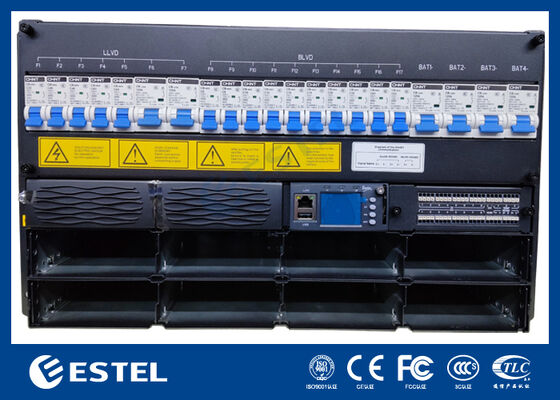

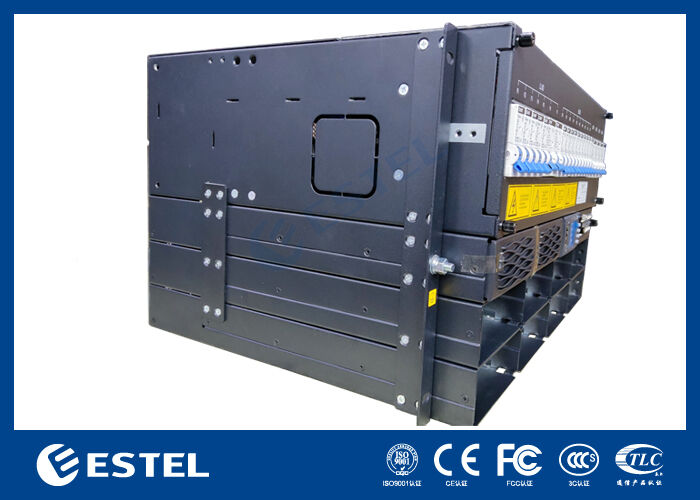

جزئیات سیستم برق DC کابینت BTS 30kw

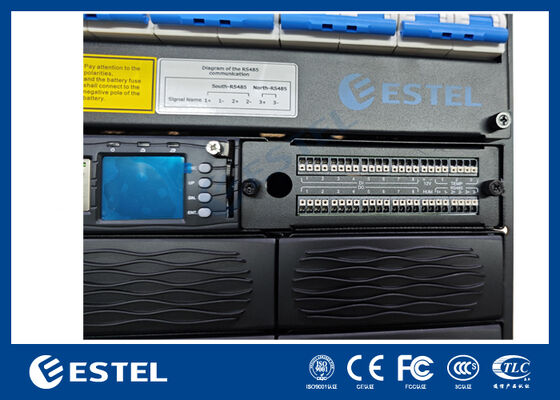

برد I/O سیستم برق DC کابینت BTS 30kw

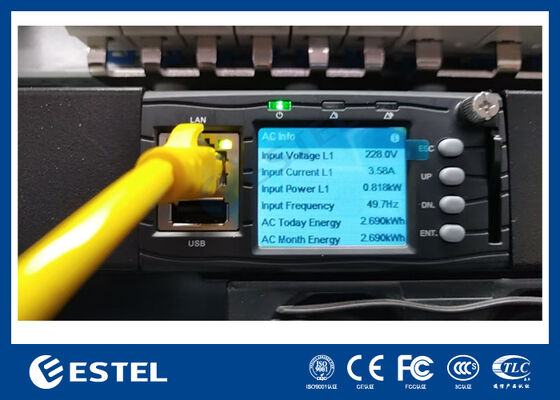

استوتاهای برق سیستم برق DC کابینت BTS 30 کیلوواتی
-
