6U 36kw سیستم برق اصلاح کننده یکپارچه پشتیبانی RS485 مدیریت آنلاین
جزئیات محصول
سیستم برق مخابراتی 6U 36kw
,سیستم برق مستقیم کننده یکپارچه
,قدرت مخابراتی مدیریت شده RS485
6U 36kw سیستم برق اصلاح کننده یکپارچه پشتیبانی RS485 مدیریت آنلاین
خلاصه محصول سیستم برق مخابراتی ET48600 48VDC 600A

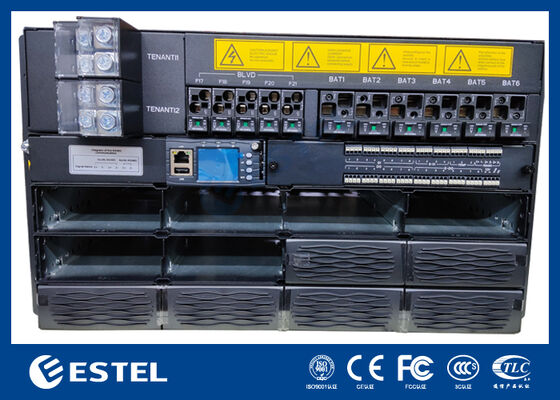

6U 36kW Integrated ET48600 DC Rack Power System یک راه حل کوچک برای تبدیل قدرت DC است که برای دفاتر مرکزی مخابرات، مراکز داده متوسط و بزرگ طراحی شده است.و محیط های صنعتی که نیاز به برق ثابت بدون وقفه دارند. کار از یک واحد فاز 220V AC بدون یک قطع کننده مدار ساخته شده در آن استفاده می شود، در حال کار با پشت مس busbars برای سیم کشی و فراهم می کند خروجی DC به خوبی تنظیم شده از 43V به 58V،با یک تنظیم نامی 53 پوند.5V. با حداکثر ظرفیت 36kW، این سیستم به طور مداوم کارایی تبدیل بیش از 96٪ را در طیف گسترده ای از بار کاهش می دهد که هزینه های برق و تقاضای خنک کننده را کاهش می دهد.

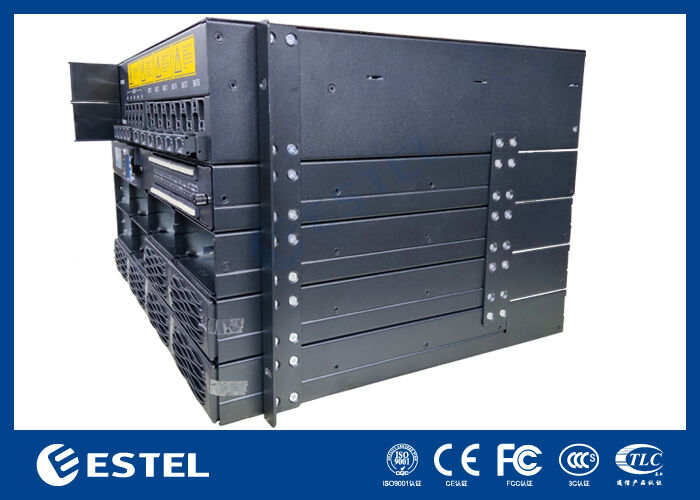

ساختاراز ET48600 48VDC 600A سیستم برق مخابراتی
-
ارتفاع 6U✅ براي قفسه هاي استاندارد 19 اينچي مناسب است
-
خنک سازی طبیعیبدون فن، کار بی صدا، ورود گرد و غبار صفر
-
کابل ورودی و خروجی بالا✓ دسترسی صاف به جلو، بدون نیاز به خندق کف
-
نگهداری جلو و مبادله گرم در درجه ماژولتمام خدمات از جلو، بدون نیاز به مجوز عقب
-
حفاظت IP20برای اتاق های تجهیزات داخلی و پناهگاه ها امن است
ورودی ACاز ET48600 48VDC 600A سیستم برق مخابراتی
-
یک فاز 220VAC✅ بدون قطع کننده داخلی
-
سیم کشی های پشتین از مستوزیع مستقیم برای سیستم های چند کابینت
-
فرکانس 45 تا 65 هرتز✅ سازگاری ژنراتور و شبکه
خروجی DCاز ET48600 48VDC 600A سیستم برق مخابراتی
-
-43~-58VDC خروجی(معيار -53VDC)
-
حداکثر ظرفیت 36kWماژول های صیقل 12 × 3kW
-
N + 1 تخفیف✓ تولید کامل با 11 ماژول
باتری و توزیع باراز ET48600 48VDC 600A سیستم برق مخابراتی
-
6 × 125A/1P قطعات باتریاز حداکثر 6 رشته باتری مستقل پشتیبانی می کند
-
LLVD1 و LLVD2:300A بلوک های پایانی اتصال جعبه های توزیع گسترش خارجی
-
BLVD:3 × 6A/1PN + 1 × 10A/1PN + 1 × 16A/1PN

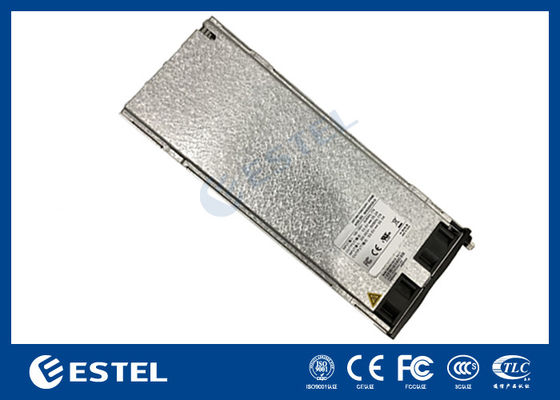

ماژول اصلاح کنندهاز ET48600 48VDC 600A سیستم برق مخابراتی
-
85 ~ 300VAC ورودی فوق العاده گسترده✓ در معرض افت شدید شبکه کار می کند
-
کارایی >96%- گرما کم، هزینه های عملیاتی کم
-
۳۰۰۰ وات در یک واحد- تراکم قدرت بالا
-
-40°C~+75°C️ قدرت کامل در زیر 50 درجه سانتیگراد
-
خنک سازی اجباری- خنک کننده طبیعی مستقل از شاسی

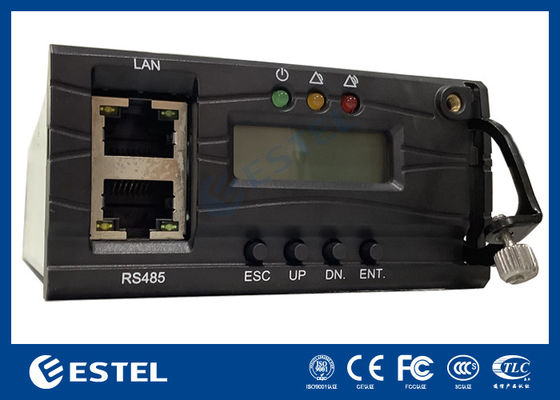

کنترل کننده و تخته I/Oاز ET48600 48VDC 600A سیستم برق مخابراتی
-
3 x AI(رصد دمای محیط)
-
8 x DI + 4 x E-DI12 ورودی دیجیتال
-
8 x DO + 8 x E-DOدر مجموع 16 خروجی هشدار
-
RS485 و SNMPمدیریت از راه دور پروتکل دوگانه
-
صفحه نمایش LCDوضعیت و ساختار محلی
| نوع | ET48600 | |||
| سیستم | ابعاد | 482.0W) *350.0(D) *6U(H) | ||
| وزن | ≤30 کیلوگرم (بدون اصلاح کننده) | |||
| حالت خنک کننده | خنک سازی طبیعی | |||
| حالت نصب | نصب شده بر روی قفسه 19 اینچی | |||
| حالت کابل کشی | ورودی بالا و خروجی بالا | |||
| حالت نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی | |||
| سطح حفاظت | IP20 | |||
| AC توزیع |
حالت ورودی
|
یک فاز 220 ولت بدون قطع کننده مدار، سیم کشی پشتین میله ای | ||
|
فرکانس ورودی |
۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز |
|||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC | ||
|
حداکثر ظرفیت
|
36kW ((12*3kW، N+1 افزوده) | |||
|
قطعات قطعات باتری
|
6*125A/1P | |||
| دستگاه های شکستن بار |
LLVD1: بلوک پایانی 300A، با استفاده از یک جعبه توزیع گسترش LLVD2: بلوک پایانی 300A، با استفاده از یک جعبه توزیع گسترش BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| اصلاح کننده | ولتاژ ورودی | 85VAC ≈ 300VAC، با قدرت 220VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W ((176~300VAC) | |||
| دمای کار | -40°C~+75°C ((به طور کامل در زیر 50°C) | |||
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| وزن | ≤2kg | |||
| حالت خنک کننده | خنک سازی اجباری | |||
| فاکتور قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | ¥43 ~ ¥58VDC، ¥53.5VDC، حداکثر 55A | |||
| کنترل کننده | مدل | MC2600 | ||
| ورودی سیگنال | 3 AI، 3 محیط، 8 DI، 4 E-DI | |||
| خروجی آژیر | 8 DO، 8 E-DO | |||
| RS485 | پشتیبانی شده | |||
| SNMP | پشتیبانی شده | |||
| حالت نمایش | صفحه LCD | |||
| محیط زیست | کار کردن دما |
-40°C ~ +65°C (خروج کامل کمتر از 50°C) | ||
| دمای ذخیره سازی | -40°C~+70°C | |||
| رطوبت کاری | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) | |||
| ارتفاع | 0~3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر عملکرد دمای زمین با افزایش ارتفاع 200 متری 1 درجه سانتی گراد کاهش می یابد.) |
|||
-
