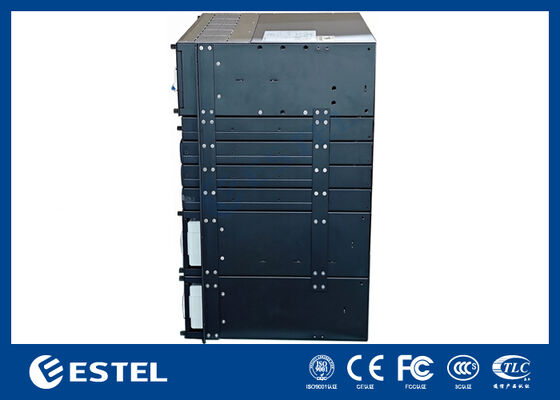

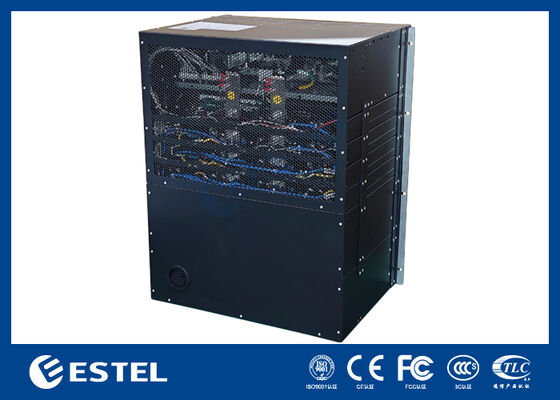

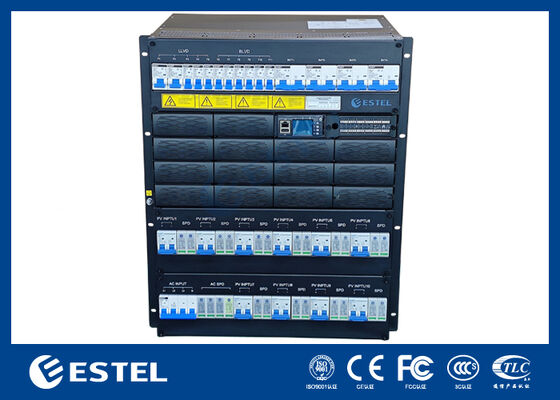

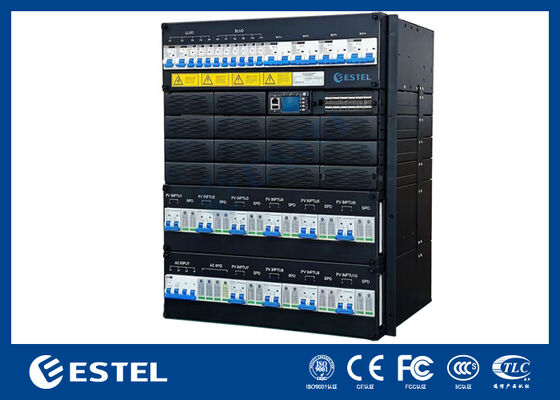

هسته برق مخابراتی هیبریدی 13U با توان 30 کیلووات برق خورشیدی PV و 16 کیلووات توان رکتیفایر

هسته برق مخابراتی انرژی هیبریدی با توان خورشیدی فتوولتائیک 30 کیلووات و توان رکتیفایر 16 کیلووات

1. معرفی هسته برق مخابراتی انرژی هیبریدی

ET48500-H7E413 یک سیستم برق تعبیه شده است که برای تامین برق -48VDC تجهیزات ارتباطی طراحی شده است، حداکثر جریان خروجی آن 500 آمپر است.

این سیستم با ماژول های خورشیدی 30 کیلووات پیکربندی شده است که انرژی فتوولتائیک را به ولتاژ پایدار 48VDC تبدیل می کنند. ماژول خورشیدی دارای عملکرد MPPT است که می تواند ولتاژ تولید برق پنل خورشیدی را تشخیص دهد و مقدار ولتاژ و جریان را ردیابی کند تا به حداکثر ورودی توان ماژول دست یابد تا از انرژی خورشیدی حداکثر استفاده شود.

همچنین با ماژول های رکتیفایر 16 کیلووات پیکربندی شده است که برق شبکه 380VAC را به ولتاژ پایدار 48VDC تبدیل می کنند. ماژول رکتیفایر می تواند برق با کیفیت بالا را به تجهیزات ارتباطی از نوع DC تامین کند و همچنین می تواند باتری ها را به عنوان پشتیبان انرژی شارژ کند.

2. ویژگی های هسته برق مخابراتی انرژی هیبریدی

• ولتاژ ورودی AC: 380VAC؛ محدوده ولتاژ گسترده برای هر فاز: 85VAC تا 300VAC؛
• محدوده ولتاژ ورودی PV گسترده: 120VDC تا 425VDC (ولتاژ روشن شدن >160VDC)؛
• توابع جامع مدیریت باتری؛
• طراحی مبتنی بر شبکه، ارائه 3 رابط RS485، 1 رابط RJ45 رزرو شده؛

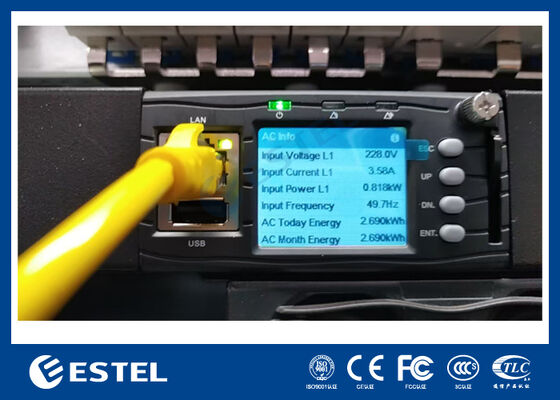

• پشتیبانی از نمایش رابط LCD و عملیات دکمه؛
• پشتیبانی از تعویض داغ ماژول های رکتیفایر و ماژول های خورشیدی؛
• ضریب توان ماژول رکتیفایر تا 0.99 است.

3. پیکربندی سیستم

4. اصول کار سیستم

1) منبع تغذیه AC

برق AC از طریق واحد توزیع AC وارد ماژول های رکتیفایر می شود و ماژول های رکتیفایر برق AC را به برق -48VDC تبدیل می کنند، سپس از طریق واحد توزیع برق DC به چندین بار تغذیه می کنند.

2) منبع تغذیه فتوولتائیک

سیستم انرژی خورشیدی سبز را معرفی می کند. ماژول های PV انرژی خورشیدی را به برق -48VDC تبدیل کرده و مستقیماً به واحد توزیع برق DC ارسال می کنند. هنگامی که نور خورشید کافی وجود دارد، انرژی فتوولتائیک به عنوان اولویت اول انرژی برای تغذیه بارها و شارژ باتری ها استفاده می شود و باعث صرفه جویی در انرژی و کاهش انتشار می شود.

3) شارژ و دشارژ باتری

هنگامی که منبع تغذیه AC نرمال است، ماژول های رکتیفایر نه تنها برق بار DC را تامین می کنند، بلکه جریان شارژ را نیز به باتری ها ارائه می دهند. در هنگام قطع برق AC، ماژول های رکتیفایر کار نمی کنند و باتری ها برق بار DC را تامین می کنند. پس از بازیابی منبع تغذیه AC، ماژول های رکتیفایر شروع به تامین برق بار DC می کنند و همچنین باتری ها را برای جبران توان مصرفی شارژ می کنند.

4) نظارت و مدیریت هوشمند

ماژول نظارت به عنوان "مغز" سیستم برق مخابراتی، وضعیت عملکرد اجزای مختلف سیستم برق را در زمان واقعی نظارت کرده و کنترل هوشمند مربوطه را انجام می دهد. در صورت وجود هرگونه ناهنجاری، ماژول نظارت به موقع سیگنال های هشدار را گزارش می دهد تا از ایمنی و پایداری منبع تغذیه اطمینان حاصل شود.
