راه حل اصلاح کننده 19 اینچ DC48V با LLVD BLVD برای مخابرات
خواص اساسی
محل مبدا:
شنژن، چین (سرزمین اصلی)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC
املاک تجاری
حداقل مقدار سفارش:
1
قیمت:
735-2864 usd
شرایط پرداخت:
L/C، D/A، D/P، T/T، Western Union
توانایی تامین:
3000 مجموعه در ماه
خلاصه محصول
محلول یکسو کننده 19 اینچ 5U DC48V با LLVD BLVD برای مخابرات بررسی اجمالی محصول محلول یکسو کننده 16 کیلوواتی DC48V ET-Series 5U یک پلتفرم برق DC با چگالی بالا و درجه حامل است که برای اطمینان از عملکرد بدون وقفه برای دفاتر مرکزی مخابرات، مراکز داده متوسط به بزرگ و تأسیسات صنعتی طراحی شده است. این خر...
جزئیات محصول
برجسته کردن:
19 اینچ راه حل اصلاح کننده مخابراتی
,راستگر DC48V با LLVD BLVD
,سیستم قدرت مخابرات با گارانتی
Size:
482mm*350mm*5U(W*D*H)
Weight:
≤20kg (بدون یکسو کننده)
Input Voltage:
تک فاز 220VAC
Input Current:
63A (حداکثر)
Output Voltage:
-48VDC (-42 تا -58VDC)
Installation:
19 اینچی قفسه نصب شده است
Protection:
LLVD، BLVD
Package:
کیس چوبی
توضیحات محصول

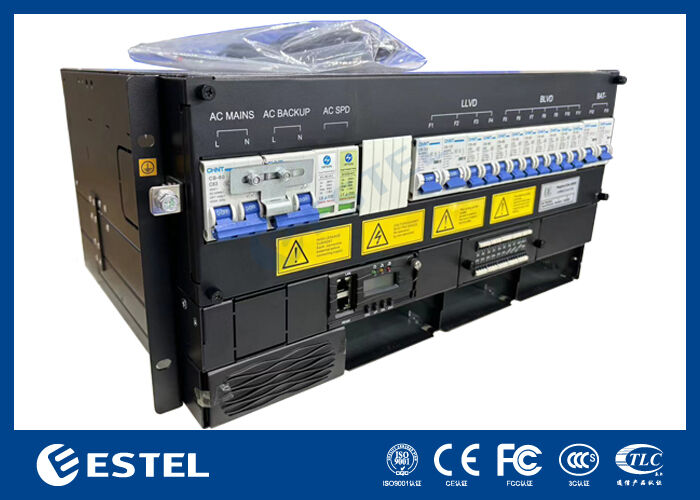

محلول یکسو کننده 19 اینچ 5U DC48V با LLVD BLVD برای مخابرات
بررسی اجمالی محصول محلول یکسو کننده 16 کیلوواتی DC48V
ET-Series 5U یک پلتفرم برق DC با چگالی بالا و درجه حامل است که برای اطمینان از عملکرد بدون وقفه برای دفاتر مرکزی مخابرات، مراکز داده متوسط به بزرگ و تأسیسات صنعتی طراحی شده است. این خروجی که از دو ورودی تک فاز 220 ولت (با یکی از آنها به عنوان پشتیبان گرم استفاده میکند) کار میکند، یک خروجی DC کاملاً تنظیمشده قابل تنظیم از 43- تا 58 ولت را ارائه میکند که معمولاً روی 53.5 ولت تنظیم میشود. این سیستم با حداکثر توان خروجی 12 کیلو وات و راندمان تبدیل بیش از 96٪ در محدوده بار معمولی خود، مصرف انرژی و هزینه های خنک کننده مرتبط را به میزان قابل توجهی کاهش می دهد.
این سیستم که برای تداوم خدمات مهندسی شده است، تا دوازده ماژول یکسو کننده 3000 واتی قابل تعویض گرم را پشتیبانی می کند و افزونگی N+1 یا بالاتر را ممکن می کند. وزن هر ماژول کمتر از 2 کیلوگرم است و دارای خنک کننده هوای اجباری، تصحیح ضریب توان فعال (≥0.99) و اعوجاج هارمونیک مجموع کم (THDi ≤5٪) برای اطمینان از سازگاری با شبکه و خروجی پایدار است. این دستگاه که در یک شاسی 5U 19 اینچی قابل نصب روی قفسه با درجه IP20 قرار گرفته است، امکان تعویض هات دسترسی از جلو را فراهم می کند و تعمیر و نگهداری را ساده می کند. شینه های مسی عقب یک مسیر اتصال با امپدانس کم و جریان بالا را ارائه می دهند.

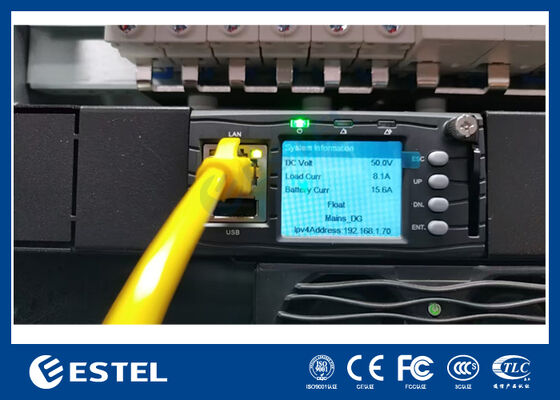

توزیع DC یکپارچه با LLVD و BLVD کاهش بار اولویت بندی شده را امکان پذیر می کند و به حفظ ذخایر حیاتی باتری در هنگام قطع کمک می کند. کنترلر سیستم پیشرفته نظارت جامع و منطق قابل برنامه ریزی را از طریق 3 پورت AI، 7 DI و 6 DO ارائه می دهد. مدیریت از راه دور از طریق رابطهای RS232، RS485 و SNMP پشتیبانی میشود و به اپراتورها دید کاملی از آلارمها، عملکرد و وضعیت یکسوکننده میدهد. یک LCD پنل جلویی امکان دسترسی و پیکربندی راحت در محل را فراهم می کند.
ماژول های یکسو کننده عملکرد قابل اعتمادی را در شرایط شدید ارائه می دهند، بدون کاهش در محدوده دمایی -40 درجه سانتیگراد تا +65 درجه سانتیگراد و رطوبت نسبی از 5٪ تا 95٪ (غیر متراکم). قدرت کامل در ارتفاعات تا 3000 متر حفظ می شود. سری ET با ترکیب افزونگی مقیاسپذیر، مدیریت هوشمند بار و ساختوساز ناهموار، یک پایه برق DC آماده برای آینده برای برنامههای کاربردی حیاتی که در آن زمان از کار افتادگی یک گزینه نیست، فراهم میکند.
مشخصاتمحلول یکسو کننده 16 کیلووات DC48V
| تایپ کنید | سیستم یکسو کننده مخابرات | |||
| سیستم | بعد | 482.0W)*350.0(D)*5U(H) | ||
| وزن | ≤20 کیلوگرم (بدون یکسو کننده) | |||
| حالت خنک کننده | خنک کننده طبیعی | |||
| حالت نصب | بر روی رک 19 اینچی نصب شده است | |||
| حالت کابل کشی | ورودی بالا و خروجی بالا | |||
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو، تغییر درجه ماژول پشتیبانی | |||
| سطح حفاظت | IP20 | |||
| AC توزیع |
حالت ورودی |
تک فاز 220VAC | ||
| قطع کننده ورودی | 2*63A 1P، (یکی برای پشتیبان گیری) | |||
| فرکانس ورودی | 45 ~ 65 هرتز، مقدار امتیاز: 50 هرتز / 60 هرتز | |||
| SPD | 20/40KA، 8/20 us | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
|
ظرفیت خروجی (ماکسیمون)
|
12kw (4*3kw، N+1 افزونگی) | |||
|
باتری شکن
|
قطع کننده مدار 2*125A 1P | |||
| بار شکن |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| ماژول یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (خروجی کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤2 کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
| کنترل کننده | ورودی سیگنال | 3 AI (3 دمای محیط)، 7 DI | ||
| خروجی آلارم | 6 تماس خشک | |||
| RS232 | پشتیبانی می شود | |||
| RS485 | پشتیبانی شده، 2*RS485 | |||
| SNMP | پشتیبانی می شود | |||
| حالت نمایش | ال سی دی | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||

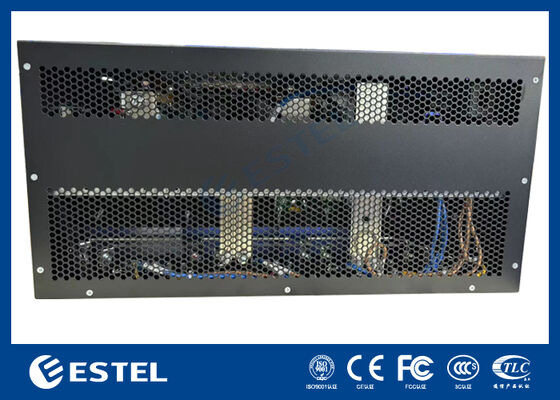

وضعیت محلول یکسو کننده 16 کیلووات DC48V

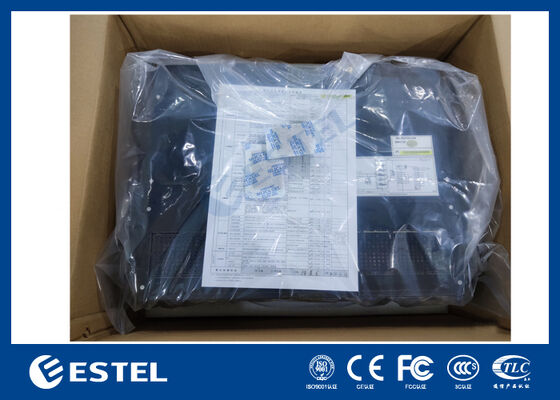

پکیج محلول یکسو کننده 16 کیلوواتی DC48V
