راه حل منبع تغذیه هوشمند DC 48 ولت 90 آمپر با راندمان 94% فشرده برای زیرساخت مخابراتی
جزئیات محصول
منبع تغذیه مخابراتی 48 ولت 90 آمپر
,راه حل منبع تغذیه DC با راندمان 94%
,سیستم برق فشرده زیرساخت مخابراتی
48V90Aراه حل منبع تغذیه هوشمند 94% Compac DC برای مرکز داده مخابراتی
بررسی اجمالی محصولازسیستم برق DC48V 90A
یکسو کننده سری ET یک سیستم قدرت DC48V 90A است که با ولتاژ 48 ولت کار می کند و برای اطمینان از توزیع برق قابل اعتماد برای زیرساخت های مخابراتی، مراکز داده و برنامه های صنعتی که در آن عملکرد بدون وقفه حیاتی است، مهندسی شده است. این از یک ورودی تک فاز 220 ولت AC کار می کند و یک خروجی DC کاملاً تنظیم شده از -43 ولت DC تا -58 ولت DC با مقدار اسمی -53.5 ولت DC ارائه می دهد. این سیستم با دستیابی به راندمان تبدیل بیش از 94 درصد حتی در بار کامل، برای نصب های کم مصرف و با چگالی بالا ایده آل است.
طراحی شده برای عملیات مداوم با انعطاف پذیری مدولار
این سیستم که با در نظر گرفتن افزونگی طراحی شده است، از حداکثر سه ماژول یکسو کننده 1740 واتی قابل تعویض گرم در پیکربندی N+1 پشتیبانی می کند. وزن هر ماژول کمتر از 1.5 کیلوگرم است و از خنک کننده هوای اجباری برای مدیریت حرارتی مداوم استفاده می کند. با تصحیح ضریب توان پیشرفته (≥0.99) و اعوجاج هارمونیک کل کم (THDi ≤5%)، قدرت خروجی تمیز را تضمین می کند و در عین حال استرس را بر تجهیزات بالادست به حداقل می رساند. این واحد در یک شاسی 2U و 19 اینچی قابل نصب روی قفسه دارای رتبه IP20 قرار گرفته است که امکان نگهداری از جلو و مسیریابی مناسب کابل سمت بالا را فراهم می کند.
مشخصات سیستم یکسو کننده DC48V 90A
| تایپ کنید | واحد توزیع برق Telecom DC48V | |||
| ژنرال | اندازه | 482mm*350mm*2U(عرض*عمق*ارتفاع) | ||
| وزن | ≤11 کیلوگرم (یکسو کننده ها حذف نمی شوند) | |||
| روش خنک کننده | خنک کننده طبیعی | |||
| روش نصب | 19 اینچی روی قفسه نصب شده است | |||
| حالت کابل کشی | ورودی و خروجی از بالا | |||
| حالت تعمیر و نگهداری | از سمت جلو، از تغییر درجه ماژول پشتیبانی کنید | |||
| درجه حفاظت | IP20 | |||
| ورودی AC |
ولتاژ |
تکفاز 220VAC | ||
| MCB | 1 x 40A 2P | |||
| فرکانس | 45 هرتز تا 65 هرتز، مقدار امتیاز: 50 هرتز/60 هرتز | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
|
جریان خروجی (حداکثر)
|
90A | |||
|
باتری شکن
|
1 x 63A 1P | |||
| BLVD |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| ماژول یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >94% | |||
| قدرت نامی | 1740W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (خروجی کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤ کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
| کنترل کننده | پورت ورودی سیگنال | 2 x AI (2 دمای محیط)، 8 x DI | ||
| پورت خروجی آلارم | 2 برابر تماس خشک | |||
| پورت ارتباطی | RS485، SNMP | |||
| نمایشگر LCD | پشتیبانی می شود | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||

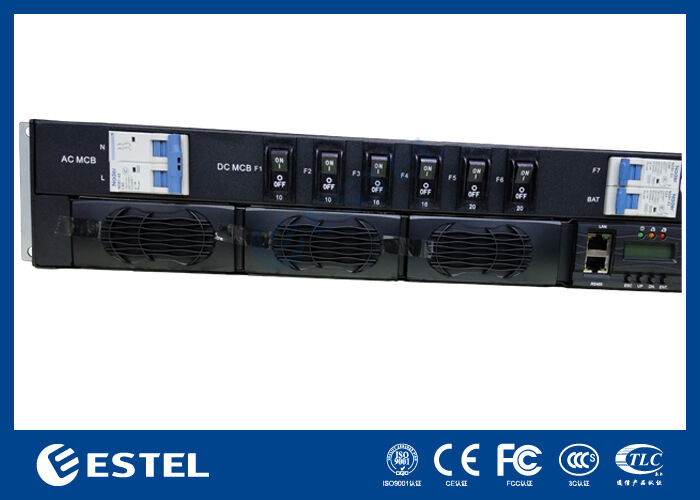

نمای جلوی سیستم یکسو کننده DC48V 90A

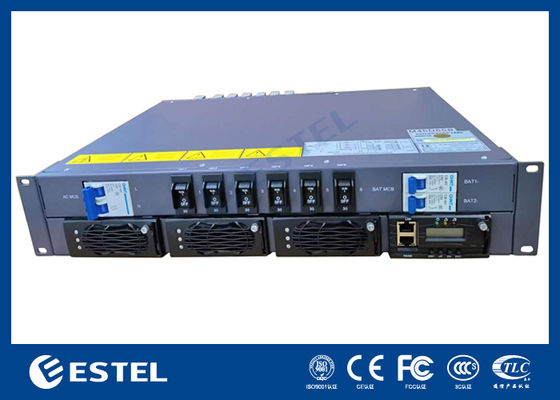

نمای جلوی سیستم یکسو کننده DC48V 90A

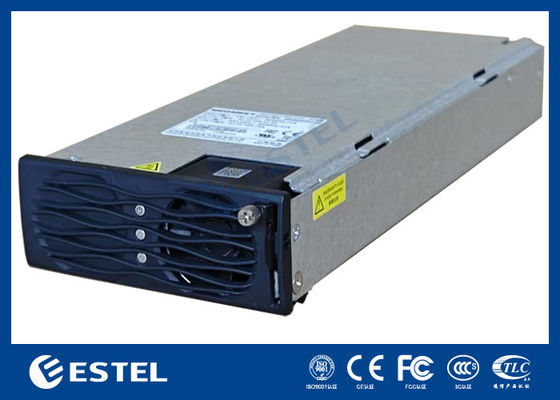

ماژول یکسو کننده سیستم برق DC48V 90A
-
