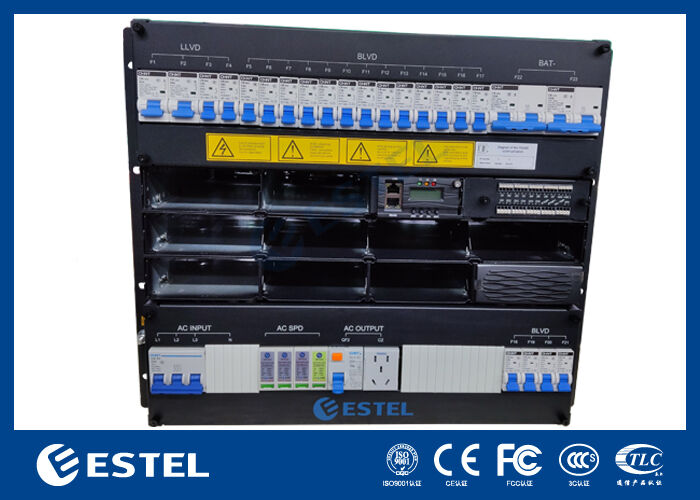

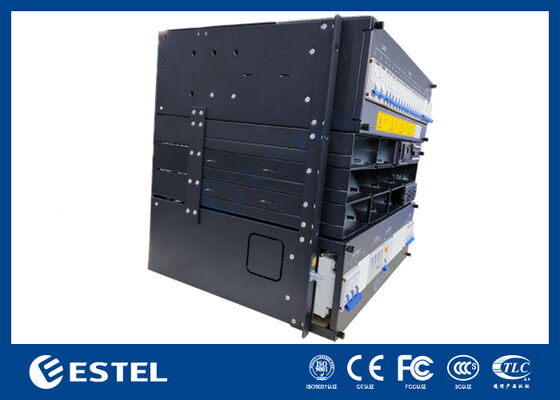

سیستم توزیع برق رک مونت شده هوشمند مخابراتی 30 کیلووات 9 یونیت با LLVD BLVD
جزئیات محصول
رک مونت شده مخابراتی 30 کیلووات
,سیستم توزیع برق هوشمند مخابراتی
,سیستم برق مخابراتی LLVD BLVD
سیستم توزیع برق یکسو کننده هوشمند مخابراتی 30 کیلوواتی با رک 9U با LLVD BLVD
نمای کلی محصول سیستم یکسو کننده مخابراتی 30 کیلوواتی 9U 19 اینچی رک نصب شده
سیستم یکسو کننده 30 کیلوواتی DC48V یک راه حل برق با ظرفیت بالا است که برای تضمین برق بدون وقفه DC برای مخابرات، مراکز داده و فرآیندهای صنعتی حیاتی طراحی شده است. این دستگاه که از یک ورودی سه فاز 380VAC کار می کند، یک خروجی DC دقیق تنظیم شده قابل تنظیم از -43 VDC تا -58 VDC، با نقطه تنظیم اسمی -53.5 VDC تولید می کند. با راندمان تبدیل پیشرو در صنعت بیش از 96٪ حتی در بار کامل، برای استقرار بهینه انرژی و چگالی بالا بسیار مناسب است.
پانل توزیع یکپارچه شامل عملکردهای LLVD (قطع ولتاژ بار محدود) و BLVD (قطع ولتاژ پایین باتری) برای مدیریت هوشمند و انعطاف پذیر بار است. این سیستم توسط یک کنترلر پیچیده روی برد مدیریت می شود که گزینه های نظارت و پیکربندی گسترده ای را ارائه می دهد. دارای 3 ورودی برای سنسورهای دمای محیط، 7 ورودی دیجیتال برای نظارت بر وضعیت خارجی و 6 خروجی رله تماس خشک قابل برنامه ریزی برای مدیریت جامع هشدار. نظارت از راه دور از طریق رابط های RS485 و SNMP پشتیبانی می شود، در حالی که یک صفحه نمایش ال سی دی پنل جلویی بصری پیکربندی محلی راحت و بررسی وضعیت بلادرنگ را امکان پذیر می کند.
مشخصات ورودی ACسیستم رکتیفایر مخابراتی 30 کیلوواتی 9U 19 اینچی رک
-
ولتاژ:سه فاز 380VAC
-
MCB:1 x 63A 3P+N
-
خروجی AC:25A 1P برای خروجی سوکت
-
فرکانس:45 هرتز تا 65 هرتز (رده بندی 50 هرتز/60 هرتز)
-
SPD:20kA/40kA، 8/20μs
مشخصات توزیع DCسیستم رکتیفایر مخابراتی 30 کیلوواتی 9U 19 اینچی رک
-
ولتاژ خروجی:-43 تا -58VDC (امتیاز -53.5VDC)
-
حداکثر ظرفیت:30 کیلو وات (مژولهای 10 x 3 کیلووات، افزونگی N+1)
-
باتری شکن:2 x 125A 1P
LLVD:
-
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
-
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
-
2 x 32A/1P + 2 x 16A/1P

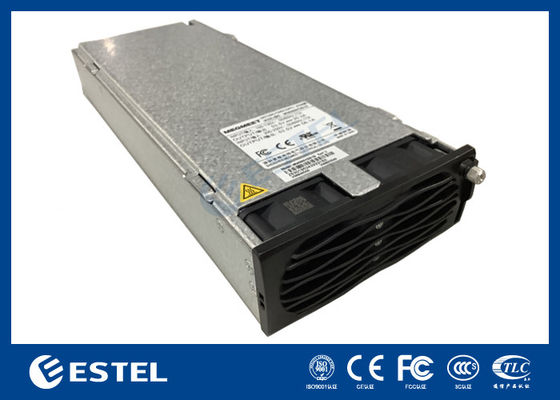

ماژول یکسو کنندهسیستم رکتیفایر مخابراتی 30 کیلوواتی 9U 19 اینچی رک
-
ولتاژ ورودی:85VAC ~ 300VAC (مرجع 220VAC)
-
کارایی:>96%
-
توان نامی:3000 وات (176 ~ 300 VAC)
مشخصاتسیستم رکتیفایر مخابراتی 30 کیلوواتی 9U 19 اینچی رک
| تایپ کنید | واحد توزیع برق Telecom DC48V | |||
| ژنرال | اندازه | 482mm*350mm*2U(عرض*عمق*ارتفاع) | ||
| وزن | ≤11 کیلوگرم (یکسو کننده ها حذف نمی شوند) | |||
| روش خنک کننده | خنک کننده طبیعی | |||
| روش نصب | 19 اینچی استاندارد روی قفسه نصب شده است | |||
| حالت کابل کشی | ورودی و خروجی از بالا | |||
| حالت تعمیر و نگهداری | از سمت جلو، از تغییر درجه ماژول پشتیبانی کنید | |||
| درجه حفاظت | IP20 | |||
| ورودی AC |
ولتاژ |
سه فاز 380VAC | ||
| MCB | 1 x 63A 3P+N | |||
| خروجی AC | 25A 1P، برای سوکت | |||
| فرکانس | 45 هرتز تا 65 هرتز، مقدار امتیاز: 50 هرتز/60 هرتز | |||
| SPD | 20KA/40KA، 8/20μs | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، مقدار امتیاز: -53.5VDC | ||
|
ظرفیت خروجی (ماکسیمون)
|
30kw (10 x 3kw، پشتیبانی از افزونگی N+1) | |||
|
باتری شکن
|
2 x 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| ماژول یکسو کننده | ولتاژ ورودی | 85 VAC × 300 VAC، دارای امتیاز 220 VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W (176~300VAC) | |||
| دمای کاری | -40℃~+75℃ (عملکرد کامل زیر 50℃) | |||
| بعد | 106.5mm(W)×286mm(D)×41.5mm (1U/H) | |||
| وزن | ≤2 کیلوگرم | |||
| حالت خنک کننده | خنک کننده اجباری | |||
| ضریب قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | –43 ~ –58VDC، دارای امتیاز –53.5VDC، حداکثر 55A | |||
| کنترل کننده | مدل | MC2900 | ||
| پورت ورودی سیگنال | 3 x AI (2 دمای محیط، 1 دمای باتری)، 7 x DI | |||
| پورت خروجی آلارم | 6 x تماس خشک | |||
| پورت ارتباطی | RS485، LAN | |||
| نمایشگر LCD | پشتیبانی می شود | |||
| محیط زیست | عملیاتی دما |
-40℃ ~ +65℃ (خروجی کامل زیر 50 درجه) | ||
| دمای ذخیره سازی | -40℃~+70℃ | |||
| رطوبت عملیاتی | 5٪ ~ 95٪ (غیر متراکم) | |||
| ارتفاع | 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر عملکرد با افزایش 200 متری ارتفاع، دما 1 درجه کاهش می یابد.) |
|||

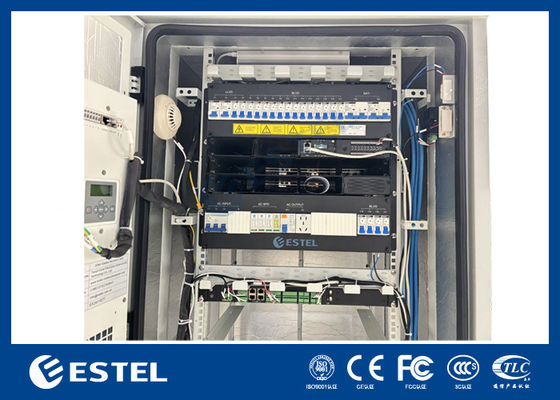

نصب و راه اندازی سیستم رکتیفایر مخابراتی 30 کیلوواتی 9U 19 اینچی رک
-
