راه حل اصلاح کننده هوشمند مخابراتی صنعتی 5U AC به DC48V با مدیریت از راه دور
جزئیات محصول
5U صناعی مخابرات راست
,قدرت مخابراتی AC به DC48V
,دستگاه کنترل از راه دور
راه حل اصلاح کننده هوشمند مخابراتی صنعتی 5U AC به DC48V با مدیریت از راه دور
مرور کلی محصول از اصلاح کننده هوشمند مخابراتی 5U 18kW
سیستم تنظیم کننده 18 کیلو وات DC48V قدرت ثابت قوی و بدون وقفه ای را برای مخابرات، مراکز داده و عملیات صنعتی که در آن در دسترس بودن سیستم قابل مذاکره نیست، ارائه می دهد.کار از یک ورودی سه فاز 380VAC، آن را به یک خروجی ثابت و تنظیم پذیر DC در محدوده از 43 VDC به 58 VDC، به صورت اسمی در 53.5 VDC تنظیم می کند.تکنولوژی پیشرفته تبدیل قدرت آن به کارایی بالاتر از 96 درصد در محدوده حمل می رسد، که باعث می شود آن را به بهترین نحو برای تاسیسات حساس به انرژی و فضای محدود مناسب کند.

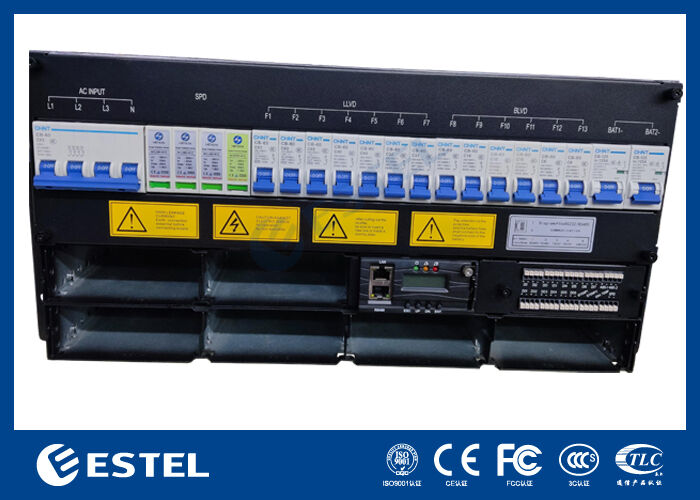

بخش ورودی ACاز 5U 18kW Intelligent Telecom Rectifier
-
ولتاژ:380VAC سه فاز
-
MCB:1 × 63A 3P + N قطع کننده مدار
-
فرکانس:۴۵ تا ۶۵ هرتز (۵۰ هرتز/۶۰ هرتز)
-
SPD:درجه C، 20kA/40kA، 8/20μs
بخش توزیع DCاز 5U 18kW Intelligent Telecom Rectifier
-
ولتاژ خروجی:-43 تا -58VDC (درسته -53.5VDC)
-
حداکثر ظرفیت:18kW (6 x 3kW ماژول، N + 1 افزوده)
-
قطعات باتری:2 × 125A/1P
-
LLVD:3 × 63A/1P + 2 × 40A/1P + 2 × 32A/1P
-
BLVD:2 × 16A/1P + 2 × 10A/1P + 2 × 6A/1P
سناریوهای کاربرداز 5U 18kW Intelligent Telecom Rectifier
-
ایستگاه های پایه ی بزرگ 5G
-
دفاتر مرکزی و صرافی های مخابراتی
-
تاسیسات تولید صنعتی
-
سیستم های برق پشتیبان مرکز داده
-
کابین های ارتباطی ایستگاه های فرعی
-
اتاق های مخابراتی و فناوری اطلاعات بیمارستان
-
زیرساخت های ارتباطی فرودگاه
-
سیستم های برق سیگنالینگ راه آهن
مشخصاتاز 5U 18kW Intelligent Telecom Rectifier
| نوع | سیستم اصلاح کننده 18KW DC48V | |||
| عمومی | اندازه | 482mm*350mm*5U ((عرض*عمق*رتفاع) | ||
| وزن | ≤21kg (بدون اصلاح کننده) | |||
| روش خنک کننده | خنک سازی طبیعی | |||
| نصب | 19 اینچ استاندارد در قفسه نصب شده | |||
| حالت کابل کشی | از بالا وارد و خارج | |||
| حالت نگهداری | از سمت جلو، تغییر درجه ماژول پشتیبانی | |||
| درجه حفاظت | IP20 | |||
| ورودی AC |
ولتاژ |
380VAC سه فاز | ||
| MCB | 1 × 63A 3P + N قطع کننده مدار | |||
| فرکانس | ۴۵ تا ۶۵ هرتز، مقدار نامی: ۵۰ هرتز/۶۰ هرتز | |||
| سند واحد | درجه C، 20KA/40KA، 8/20μs | |||
| دی سی توزیع |
ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC | ||
|
ظرفیت تولید (مکسیمون)
|
18kW ((6 x 3kW، پشتیبانی از N + 1 افزوده) | |||
|
قطعات باتری
|
2 × 125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| ماژول اصلاح کننده | ولتاژ ورودی | 85VAC تا 300VAC، 220VAC | ||
| کارایی | >96% | |||
| قدرت نامی | 3000W ((176 تا 300VAC) | |||
| دمای کار | -40°C~+75°C ((کارایی کامل زیر 50°C) | |||
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U ارتفاع) | |||
| وزن | ≤2kg | |||
| حالت خنک کننده | خنک سازی اجباری | |||
| فاکتور قدرت | ≥0.99 | |||
| THD | ≤5٪ | |||
| خروجی DC | ¥43 ~ ¥58VDC، ¥53.5VDC، حداکثر 55A | |||
| کنترل کننده | مدل | MC2900 | ||
| پورت ورودی سیگنال | 3 AI ((2 درجه حرارت باتری، 1 محیط) ، 7 DI | |||
| پورت خروجی آژیر | 6 تماس خشک | |||
| پورت ارتباطی | 1*RS485، 1*LAN | |||
| نمایش وضعیت | صفحه LCD | |||
| محیط زیست | کار کردن دما |
-40°C ~ +65°C (خروج کامل کمتر از 50°C) | ||
| دمای ذخیره سازی | -40°C~+70°C | |||
| رطوبت کاری | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) | |||
| ارتفاع | 0~3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر عملکرد دمای زمین با افزایش ارتفاع 200 متری 1 درجه سانتی گراد کاهش می یابد.) |
|||
